Основные параметры

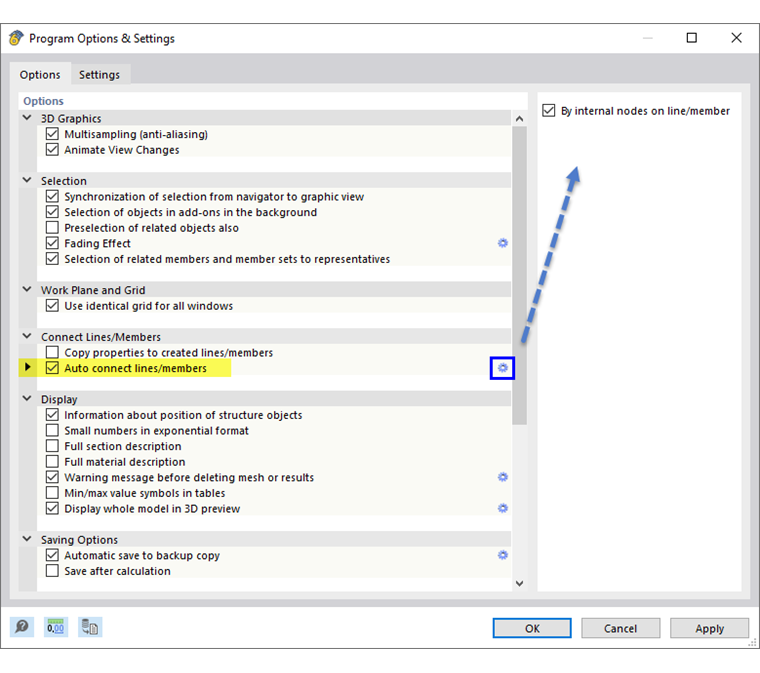

Линии и стержни по умолчанию автоматически соединяются, как только они при размещении пересекаются друг с другом. Соответствующую настройку можно найти в диалоговом окне ' Параметры и настройки программы ', которое можно вызвать из меню « Параметры » или с помощью кнопки
. Соединение настраивается внутренними узлами руководства image@031849@02#

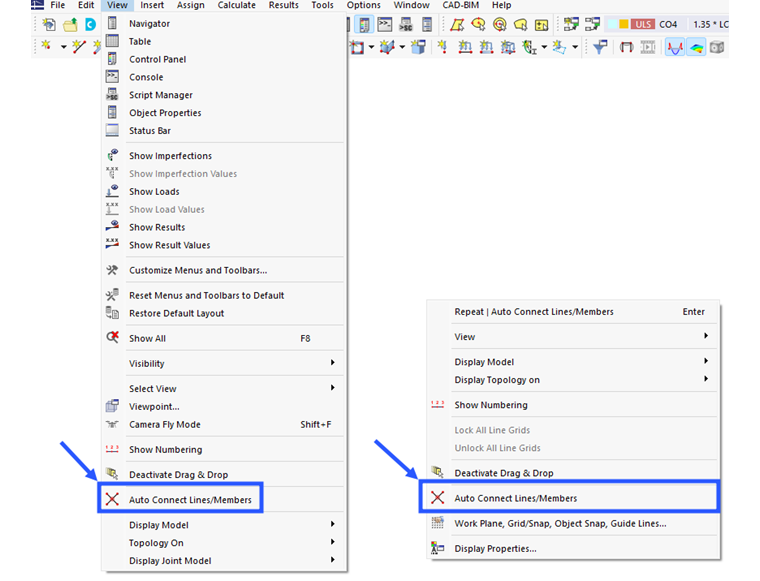

Вы также можете использовать меню « Вид » или общее контекстное меню для управления тем, должны ли размещаемые линии и стержни быть разделенными или соединенными в общем узле.
Функция ' Connect '
Для последующего соединения пересекающихся линий или стержней, используйте функцию Соединить в меню Инструменты или кнопку [ T0 ] на панели инструментов.

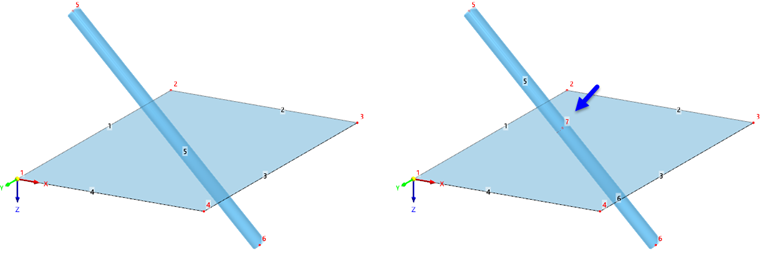

Вы также можете соединять линии или стержни, не выбирая их заранее. Идите в рабочее окно и нарисуйте окно через зону, в которой вы хотите соединить данные линии или элементы. Нет необходимости снимать объекты полностью. Таким образом, вы можете создать, например, точку пересечения стержня с поверхностью.
