После импорта файла CAD часто возникает проблема, что связанные элементы в статической модели не соединены. Функция Создатель связи на основе правил облегчает задачу соединения объектов: программа создает соединение в виде жестких стержней и жестких соединений.
Набор правил
В так называемом «наборе правил» вы устанавливаете одно или несколько правил для создания соединений. Они применяются к определенным типам объектов. Детали этих правил вы определяете в разделе Параметры.
В столбце «Активно» можно управлять, следует ли применять правило. Если вы отметите флажок, будет автоматически добавлена строка для дополнительного правила.

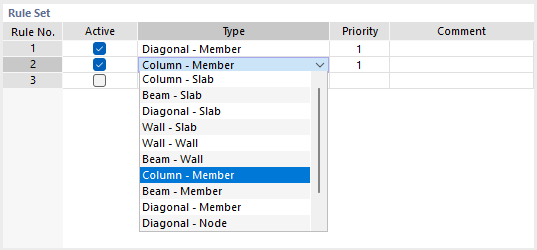

Тип играет важную роль в создании соединений: он определяет, между какими типами объектов будут создаваться соединения. В списке предлагается несколько вариантов на выбор.
Функция каждого типа описана в таблице.
| Тип | Соединение объектов |
|---|---|
| Колонна - Плита | Вертикальные стержни с горизонтальными поверхностями |
| Балка - Плита | Горизонтальные стержни с горизонтальными поверхностями |
| Диагональ - Плита | Наклонные стержни с горизонтальными поверхностями |
| Стена - Плита | Вертикальные поверхности с горизонтальными поверхностями |
| Стена - Стена | Вертикальные поверхности с вертикальными поверхностями |
| Балка - Стена | Горизонтальные стержни с вертикальными поверхностями |
| Колонна - Стержень | Вертикальные стержни с стержнями в произвольном положении |
| Балка - Стержень | Горизонтальные стержни с стержнями в произвольном положении |
| Диагональ - Стержень | Наклонные стержни с стержнями в произвольном положении |
| Диагональ - Узел | Наклонные стержни с узлами в окружности |
| Колонна - Узел | Вертикальные стержни с узлами в окружности |
| Балка - Узел | Горизонтальные стержни с узлами в окружности |
Типы основаны на следующей концепции: «Исходные объекты» (первое обозначение в парних типа) соединяются с «Целевыми объектами» (второе обозначение) по кратчайшему пути через Узловые соединения или Линейные соединения. При необходимости автоматически создаются узлы на целевых объектах.
Последовательность правил в наборе также устанавливает приоритеты, по которым будут соединяться объекты. В столбце «Приоритет» вы можете изменить эту автоматику, присвоив правилу меньший приоритет (2).

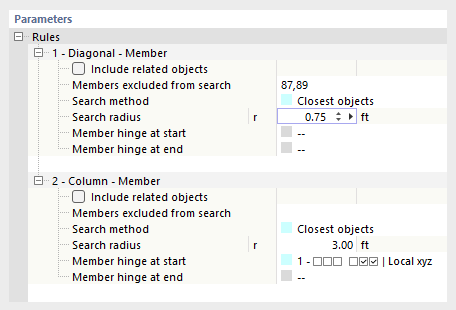

Параметры
В нижней части вы можете задать детали для каждого правила. По сути, они соответствуют требованиям, которые действуют для Узловые соединения или Линейные соединения.
Метод поиска
На данный момент доступен только вариант «Ближайшие объекты». Программа ищет, какой объект (узел, стержень, линия, поверхность) в заданном радиусе имеет наименьшее расстояние до исходного объекта. Этот объект затем жестко соединяется стержнем или по релевантной длине.
Радиус поиска
Соединения создаются только для объектов, которые находятся в определенном радиусе от исходного объекта.
Исключенные из поиска узлы/стержни/поверхности
Если хотите, чтобы в пределах области поиска определенные объекты не соединялись, укажите номера этих целевых объектов. Используйте возможность графического выбора через кнопку
, которая становится доступной по нажатию на поле ввода.
Включение связанных объектов
Связанные объекты автоматически исключаются из поиска. Это, например, интегрированные объекты или объекты определения, такие как узлы, используемые для определения граничных линий поверхностей. Если вы отметите флажок, эти объекты также будут учитываться при поиске.
Стержневой/Линейный шарнир
По умолчанию объекты соединяются жестко. Вы можете также выполнить соединение гибким образом. Для этого выберите в списке один из уже определенных шарниров или определите новый тип шарнира с помощью кнопки
.
Примеры

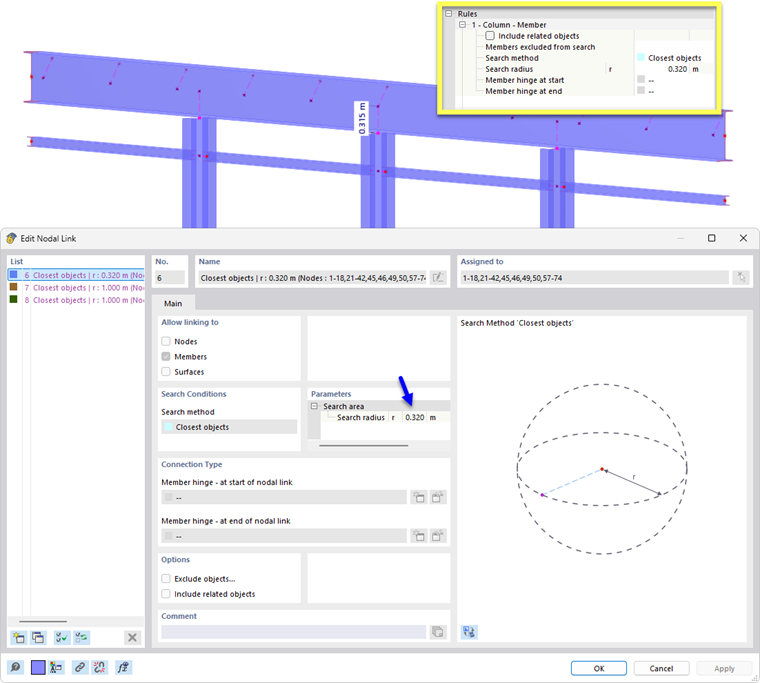

- Тип соединения Колонна - Стержень
С параметрами правила 1 создаются узловые соединения для всех вертикальных стержней модели с стержнями, находящимися на расстоянии не более 32 см.

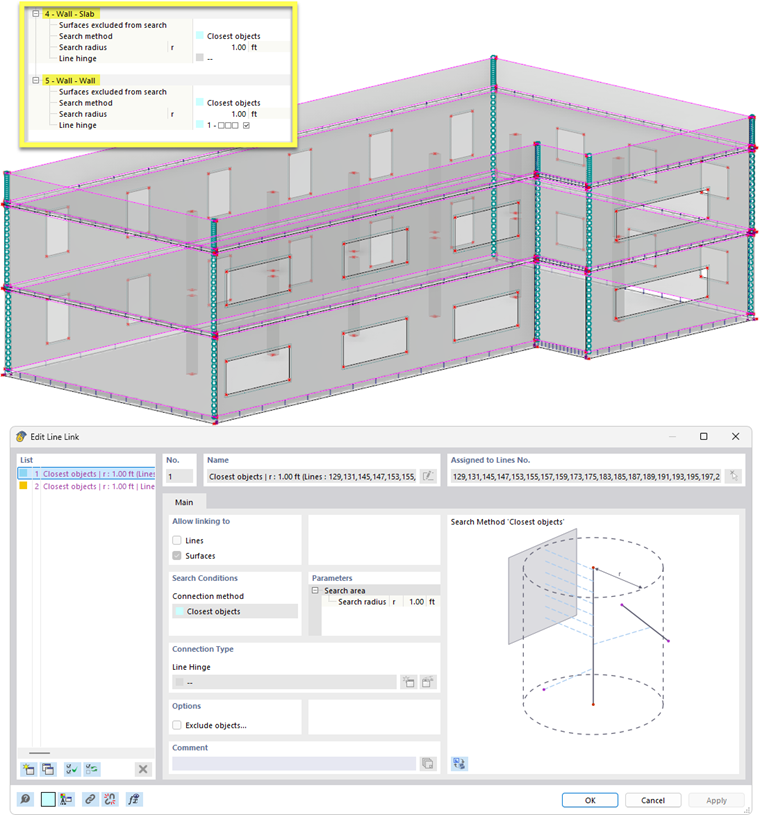

- Типы соединений Стена - Плита и Стена - Стена
Для соединения поверхностей через линейные соединения действуют правила 4 и 5. С параметрами правила 4 все вертикальные поверхности модели соединяются с горизонтальными поверхностями, находящимися на расстоянии не более 1 м. Все вертикальные поверхности также соединяются по параметрам правила 5 посредством линейного шарнира.
