Использование серийной печати

В этой главе описывается, как печатать графики нескольких окон или использовать выбранные виды для серийной печати.

Многооконная печать

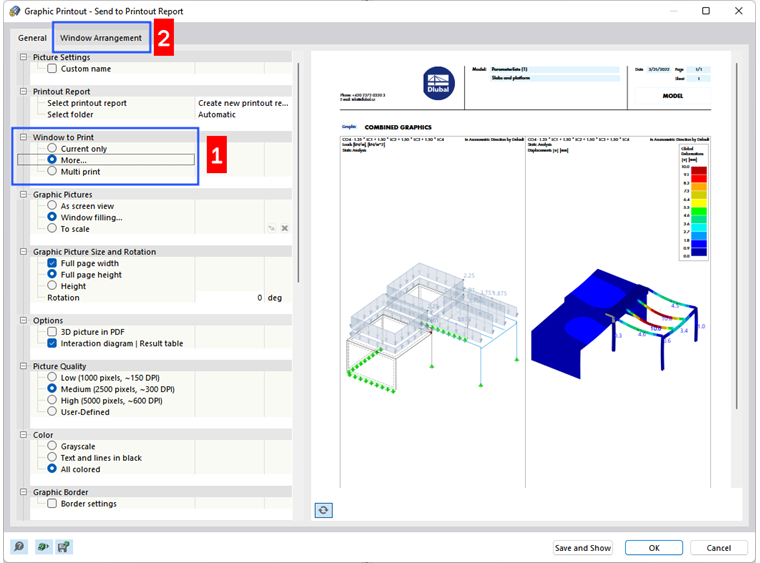

Если вы используете несколько окон для отображения, вы также можете задокументировать области окон на одной странице. Для этого активируйте в диалоговом окне 'Печать графики' переключатель Много, который доступен в этих случаях в разделе 'Какие окна' (1).

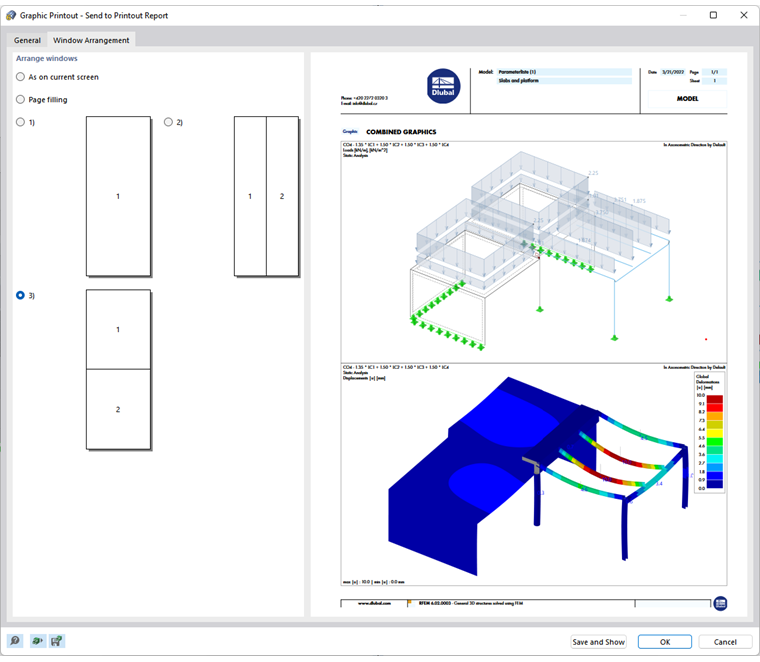

Перейдите на вкладку Расположение окон (2).

Здесь вы можете определить, как окна будут расположены на листе:

  • Как на экране: окна располагаются на странице так, как они представлены в рабочем окне. Если они там расположены рядом, то изображения в вертикальной печати будут выше, чем шире.
  • На всю страницу: каждое окно печатается на отдельной странице.
  • 1): Печатается только первое окно (слева или сверху в рабочем окне).
  • 2): Окна располагаются рядом друг с другом.
  • 3): Окна располагаются друг под другом.
Инфо

На один лист можно печатать только графики одной и той же модели. Печать с охватом нескольких моделей невозможна.

Серийная печать

Вы можете использовать текущий вид для серийной печати и тем самым автоматически создавать графики нагрузок, внутренних сил и деформаций. Для этого активируйте в диалоговом окне Печать графики флажок Серийная печать (1).

В диалоговом окне добавляются дополнительные вкладки (2). Там вы определяете, какие графики модели, несовершенств, нагрузок и результатов должны создаваться автоматически (2).

Модель

На вкладке 'Модель' помимо текущего вида доступны семь стандартных ракурсов. Установите флажок 'Виды', если вы хотите выбрать один или несколько из этих видов для вывода на печать.

Несовершенства

Установите флажок 'Несовершенства', если вы хотите получить виды случаев несовершенства в виде серийной печати. Если вы создали несколько случаев несовершенства, но хотите печатать только выбранные случаи, активируйте флажок 'Выбрать'. После этого вы сможете задать случаи несовершенства в новом диалоговом окне (описание см. в разделе Нагрузки).

Для графиков несовершенств помимо текущего вида доступны семь стандартных видов на выбор.

Нагрузки

Установите флажок 'Случаи нагрузки / Сочетания нагрузок', если вы хотите получить шаблоны нагрузки случаев нагрузки и сочетаний нагрузок в виде серийной печати.

Если вы хотите печатать только определённые случаи нагрузки, активируйте флажок 'Выбрать' (1). Щёлкните по полю ввода справа от него с номерами случаев нагрузки, чтобы там появилась кнопка Редактирование объекта (2). Щелчок по этой кнопке открывает диалоговое окно 'Выбор нагрузки'. Там вы можете, как описано в главе Менеджер протоколов результатов, задать случаи нагрузки и сочетания нагрузок для серийной печати (3).

Для графиков нагрузок помимо текущего вида доступны семь стандартных видов на выбор.

Флажок 'С несовершенствами' определяет, отображаются ли несовершенства в шаблонах нагрузки.

Результаты

Инфо

Эта вкладка доступна, если в рабочем окне отображаются результаты.

Установите флажок 'Случаи нагрузки / Сочетания нагрузок', если вы хотите получить результаты случаев нагрузки и сочетаний нагрузок в виде серийной печати. Если вы хотите печатать результаты определённых нагрузок, активируйте флажок 'Выбрать'. После этого вы сможете задать случаи нагрузки или сочетания в новом диалоговом окне (описание см. в разделе Нагрузки).

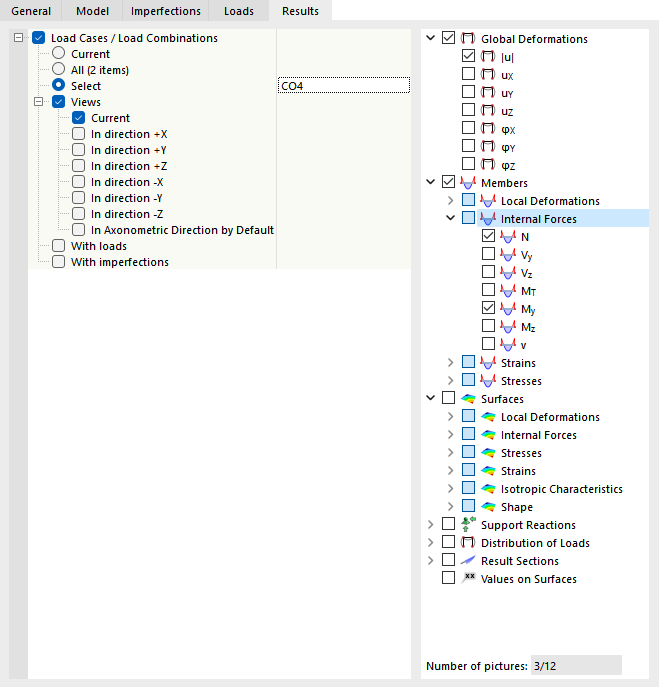

В дереве каталогов справа задайте результаты, которые вам необходимы в виде графиков. При установке флажка соответствующее изображение подготавливается для выбранных случаев нагрузки и сочетаний в активированных видах.

Инфо

Обратите внимание на 'Количество изображений' под деревом результатов. По возможности ограничьте автоматические графики основными результатами.

Для графиков результатов помимо текущего вида доступны семь стандартных видов на выбор.

Флажки 'С нагрузками' и 'С несовершенствами' определяют, отображаются ли шаблоны нагрузки и несовершенства в графиках результатов.

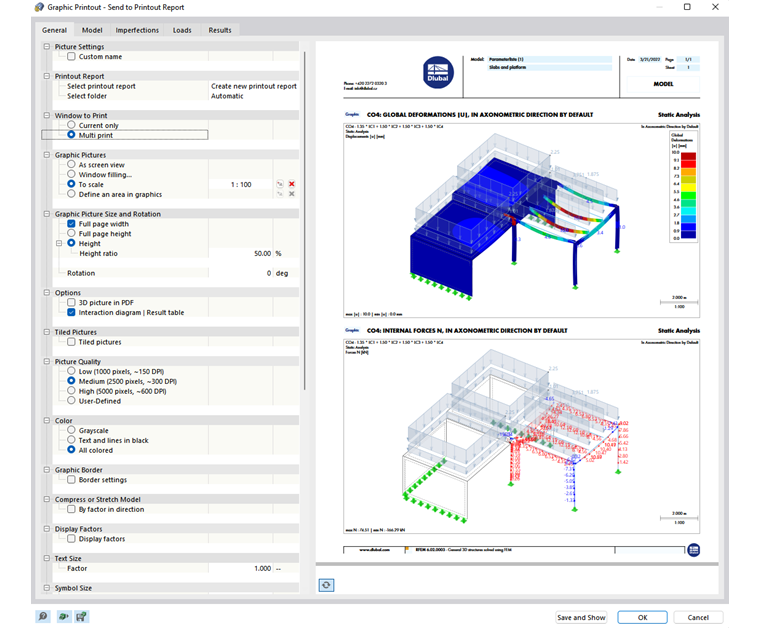

На вкладке 'Общие' вы можете проверить предварительный просмотр серийной печати.

Совет

В главе Настройка изображения протокола результатов описано, как впоследствии изменить, удалить или дополнить графики серийной печати.
