Ajustement des images du rapport d’impression

Chaque graphique que vous avez intégré au rapport d’impression peut y être déplacé vers un autre emplacement, copié ou modifié ultérieurement.

Déplacer un graphique

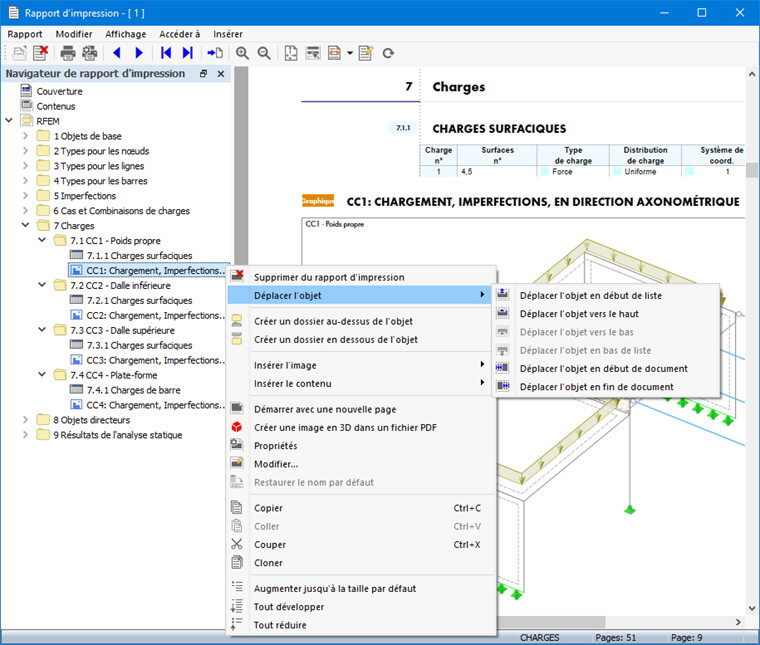

Pour modifier la position d'un graphique, déplacez l’entrée dans le navigateur par glisser-déposer vers l’endroit souhaité. Vous pouvez également utiliser le menu contextuel de l'entrée du navigateur.

Copier ou cloner un graphique

Dans le menu contextuel du graphique (entrée du navigateur ou image), deux options sont disponibles pour créer une copie.

  • Copier : le graphique est copié dans le presse-papiers. Vous pouvez ensuite coller la copie à un autre endroit avec la fonction « Coller » du menu contextuel ou le raccourci clavier Ctrl + V.
  • Cloner : la copie du graphique est insérée directement après l’original.

Informations

Vous pouvez ensuite ajuster la copie comme décrit dans Modifier le graphique.

Ajuster les propriétés du graphique

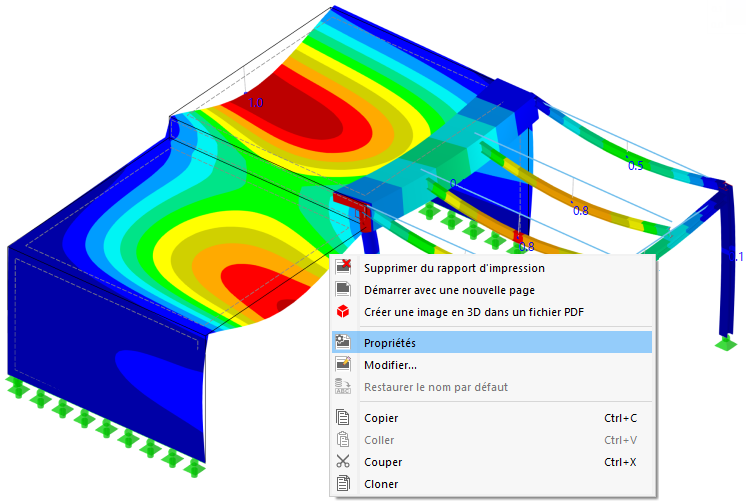

Si vous souhaitez renommer un graphique ou modifier sa mise en page, ajustez les « Propriétés » de l’image. Cette fonction est disponible dans le menu contextuel du graphique et de l’entrée du navigateur.

La boîte de dialogue « Propriétés de l’image » apparaît avec les paramètres généraux de mise en page du graphique. Ils sont présentés dans Impression graphique . Effectuez-y les modifications.

Modifier le graphique

Si vous souhaitez modifier l’angle de vue d’un graphique ou ajuster les objets, charges ou résultats affichés dans l’image, pas besoin de réimprimer le graphique. Utilisez l’entrée « Modifier » dans le menu contextuel du navigateur ou du graphique (voir image ci-dessus) pour ouvrir la boîte de dialogue Modifier l’image du rapport d'impression.

Dans la fenêtre de travail de RFEM, vous pouvez non seulement ajuster la zone d’impression, mais aussi définir une autre section ou une autre sélection d'objet, ainsi que modifier le cas de charge ou le type de résultat. Une fois la vue adaptée, confirmez les modifications avec OK.

Astuce

Cette FAQ 005836 décrit comment activer des annotations, cotations ou lignes de construction ajoutées ultérieurement pour le graphique.

Verrouiller le graphique

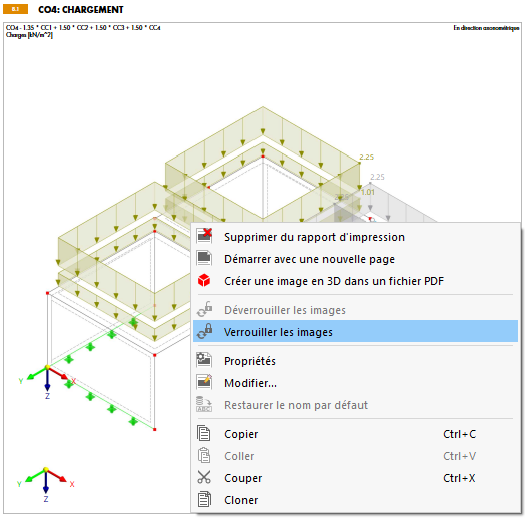

Chaque graphique est enregistré en tant qu’image dynamique. Ainsi, le graphique est automatiquement mis à jour lors de modifications du modèle ou des résultats. Si des problèmes de performance surviennent dans le rapport à cause des graphiques, vous pouvez empêcher l’adaptation dynamique via l’option du menu contextuel Verrouiller les images ou le bouton Verrouiller le graphique dans la barre d’outils.

Le verrouillage d’un graphique peut être annulé via son menu contextuel. Il sera alors à nouveau traité dynamiquement et, le cas échéant, régénéré.

Astuce

Le bouton Verrouiller le graphique vous permet de verrouiller tous les graphiques en une seule fois. Le bouton Déverrouiller le graphique permet d’annuler le verrouillage. Ainsi, vous n'avez pas besoin de sélectionner chaque graphique.

Si vous utilisez des images verrouillées lors de la modification du rapport d’impression, vous pouvez finalement mettre à jour tous les graphiques à l’aide du bouton Rafraîchir les images .

Ajuster l’impression multiple

Vous pouvez ultérieurement remplacer, supprimer ou ajouter des images enregistrées dans une impression multiple. Pour cela, dans le menu du rapport d'impression Édition, appelez la fonction Modifier l’impression multiple. Vous pouvez également utiliser le bouton Modifier l’impression multiple dans la barre d’outils.

La boîte de dialogue « Modifier l’impression multiple » apparaît. Sélectionnez l’impression multiple concernée, les graphiques associés sont alors sélectionnés dans le navigateur.

Cliquez sur OK pour ouvrir la boîte de dialogue « Modifier l’impression multiple », qui permet de réviser la sélection des graphiques.

Une fois les modifications effectuées, accédez à l’onglet « Actions images » pour un aperçu des graphiques ajoutés ou supprimés.
