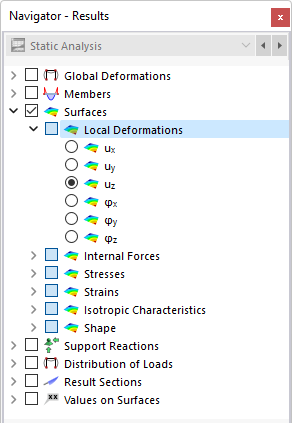

В навигаторе задайте деформации , которые будут отображаться на поверхностях. В таблице приведены деформации каждой поверхности согласно спецификациям, заданным в Диспетчер таблиц результатов . Там же можно выбрать, какие экстремальные значения будут отображаться.

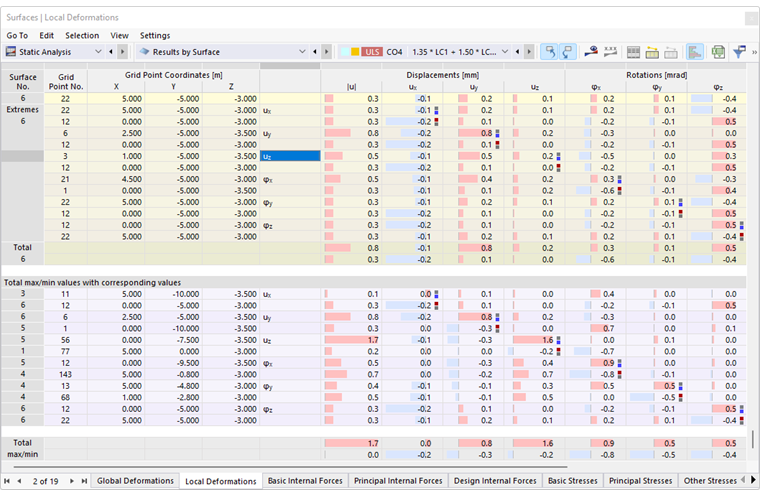

Результаты по поверхностям в таблице На рисунке показана таблица с общими деформациями поверхностей. Они относятся к осям X, Y и Z. Результаты, показанные на рисунке {%ref#image029115 Местные деформации поверхностей в таблице]], относятся к осям поверхности x, y и z.
Местные перемещения и повороты имеют следующее значение:
| u | Абсолютная величина общего перемещения | ||
| ux | Перемещениe вдоль местной оси x | ||
| uy | Перемещение вдоль местной оси y | ||
| uz | Перемещениe вдоль местной оси z | ||
| φx | Поворот вокруг местной оси x | ||
| φy | Поворот вокруг местной оси y | ||
| φz | Поворот вокруг местной оси z |
При анализе криволинейных поверхностей, оси поверхности относятся к осям конечных элементов (см.|изображение0 26012|Отображение осевых систем КЭ#).
Деформированное состояние модели
Кнопка списка на панели инструментов позволяет изобразить форму реальной модели в различных состояниях деформации.
Функции кнопок описаны в Результаты по узлам главы. Обратите внимание, что деформации фиксированно масштабируются с коэффициентом 1,00.
