Объёмные нагрузки — это силы, температурные воздействия, деформации, подъёмные нагрузки или вращательные движения, действующие на объёмные тела.
В списке выберите 'Случай нагрузки', к которому нужно назначить нагрузку.
Категории
В списке 'Тип нагрузки' доступны следующие варианты:
| Тип нагрузки | Описание |
|---|---|
| Сила | Объёмная нагрузка, равномерно действующая в одном из глобальных направлений |
| Температура | Равномерное или линейно изменяющееся изменение температуры в объёмном теле (положительное значение нагрузки: объём нагревается) |
| Деформация | Равномерное или линейно изменяющееся принудительное растяжение или сжатие ε объёмного тела (положительное значение нагрузки: объём растягивается) |
| Подъём | Вес вытесненного материала, плотность которого может быть задана вручную или выбрана с помощью кнопки
из библиотеки ('Плотность среды' воздуха рассчитана на стандартную атмосферу при 15 °C на уровне моря)
|
| Вращательное движение | Центробежная сила от массы и угловой скорости ω на объёмное тело |
| Газ (только для дополнения Формоискание) | Избыточное давление для нагрузки формоискания (см. главу Нагрузки формоискания в руководстве по формоискании) |
Тип нагрузки и влияние знаков иллюстрируются в графике диалога.
В списке 'Распределение нагрузки' для температурных нагрузок и деформаций предлагается несколько вариантов, чтобы отразить воздействие нагрузки.
Схема распределения нагрузки иллюстрируется в графике диалога. В разделе 'Параметры' затем можно указать величины нагрузок и опорные узлы.
Объёмные нагрузки действуют в глобальной 'Координатной системе' в направлении одной из глобальных осей: X, Y или Z. В качестве альтернативы можно выбрать или создать новую пользовательскую систему координат.
В списке выберите 'Направление нагрузки', чтобы установить воздействие нагрузки. В зависимости от координатной системы доступны глобальные оси X, Y, Z или пользовательские оси U, V, W.
Раздел 'Поведение газа' доступен, когда активно дополнение для анализа Формоискание (требуется лицензия).
Параметры

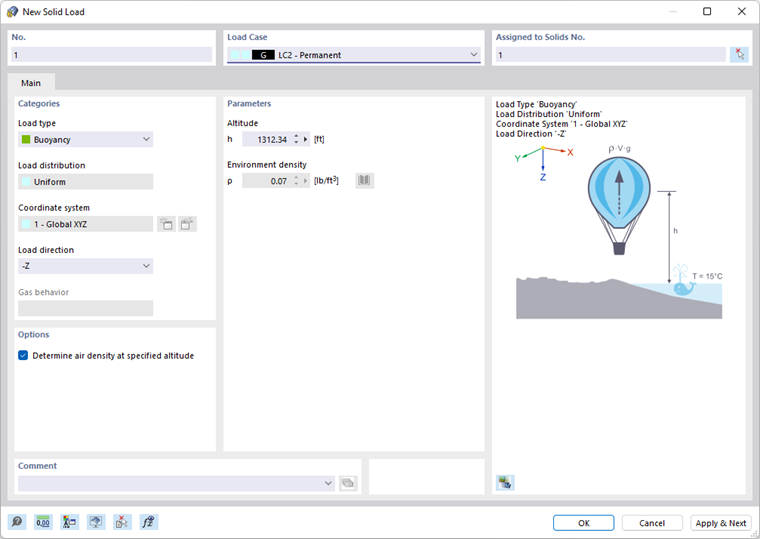

Укажите величину нагрузки силы, температуры, деформации или вращения. При подъёмной нагрузке можно задать плотность среды ρ (см. изображение Определение плотности воздуха). Для линейно изменяющихся нагрузок доступны несколько полей ввода, в которых можно описать объёмную нагрузку. Значение параметров иллюстрируется в эскизе нагрузки.
Опции
Этот раздел отображается только для типа нагрузки 'Подъём'. При активации флажка 'Определить плотность воздуха по указанной высоте' программа может определить плотность среды ρ, исходя из высоты.
