Две линии или стержня, соединённые друг с другом, могут быть объединены («слиты») в одну линию или один стержень. Программа предлагает два варианта.

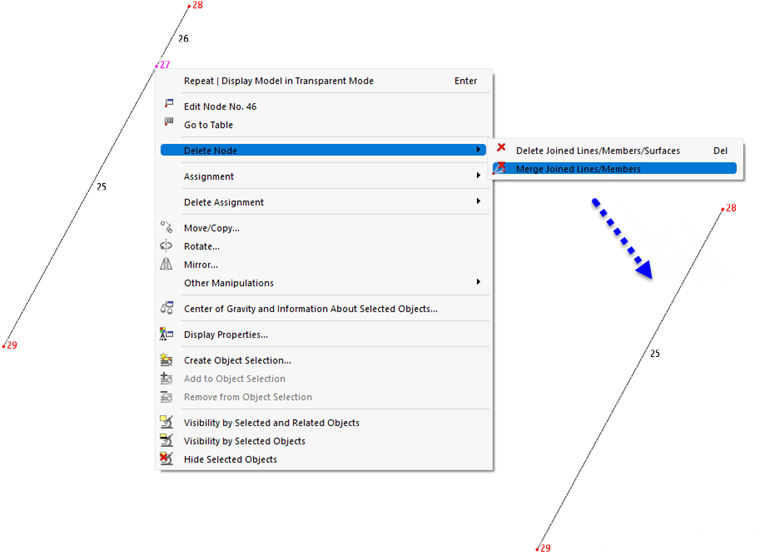

Контекстное меню узла
Щёлкните правой кнопкой мыши по общему узлу. В контекстном меню узла выберите функцию Удалить узел.
Первый вариант соответствует удалению клавишей Del: выбранный узел удаляется вместе с присоединёнными линиями, стержнями и поверхностями. Опция же Слить присоединённые линии/стержни удаляет только узел и объединяет обе линии или стержня. Это возможно для узлов, к которым примыкают ровно две линии или стержня.
Пункт меню
- Выберите общий узел.
- Вызовите в меню Инструменты функцию Удалить узел и слить присоединённые линии/стержни (см. рисунок Инструменты моделирования в меню 'Инструменты').
