Снеговая нагрузка

Этот помощник по нагрузкам облегчает задачу нормативного задания снеговых нагрузок на стержни и поверхности модели.

Диалоговое окно «Мастер новых нагрузок | Снеговая нагрузка»

Основные данные

Вкладка Основные данные управляет параметрами геометрии крыши.

Тип крыши

В списке доступны две базовые формы крыши на выбор:

• плоская/односкатная крыша
• двускатная крыша

Задайте границу плоскости крыши, последовательно щелкая по четырем или шести узлам-вершинам плоскости(ей) в рабочем окне. Для этого используйте кнопку .

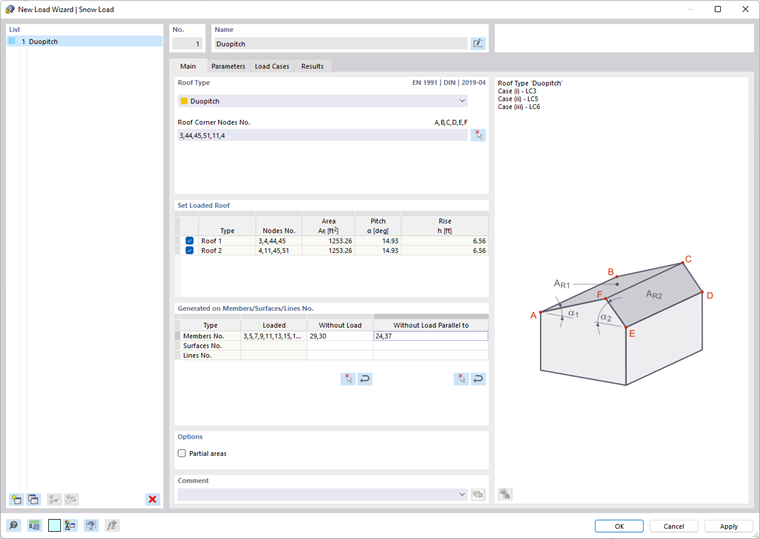

Определение узлов плоскости кровли

Задать нагруженную крышу

Таблица содержит обзор свойств плоскости(ей) крыши. Для двускатной крыши указаны обе половины крыши. При необходимости вы можете с помощью флажков исключить сторону крыши из назначения нагрузки.

Сгенерировано на стержни/поверхности/линии №

В этом разделе указаны стержни, поверхности и линии, которые получают долю снеговой нагрузки. Записи в столбце 'Нагружено' доступны после того, как снеговая нагрузка будет создана из полных данных с помощью кнопки .

Чтобы исключить определенные стержни, поверхности или линии из передачи нагрузки, щелкните в поле столбца 'Без нагрузки'. С помощью кнопки вы затем можете в рабочем окне выбрать объекты, на которые нагрузка не действует, например связи или прогоны. Вы также можете указать образцовый стержень или образцовую линию, которые проходят параллельно ненагруженным стержням или линиям. Таким образом, вам не нужно выбирать объекты по одному.

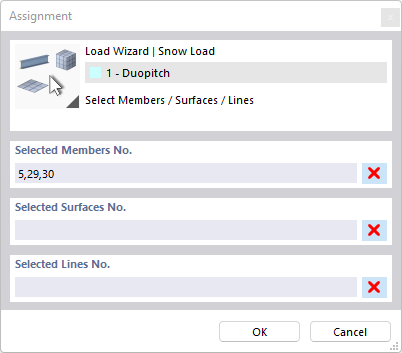

Определение ненагруженных стержней

Опции

С помощью флажка 'Частичные области' вы можете создавать нагрузки для определенных зон оболочки здания. Снеговая нагрузка будет приложена только к элементам областей, которые вы можете задать на вкладке Частичные области.

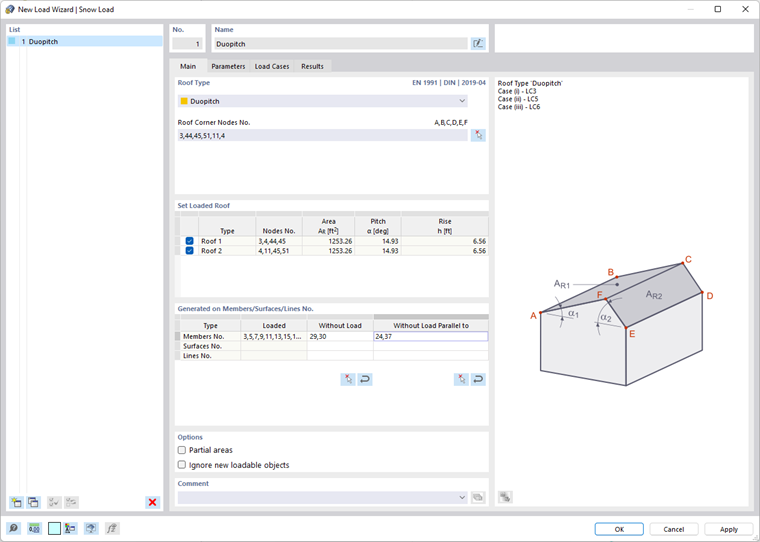

Если вы установите флажок 'Игнорировать новые нагружаемые объекты', снеговая нагрузка будет действовать только на объекты, указанные в разделе Сгенерировано на стержни/поверхности/линии №. Стержни, поверхности или линии, которые вы добавите позже в плоскости нагрузки, не получат доли снеговой нагрузки.

Частичные области

На вкладке Частичные области вы можете определить зоны поверхности крыши, на которые действует снеговая нагрузка. Нагрузки будут создаваться только для элементов этих частичных областей. Остальные области снеговых нагрузок не получают.

Задание сегментов снеговой нагрузки

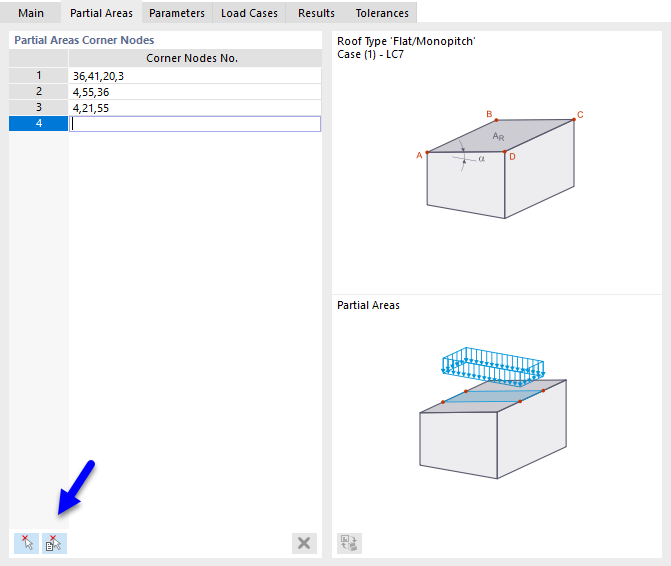

Задавайте частичные области построчно, вводя их 'Узлы-вершины'. С помощью двух кнопок в конце таблицы можно также задать частичные области графически.

	Поочередно щелкните по узлам-вершинам области (см. рисунок Задать узлы).
	Поочередно щелкните по ячейкам (см. рисунок Выбрать ячейки).

Параметры

На вкладке Параметры вы можете задать параметры нагрузки и учесть особые граничные условия для генерации.

Определение параметров снеговой нагрузки

Определение

Если в основных данных на вкладке Параметры модели вы переняли местоположение из онлайн-карты, тип определения 'Карта и параметры' предустановлен. Снеговая нагрузка определяется автоматически. С помощью кнопки вы можете также вызвать карту снеговых нагрузок на этой вкладке.

С помощью типа определения 'Пользовательский' вы можете вручную задать снеговой район, высоту над уровнем моря и значение характерной снеговой нагрузки.

Параметры

Если 'Зона нагрузки' не введена автоматически, вы можете выбрать ее в списке. Записи согласованы с нормой, которую вы задали на вкладке Нормы I в основных данных модели.

'Высота над уровнем моря' обычно предустановлена из параметров модели, но ее также можно задать вручную. Она влияет на характерное значение снеговой нагрузки.

Снеговая нагрузка

Характеристическое значение снеговой нагрузки s_k на грунте у сооружения предустановлено на основании географических данных. Если вы хотите изменить значение, установите флажок 'Ручное задание снеговой нагрузки'.

Коэффициенты

'Коэффициент окружающей среды' C_e задает уменьшение или увеличение снеговой нагрузки на крыше здания. В EN 1991-1-3, таблице 5.1 вы найдете рекомендации для различных условий местности.

С помощью температурного коэффициента C_t можно учитывать уменьшенные снеговые нагрузки на крышах с более высокой теплопередачей.

Распределение нагрузок

В настоящее время на стержнях создаются только трапецеидальные нагрузки, которые определяются из долей нагрузки.

Опции

С помощью флажков в этом разделе вы можете управлять тем, должны ли учитываться дополнительные снеговые нагрузки, такие как 'Снежный свес' у карниза или нагрузки на 'Снегозадерживающую решетку' (только для Eurocode).

Если вы установите флажок 'Блокировать для новых объектов', снеговая нагрузка будет действовать только на стержни, поверхности или линии плоскости(ей) крыши, существующие в данный момент, согласно определению во вкладке 'Основные данные'. Объекты, которые вы добавите позже в плоскости крыши, не получат доли снеговой нагрузки.

Опция 'Учитывать эксцентриситет стержня' управляет тем, будет ли снеговая нагрузка действовать на стержни в плоскости без учета эксцентриситетов (предустановка). Если вы активируете флажок, нагрузка не будет приложена к стержням, для которых имеется смещение из плоскости.

С помощью флажка 'Учитывать распределение сечения' вы можете управлять тем, будет ли снеговая нагрузка также действовать на наклонные стержни, возникающие в результате задания утолщения элемента (предустановка). Если вы активируете флажок, снеговая нагрузка не будет приложена к стержням в плоскости нагрузки, имеющим неравномерное изменение сечения (см. главу Сечение ).

Загружения

Вкладка Загружения определяет, в каких загружениях будут размещены снеговые нагрузки.

Определение загружений

Укажите в списке номер(а) загружения для генерации снеговых нагрузок. Альтернативные загружения возникают, когда применяются дополнительные снеговые нагрузки или коэффициенты формы для снеговых нагрузок на двускатных крышах (см. EN 1991-1-3, рисунок 5.3). Соответствующие загружения вы можете создать с помощью кнопки .

Результаты

На вкладке Результаты вы найдете обзор параметров для генерации снеговых нагрузок.

Создаваемые снеговые нагрузки

В таблице указываются 'Коэффициент формы' μ и 'Снеговая нагрузка' s. Для двускатной крыши вы можете проверить значения для каждого загружения и каждой стороны крыши.

Допуски

На вкладке Допуски вы можете влиять на критерии, по которым стержни и узлы оцениваются как принадлежащие одной плоскости или линии. Параметры описаны в главе Стержневые нагрузки из нагрузок по поверхности .
