Мастера расчётных полос

Мастера полос армирования облегчают задачу создания полос армирования для поверхностей на основе строительной сетки.

@image056649@

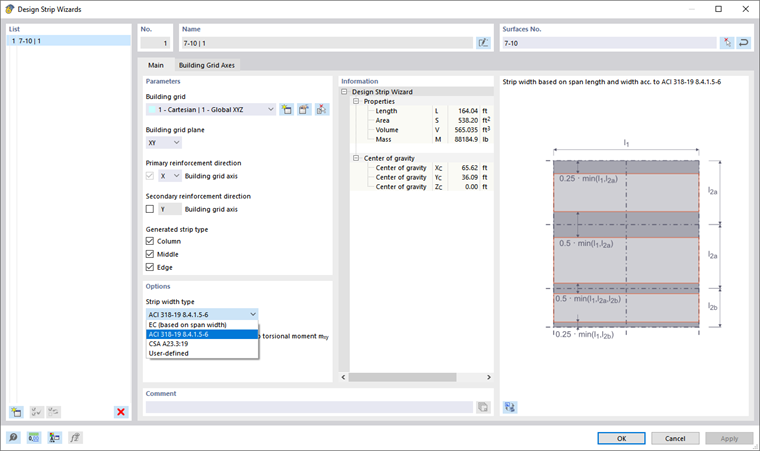

Диалог «Мастеры армирования»

Основные

На вкладке Основные вы устанавливаете граничные условия для генерации полос армирования.

Параметры

Мастер создает полосы армирования для поверхностей строительной сетки. Выберите подходящую строительную сетку из списка или создайте новую строительную сетку, нажав на кнопку . Кнопка позволяет редактировать выбранную строительную сетку, а кнопка — выбирать сетку графически в рабочем окне.

Установите 'Уровень строительной сетки', который важен для полос армирования. Полосы могут быть созданы только в одном уровне. Этот уровень относится к ранее выбранной строительной сетке.

Укажите 'Основное направление армирования'. Варианты выбора в списке соответствуют установленному уровню строительной сетки. Например, если выбрано направление X, мастер создаст полосы армирования параллельно оси X (определение строительной сетки). Сгенерированные полосы армирования получат дополнительное название "Основные". Если вы хотите создать полосы армирования и в 'Вторичном направлении армирования', отметьте флажок. Ось настраивается автоматически. Эти полосы армирования будут называться "Второстепенные".

С помощью флажков 'Сгенерированный тип полосы' вы можете управлять созданием краевых полос вдоль линий границы поверхностей, а также полос для рядов колонн и срединных участков (см. главу полосы армирования).

Опции

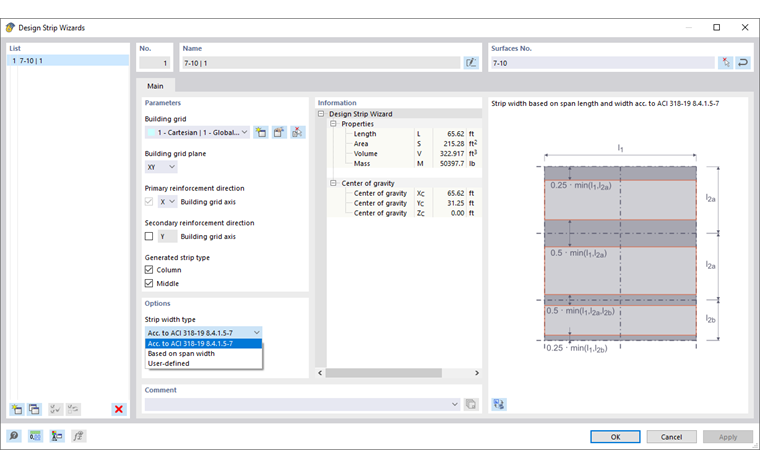

В этом разделе необходимо определить 'Тип ширины полосы', который будет использоваться при создании полос армирования. Список предлагает следующие варианты (см. изображение диалог "Мастера полос армирования"):

• EC (основанный на ширине поля) – краевые полосы с 0.25 ℓ, полосы колонн с 0.5 ℓ, срединные полосы между краевыми и колонными полосами
• ACI 318-19 8.4.1.5-6 – рекомендации по ACI 318-19 [1]
• CSA A23.3:19 – рекомендации по CSA A23 [2]
• Пользовательский – ручное задание ширины полосы

Опция 'Настроить внутренний момент M_y через крутящий момент m_xy' позволяет распределить крутящий момент по методу Вуд-Армер для расчетов в ортогональных направлениях.

Информация

В этом разделе, помимо геометрических свойств полос армирования, отображается информация о объеме, массе и центре тяжести, основанная на свойствах материала.

Оси строительной сетки

На вкладке Оси строительной сетки указываются оси, которые были определены для строительной сетки.

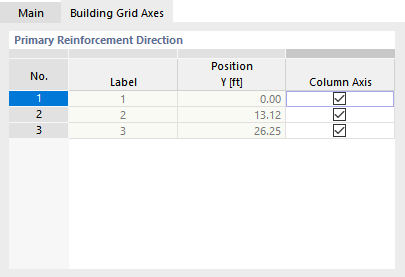

Закладка «Оси сетки зданий»

Если для ряда колонн не требуется создание полосы армирования, снимите флажок в соответствующей колонке 'Ось колонн'.

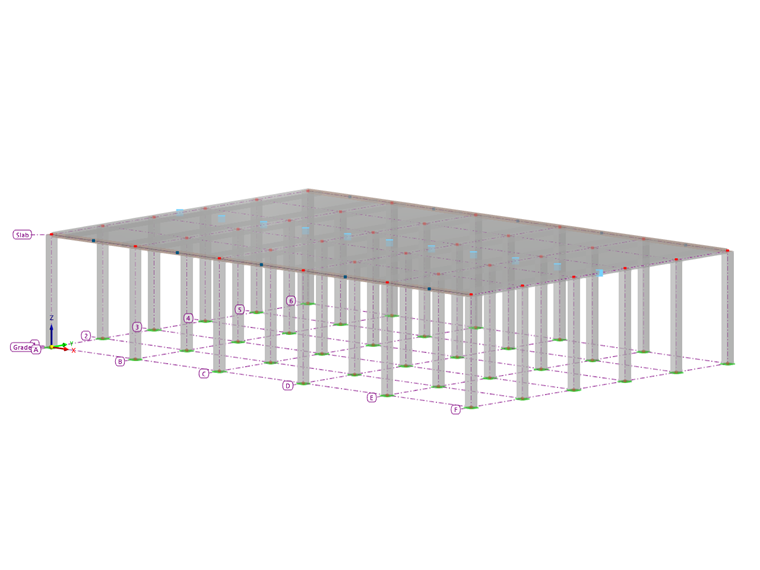

Файл модели
