Твёрдое тело

С помощью тел описывается геометрия пространственных объектов. При создании сетки КЭ для тел генерируются 3D-элементы. С помощью тел можно также отобразить свойства ортотропии и контакта или провести исследования для газовых моделей.

Диалоговое окно «Новое тело»

Как правило, «ограничивающие поверхности» тела должны быть определены с типом жёсткости Без толщины (см. главу Поверхности). Однако, если в модели, отображающей контакт между двумя поверхностями, не примыкает другое тело, обеим контактным поверхностям необходимо задать жёсткость.

Основы

Вкладка Основы управляет основными параметрами тела.

Тип тела

Тип тела определяет, как воспринимаются внутренние силы или какие свойства действуют для тела. В списке доступны для выбора различные типы.

Выбор типа тела

Стандартное

Стандартная модель представляет собой 3D-объект с объемно-специфическими свойствами однородного и изотропного материала. Поэтому ограничивающие поверхности должны быть определены с типом жёсткости «Без толщины».

Если тело имеет ортотропные свойства, жёсткости также выводятся из характеристик материала. Упругие жёсткости трехмерной модели материала можно задать во вкладке Ортотропия - линейно-упругая (тело) диалогового окна материала.

Газ

Этот тип позволяет отображать тела, обладающие свойствами идеального газа, такие как воздушные подушки, сосуды под давлением или изоляционное стекло. Свойства давления и температуры газа можно назначить или задать заново во вкладке «Газ» (см. главу Газовый объём).

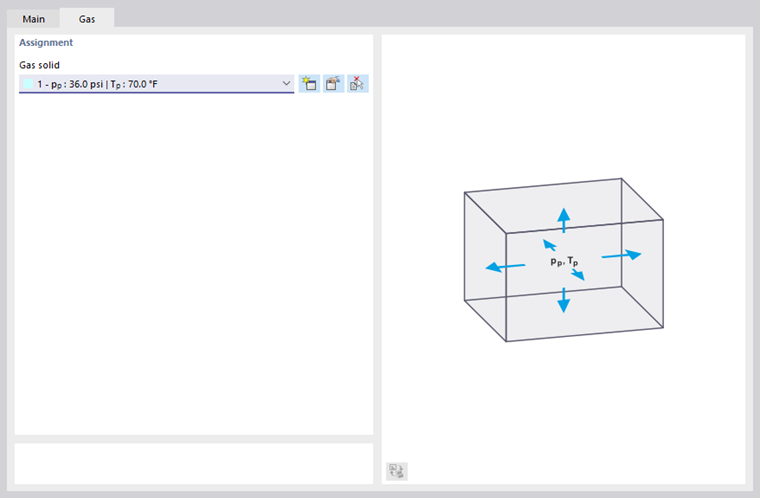

Давление и температура свойства газового тела

Контакт

Этот тип тела подходит для моделирования контакта между двумя поверхностями. Свойства контакта можно задать во вкладке «Контактное тело».

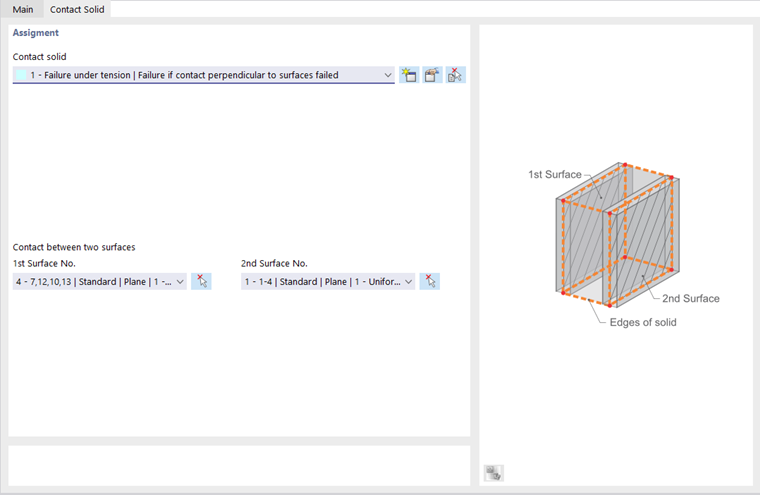

Контактные свойства тела

Выберите тип контактного тела из списка или создайте новый контакт с подходящими свойствами (см. главу Контактное тело).

Если геометрия позволяет, предварительно задаются две противолежащие контактные поверхности. Вы можете изменить «1-ю поверхность» через список или определить графически с помощью кнопки . В качестве «2-й поверхности» RFEM автоматически определяет поверхность тела, параллельную первой поверхности.

Отверстие

С помощью этого типа тела можно создавать вырезы или отверстия для болтов и т.п. Этот тип также подходит для моделирования котлована для специального дополнительного модуля Геотехнический анализ.

Пересечение

Если два тела пересекаются, вы можете создать пересечение, назначив одному из этих тел тип «Пересечение». После запроса RFEM создаст линии пересечения и пересечение. В Навигаторе компоненты (другого) «Стандартного» тела будут добавлены как сгенерированные объекты.

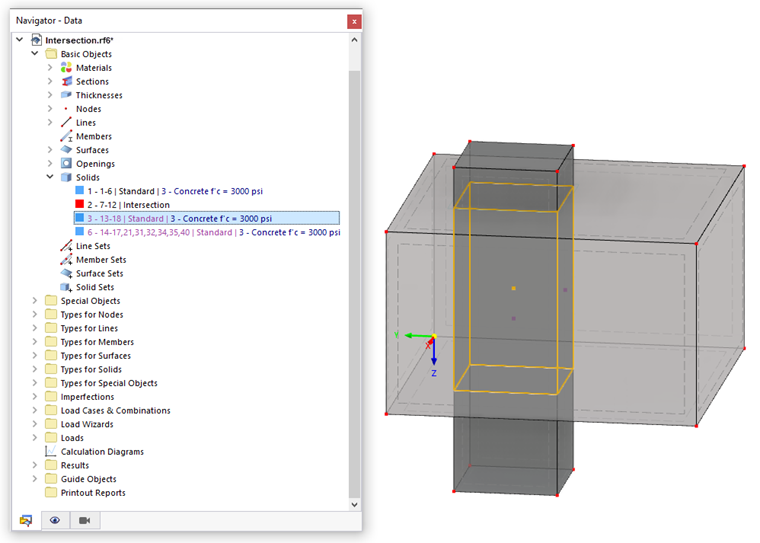

Тело с созданными компонентами пересечения

Грунт

Этот тип тела используется для специального дополнительного модуля Геотехнический анализ.

Материал

Выберите подходящий тип из списка существующих материалов или задайте новый материал (см. главу Материалы).

Сгущение сети

Размер ячеек сетки КЭ можно адаптировать к геометрии тела (см. главу Сгущения сети для тел). Таким образом, он не зависит от общих настроек сети.

Параметры уточнения сетки для тела

Во вкладке «Сгущение сети» вы можете выбрать или задать заново сгущение объемной сети. Кроме того, в разделе «Слоистая сеть» у вас есть возможность задать КЭ-разбиение тела слоями, которые должны быть созданы между двумя параллельными противолежащими поверхностями. Краткое описание этой функции представлено в видео.

Специальное направление

Каждое тело имеет локальную систему координат. Как правило, она ориентирована параллельно глобальным осям. Однако систему координат можно также задать пользовательскую.

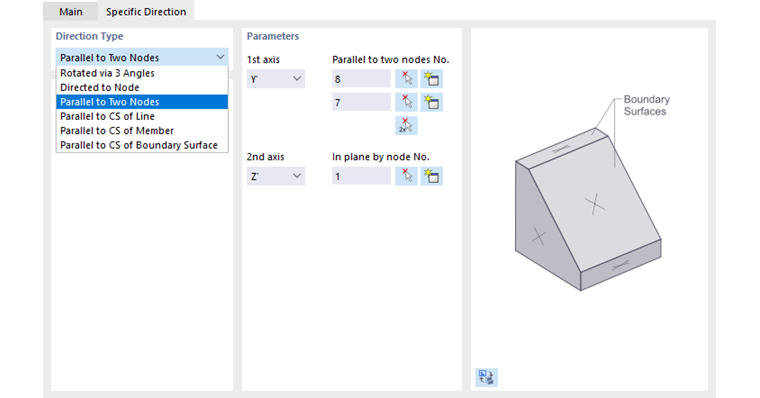

Специфичное направление осей твердого тела

Список в разделе «Тип направления» предлагает различные возможности для адаптации ориентации осей тела:

• Повёрнуто с помощью 3 углов: Поворот осей xyz на углы α_X', α_Y' и α_Z' относительно глобальных осей
• Направлено на узел: Ориентация «1-й оси» (ось x) и «2-й оси» (ось y) соответственно на узел
• Параллельно двум узлам: Ориентация «1-й оси» (на выбор) параллельно двум узлам и «2-й оси» (на выбор) на узел
• Параллельно СК линии: Ориентация оси x параллельно оси x линии
• Параллельно СК стержня: Ориентация оси x параллельно оси x стержня
• Параллельно СК граничной поверхности: Ориентация оси x параллельно оси x ограничивающей поверхности

Вы можете определить объекты привязки графически с помощью кнопки .

Система осей также используется для вывода результатов.

Матрица жесткости

Эта функция находится в стадии разработки. Флажок должен позволить задать матрицу жесткости тела вручную во вкладке.

Интегрированные объекты

Если объект находится в теле, но не использовался для определения тела, он не является автоматически частью тела. Он должен быть интегрирован вручную, чтобы существовала связь с телом.

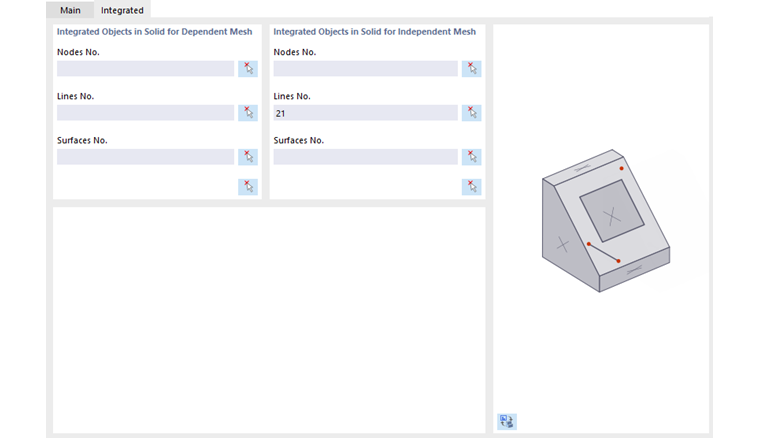

Интегрированные объекты в теле

Введите номера интегрированных узлов, линий и поверхностей или используйте кнопку , чтобы определить объекты графически. Если вы добавляете объект в разделе «Интегрированные объекты для зависимой сети», действуют настройки сети КЭ для тела. Если вы хотите задать для объекта особые параметры сети КЭ (например, для буронабивной сваи в массиве грунта), введите номер в разделе «Интегрированные объекты для независимой сети». В этом случае для объекта действуют собственные параметры - независимо от глобальной настройки опции «Предпочитать независимую сеть» в диалоговом окне Настройки сети.

Деактивировать для расчёта

Флажок предоставляет возможность не учитывать тело при расчёте, например, для моделирования стадий строительства или исследования варианта моделирования. Жёсткость, свойства и нагрузки тела в этом случае не применяются.

Информация | Аналитически

Этот раздел предоставляет обзор важных свойств тела, таких как площадь поверхности, объём и масса, а также положение центра тяжести.
