Линейное сопряжение

Связь линий облегчает задачу соединения линий с соседними поверхностями. Программа ищет линии и поверхности в пределах определенной области и устанавливает соединение через Жесткие связи. Так можно быстро подключить свободные стержни к системе или связать изолированные поверхности.

Диалог «Новое сотркрепление линии»

Базовая информация

В закладке Базовая информация определите тип связи линий. В разделе 'Назначено на' вы можете указать линии, которые служат "источником" для поиска.

Разрешить соединение с

Для поиска возможностей соединения доступны два типа объектов:

• Линии
• Поверхности

С помощью флажков вы можете ограничить возможности соединения определенными типами объектов. Раздел Опции предлагает дополнительную возможность для управления поиском объектов.

Условия поиска

Программа ищет, какой объект (линия, поверхность) в заданном радиусе находится на минимальном расстоянии от линии. Этот объект затем связывается жесткой связью через соответствующую длину.

Параметры

Укажите 'Радиус поиска' r, чтобы ограничить область поиска.

Тип соединения

Связь линий создает жесткую связь между исходной линией и ближайшей линией или поверхностью. Эти связи по умолчанию подключаются как жесткие. Вы также можете выполнить соединение шарнирным. Для этого выберите в списке один из уже определенных Линейные шарниры или определите новый тип шарнира с помощью кнопки .

Опции

Функция в этом разделе позволяет целенаправленно влиять на поиск.

Исключить объекты

Отметьте флажок, если некоторые объекты не должны быть связаны. Это добавляет вкладку Исключить объекты, где вы можете ввести дополнительные данные.

Исключить объекты

Вкладка Исключить объекты доступна, если в разделе Опции установлен соответствующий флажок. Здесь вы можете указать определенные объекты – линии или поверхности – которые не должны связываться в области поиска.

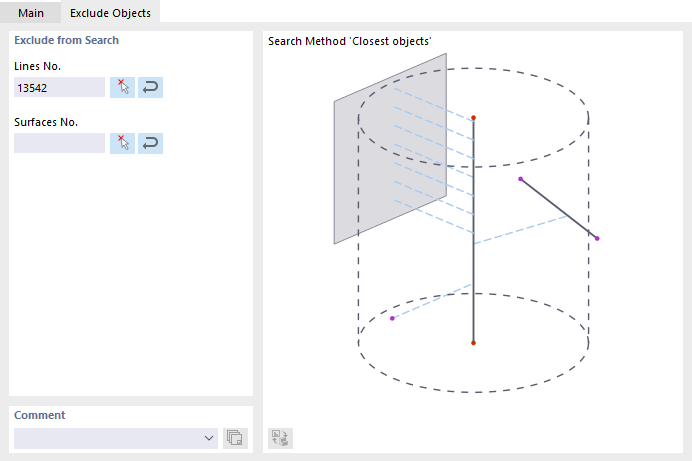

Исключение объектов

Укажите номера соответствующих линий или поверхностей. Вы также можете графически выбрать объекты с помощью кнопки . Кнопка позволяет переносить линии или поверхности из Выбор объектов. Выберите соответствующий выбор объектов (OS) в отдельном диалоге.
