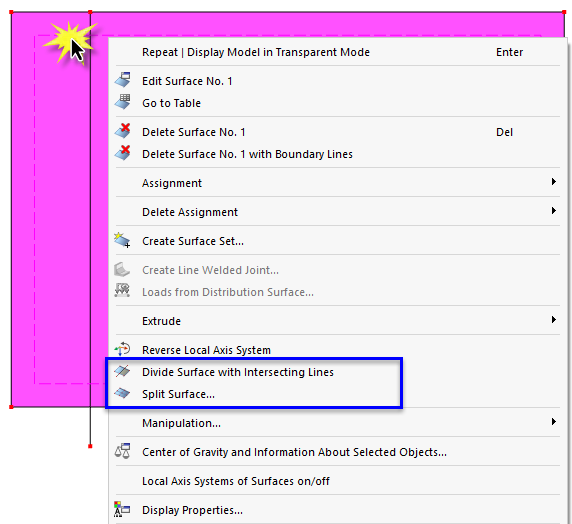

Для деления поверхности программа предлагает две функции, адаптированные к топологическим условиям. Щелкните по поверхности правой кнопкой мыши, чтобы открыть контекстное меню.
Деление поверхности пересекающими линиями
С помощью функции Деление поверхности пересекающими линиями вы можете отобразить области поверхности, ограниченные линиями, как отдельные поверхности. Линии при этом должны лежать в плоскости поверхности.
RFEM создает в поверхности отверстия и заполняет их новыми поверхностями. Толщина и материал берутся из исходной поверхности. Эти свойства вы можете затем соответствующим образом скорректировать.

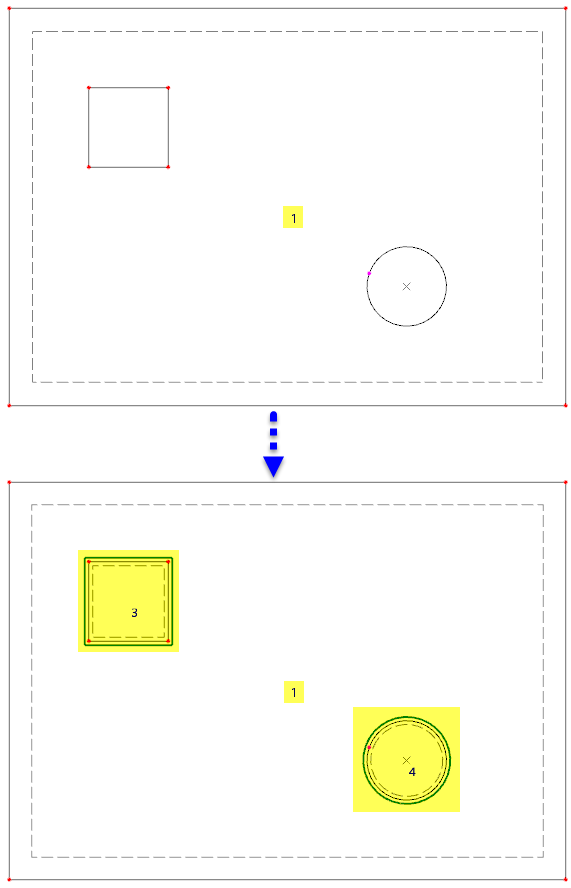

На следующем изображении показана плита перекрытия с двумя встроенными областями, которые образуются в результате деления как новые поверхности.
Деление поверхности
Функция Деление поверхности позволяет разделить поверхность на меньшие поверхности. Эта опция доступна не только для плоских поверхностей, но и для четырехугольных и поверхностей вращения, а также труб.

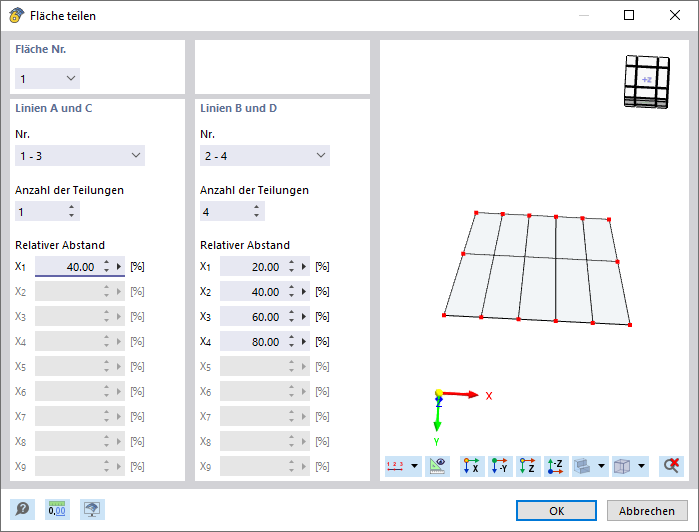

В диалоговом окне 'Деление поверхности' отображается предварительный просмотр деления, поясняющий параметры. Если вы измените количество делений для двух пар граничных линий 'Линии A и C' и 'Линии B и D', графика сразу покажет новые частичные поверхности.
Для каждой линии деления можно задать 'Относительное расстояние', что позволяет также создавать нерегулярные шаблоны деления.
