Когда поверхность разделена внутренними линиями, внутри поверхности создаются замкнутые сечения. Эти области называются ячейками поверхности. Они подходят для оценки и проектирования с помощью icon-i-info_32-32" width="100%" height="100%" focusable="false" >
Конструкция
-
Типы стержней
- Шарниры стержня
- Эксцентриситеты стержней
- Опоры стержней
- Поперечные элементы жёсткости стержней
- Отверстия в стержне
- Модификации жесткостей стержней
- Нелинейности стержня
- Определяемые жесткости стержней
- Промежуточные точки результатов стержней
- Пружины стержней
- Расчётные опоры и прогиб
- Области сдвига стержней
- Заделки с поворотом стержней
Нагрузки
- Узловые нагрузки
- Линейные нагрузки
- Нагрузки на стержни
- Нагрузки на поверхность
- Нагрузки на отверстия
- Нагрузки на объём
- Нагрузки на блоки линий
- Нагрузки на блок стержней
- Нагрузки на блоки поверхностей
- Нагрузки на блок тел
- произвольные сосредоточенные нагрузки
- Произвольные распределенные нагрузки
- Произвольные прямоугольные нагрузки
- Произвольные концентричные нагрузки
- Произвольные многоугольные нагрузки
- Вынужденные деформации узлов
- Наложенные деформации линий
Функции программы
- Рабочие плоскости и сетка
- Возможности выбора
-
МоделированиеИнструменты
- Переместить и копировать
- Повернуть
- Зеркально
- Масштаб
- Сдвиг
- ПРОЕКТ
- Параллельные линии/стержни
- Разделить линию / стержень
- разделить поверхность
- Соединение линий/стержней
- Объединение линий/стержней
- Продлить или обрезать линию/стержень
- Отрегулировать угол
- Задать центральные линии
- Создать перпендикулярную линию из точки на линию
- Разбивка стержня на поверхности
- Создать поверхности из ячеек
- Создать связи в ячейках
- Вытянуть линию
- Вытягивание поверхности
- Выставки
Ячейки поверхности
Как только поверхность будет разделена линиями, ячейки поверхности распознаются автоматически. В отличие от других конструктивных объектов, их нельзя задать вручную в диалоговом окне.

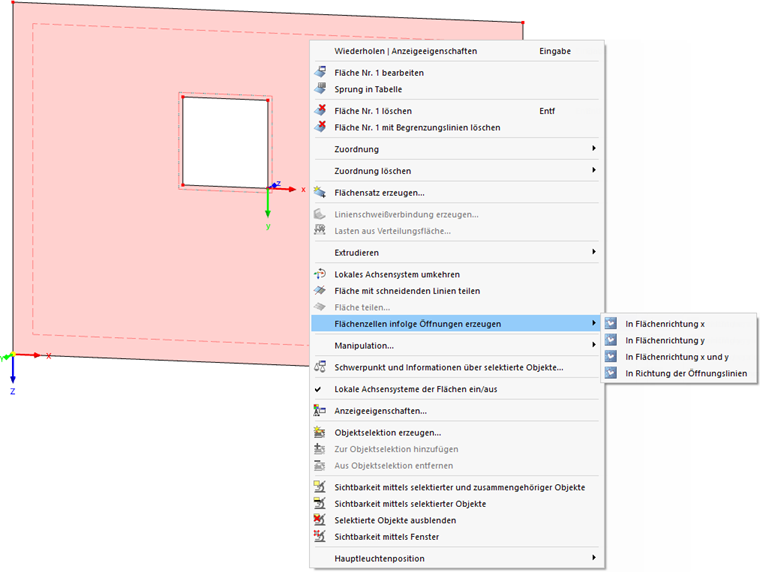

Для поверхностей с отверстиями, вы также можете создать в программе ячейки поверхности. Используйте одну из опций в контекстном меню Поверхности.

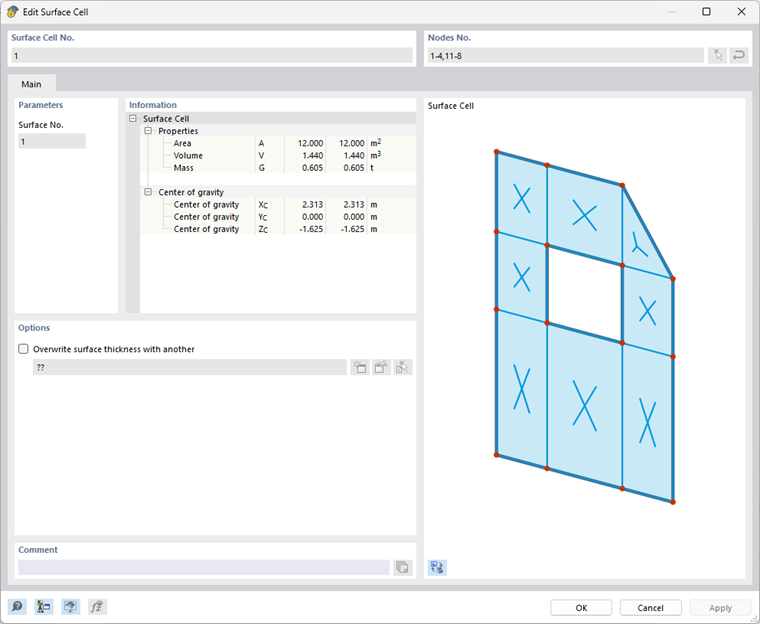

Информация о ячейках поверхности доступна в диалоговом окне.
В разделе диалога Параметры введите номер поверхности, на которой расположена ячейка.
Раздел диалога Информация содержит подробности о конструктивных свойствах ячейки и координатах ее центра тяжести.
Флажок 'Перезаписать толщину поверхности другой' в секции диалога Опции позволяет придать конкретную толщину ячейке поверхности. Таким образом, можно применить толщину для частичной области, которая отличается по свойствам от «материнской поверхности» - даже, при необходимости, с помощью определенного материала. После отметки флажка, можно выбрать толщину из списка доступных записей, с помощью кнопки
