В расчетных полосах в принципе речь идет о вручную или автоматически создаваемых стержнях результатов с расширенными функциями. Они позволяют упрощенное армирование бетонных плоских элементов с использованием стержней. Этот подход в основном используется в США и Канаде. Метод, упомянутый в ACI 318-19 [1] раздел 8.4.1, может использоваться при изгибных нагрузках на двусторонне натянутые железобетонные плиты для выполнения расчета с усредненным распределением моментов.
Назначено для поверхности/линии №

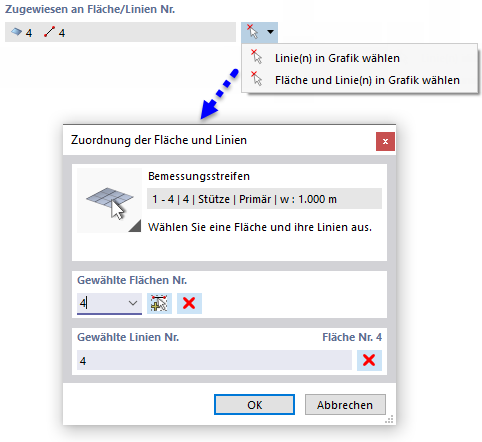

Определите, для какой поверхности или линии должна быть создана расчетная полоса. Кнопка списка предлагает два варианта выбора объектов графически в рабочем окне.

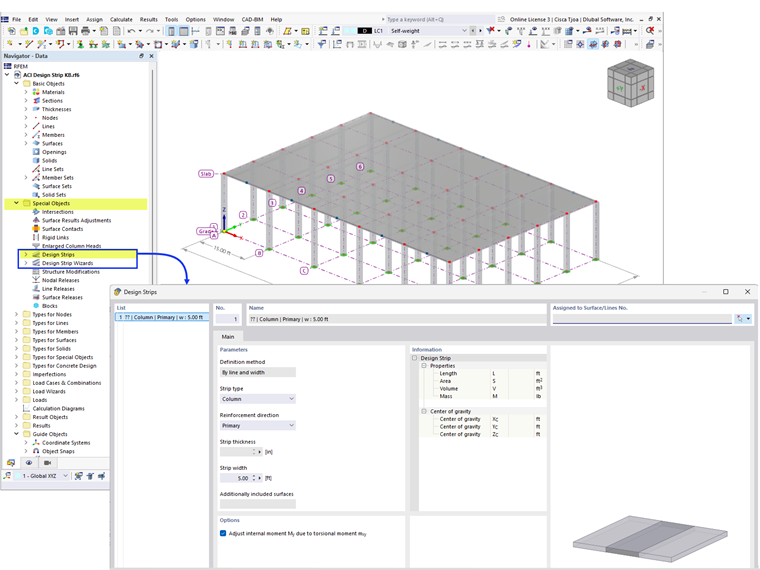

Параметры
Метод 'определения' для расчетной полосы в настоящее время регулируется линией модели и её шириной. Поперечное сечение полосы формируется из толщины поверхности и ширины полосы.
Чтобы правильно расположить расчетную полосу вдоль линии, выберите один из следующих вариантов в списке 'Тип полосы':
- Опора – центральное расположение на ряду опор (для расчета моментов на опорах в непрерывных плитах)
- Центр – расположение в поле между рядами опор (для расчета моментов в полях); рядом с опорной или краевой полосой
- Край – эксцентричное расположение вдоль линий границы поверхности
Эти обозначения служат лишь для описания полос. Они не оказывают влияния на расчет.
Определите, какое 'направление армирования' является актуальным для расчетной полосы:
- Первичное – основное армирование
- Вторичное – поперечное армирование
Эти обозначения также носят только описательный характер.
Укажите 'ширину полосы', которая должна использоваться для интеграции усилий стержня результата. С помощью Ассистент расчетных полос можно генерировать ширину полосы согласно правилам расстояний.
Свойства расчетов
Если в базовых параметрах модели активировано дополнение Расчет бетона, в закладке 'Армирование' можно определить тип и расположение армирования.
Информация
В этом разделе, помимо геометрических свойств расчетной полосы, отображаются информация о объеме, массе и центре тяжести, которые определяются из свойств материала.
Поперечное сечение
Для информации отображается поперечное сечение стержня результата. Высота сплошного прямоугольного профиля определяется толщиной плиты, а ширина – шириной полосы.
