Ветровые нагрузки

Ассистент нагрузок облегчает задачу задания ветровых нагрузок на стержни и поверхности модели в соответствии с нормами.

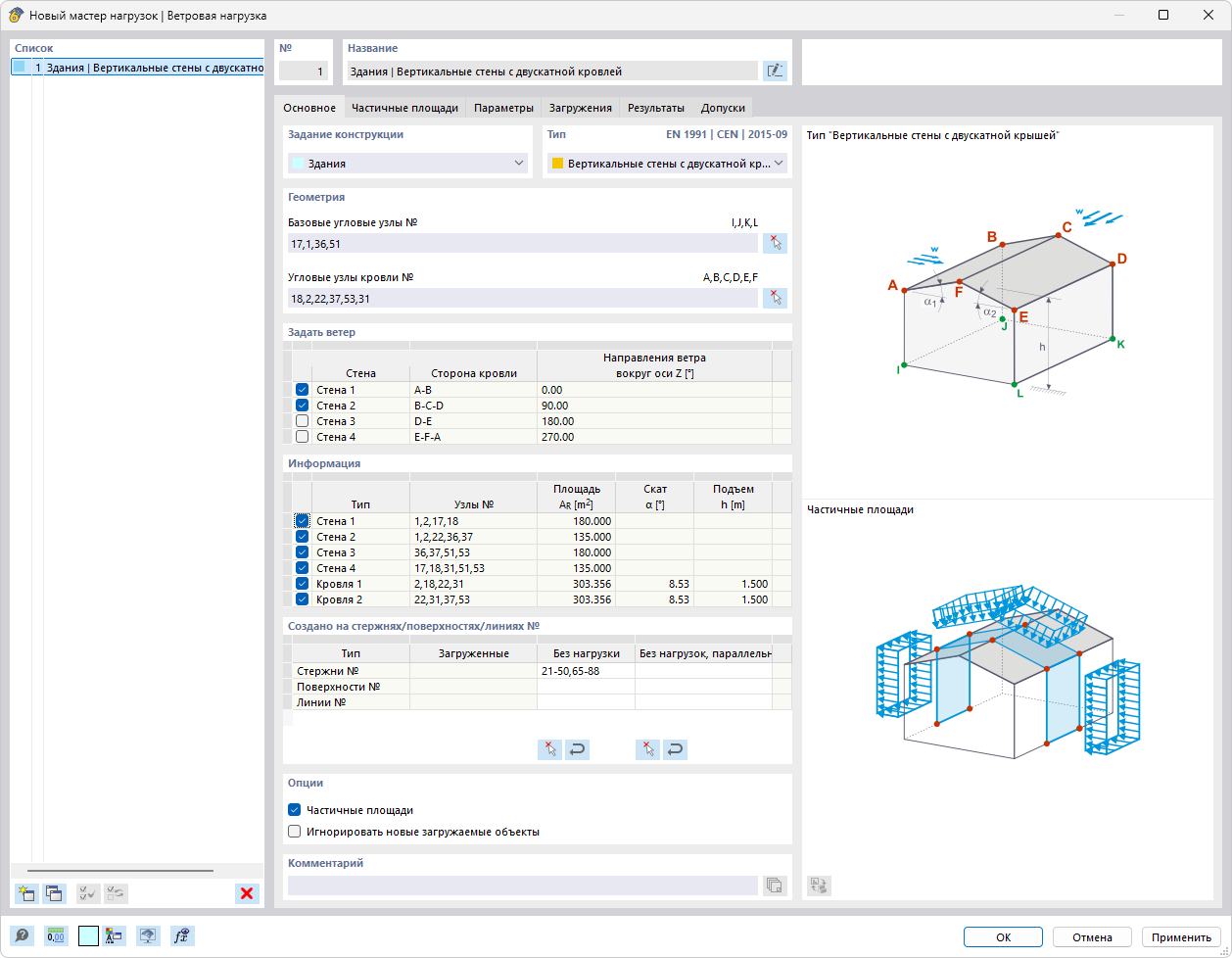

Диалог «Новый мастер нагрузок | Ветровая нагрузка»

Основные

Вкладка Основные управляет геометрическими параметрами крыши и, при необходимости, здания.

Определение структуры

Укажите, должны ли ветровые нагрузки создаваться на крышу и стены здания или только на крышу. В списке доступны следующие варианты:

• Здание
• Отдельно стоящие крыши

Тип

В зависимости от определения структуры в списке доступны следующие формы здания или крыши:

• Вертикальные стены с плоской/односкатной крышей
• Вертикальные стены с двускатной крышей
• Плоская/односкатная крыша
• Двускатная крыша

Если вы создаёте ветровую нагрузку на стены с крышей, сначала задайте 'базовые угловые узлы' здания. Для этого воспользуйтесь кнопкой и последовательно щёлкните по четырём угловым узлам плана в рабочем окне.

Затем, как и при задании ветровой нагрузки только на крышу, определите границу плоскости крыши, снова используя кнопку для выбора четырёх или шести угловых узлов плоскости(ей). При свесах крыши выбирайте верхние узлы стен, а не узлы крыши.

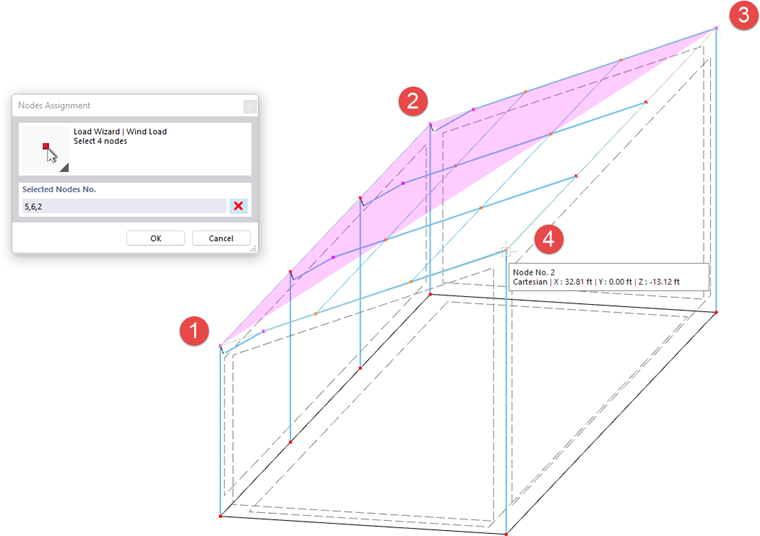

Определение узлов плоскости кровли

Встречный поток перпендикулярно / Встречный поток по направлению

В таблице перечислены четыре направления обтекания. Направления ветра относятся к сторонам крыши согласно схеме на графике. С помощью флажков вы можете управлять тем, какие направления следует учитывать для генерации нагрузки.

Определить нагруженную стену / нагруженную крышу

Таблица содержит обзор свойств плоскости(ей) стены или крыши. При необходимости вы можете с помощью флажков исключить отдельные стороны стены или крыши из задания нагрузки.

Создано на стержнях/поверхностях/линиях №

В этом разделе указываются стержни, поверхности и линии, которые получают долю ветровой нагрузки. Записи становятся доступными после создания ветровой нагрузки из полных данных с помощью кнопки .

Чтобы исключить определённые стержни, поверхности или линии из передачи нагрузки, щёлкните в поле столбца 'Без нагрузки'. Затем с помощью кнопки вы можете в рабочем окне выбрать объекты, не воспринимающие нагрузку, например связи или прогоны. Вы также можете задать образцовый стержень или образцовую линию, которые проходят параллельно ненагруженным стержням или линиям. Таким образом не требуется выбирать объекты по отдельности.

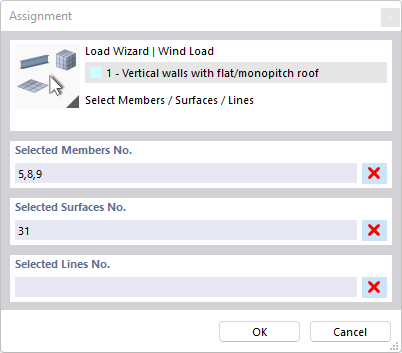

Определение стержней и поверхностей без нагрузок

Опции

С помощью флажка 'Частичные области' вы можете создавать нагрузки для определённых зон оболочки здания. Ветровая нагрузка прикладывается только к элементам тех областей, которые вы зададите на вкладке Частичные области.

Если вы установите флажок 'Игнорировать новые нагружаемые объекты', ветровая нагрузка будет действовать только на объекты, указанные в разделе Создано на стержнях/поверхностях/линиях №. Стержни, поверхности или линии, которые вы добавите позже в плоскости нагрузки, не получат доли ветровой нагрузки.

Частичные области

На вкладке Частичные области вы можете задать зоны кровельных и стеновых поверхностей, на которые действует ветровая нагрузка. Нагрузки создаются только для элементов этих частичных областей. Остальные области не получают ветровых нагрузок.

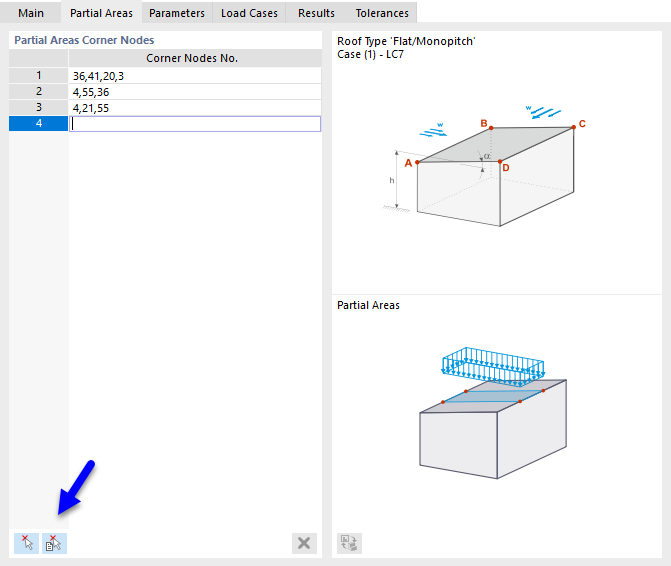

Задание сегментов ветровой нагрузки

Задавайте частичные области построчно, вводя их 'угловые узлы'. С помощью двух кнопок в конце таблицы можно задать частичные области также графически.

	Последовательно щёлкните по угловым узлам области (см. рисунок Задание узлов).
	Последовательно щёлкните по ячейкам (см. рисунок Выбор ячеек).

Параметры

На вкладке Параметры вы можете задать параметры нагрузки и учесть особые граничные условия при генерации.

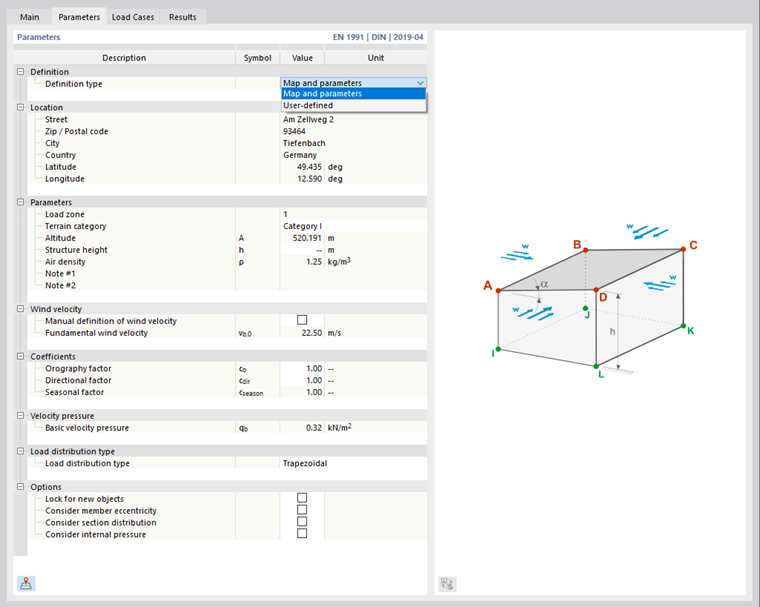

Определение параметров ветровой нагрузки

Определение

Если в основных данных на вкладке Параметры модели вы переняли местоположение из онлайн-карты, то тип определения 'Карта и параметры' предустановлен. Ветровая нагрузка определяется автоматически. С помощью кнопки вы также можете вызвать карту ветровой нагрузки на этой вкладке.

С типом определения 'Пользовательский' вы можете вручную задать ветровой район, категорию местности, высоту над уровнем моря и значение базовой скорости ветра.

Параметры

Если 'зона нагрузки' не заполнена автоматически, вы можете выбрать её в списке. Записи соответствуют норме, которую вы задали на вкладке Нормы I в основных данных модели.

'Категория местности' и 'Высота над у.м.' обычно предустановлены из параметров модели, но могут быть заданы и вручную. Они влияют на базовое значение базовой скорости ветра. 'Высота сооружения' в ассистенте нагрузок для стен берётся из геометрии модели. Для ветровых нагрузок на крыши значение следует задать вручную.

Скорость ветра

Базовое значение базовой скорости ветра v_b,0 предустановлено по географическим данным. Если вы хотите изменить это значение, установите флажок 'Ручное задание скорости ветра'.

Коэффициенты

'Коэффициент направления' c_dir и 'Коэффициент сезона' c_season входят в определение базовой скорости ветра (см. EN 1991-1-4, 4.2).

Скоростное давление

'Базовое скоростное давление' q_b согласно EN 1991-1-4, (4.10) требуется для определения скоростного давления порывов, которое включает средние и кратковременные изменения скорости.

Распределение нагрузки

В настоящее время на стержнях создаются только трапецеидальные нагрузки, которые формируются из долей нагрузки.

Опции

Если вы установите флажок 'Блокировать для новых объектов', ветровая нагрузка будет действовать только на имеющиеся в данный момент стержни, поверхности или линии плоскостей согласно определению на вкладке 'Основные'. Объекты, которые вы позже добавите в стеновую или кровельную плоскость, не получат доли ветровой нагрузки.

Опция 'Учитывать эксцентриситет стержня' определяет, будет ли ветровая нагрузка действовать на стержни в плоскости без учёта эксцентриситетов (предустановка). Если вы активируете этот флажок, нагрузка не будет прикладываться к стержням со смещением из плоскости.

С помощью флажка 'Учитывать распределение сечения' можно задать, будет ли ветровая нагрузка также действовать на наклонные стержни, возникающие в результате задания развертки (предустановка). Если вы активируете этот флажок, ветровая нагрузка не будет прикладываться к стержням в плоскости нагрузки, имеющим неравномерное изменение сечения (см. главу Сечение ).

Если вы установите флажок 'Учитывать внутреннее давление', в дополнительной категории вы можете задать коэффициенты внутреннего давления c_pi для каждого направления обтекания. Это позволяет учитывать эффекты, возникающие из-за отверстий в стенах. В статье Bestimmung der Innendruckbeiwerte (cpi) für einstöckige Gebäude gemäß EN 1991-1-4 вы найдёте подробные указания по этой теме.

При генерации нагрузки по AISC 7 вы также можете учитывать 'крутящий момент', создающий ветровую нагрузку вокруг оси здания. Этот дополнительный момент всегда действует центрально относительно оси здания. Ассистент создаёт различные случаи нагрузки для положительного или отрицательного направления кручения.

Случаи загружения

Вкладка Случаи загружения определяет, в каких случаях загружения сохраняются ветровые нагрузки.

Определение загружений

Для отдельных направлений ветра укажите, в каких случаях загружения следует сохранять ветровые нагрузки. Например, как описано в EN 1991-1-4, таблица 7.3a, для односкатной крыши следует учитывать различные коэффициенты давления. Для этого нагрузки давления создаются в 'случае w+', а нагрузки отсоса — в 'случае w-'. Соответствующие случаи загружения вы можете создать с помощью кнопки .

Результаты

На вкладке Результаты вы найдёте обзор параметров для генерации ветровых нагрузок.

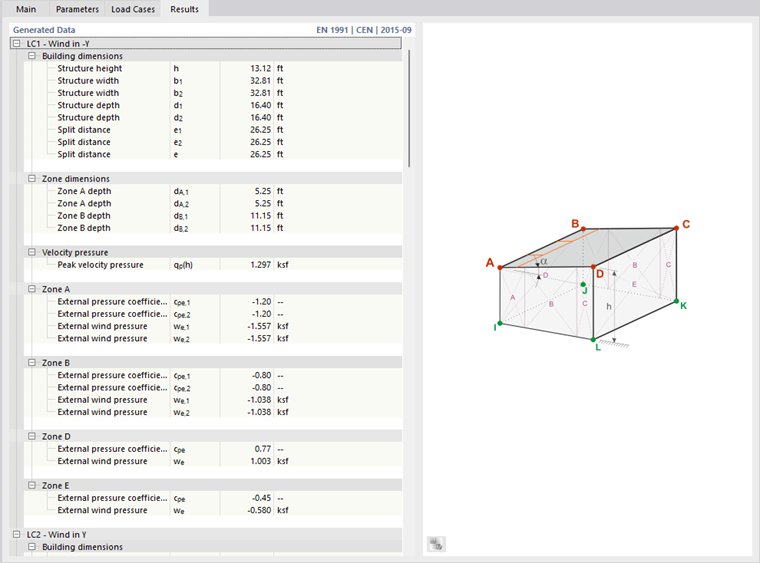

Созданные ветровые нагрузки

В таблице указывается 'коэффициент внешнего давления' c_pe и 'внешнее ветровое давление' w_e для каждого случая загружения и каждой зоны. Таким образом вы можете проверить ветровые давления, действующие на наружные поверхности каждой стеновой и кровельной плоскости.

Допуски

На вкладке Допуски вы можете влиять на критерии, по которым стержни и узлы оцениваются как принадлежащие плоскости или линии. Параметры описаны в главе Стержневые нагрузки из поверхностной нагрузки .
