Объектная привязка облегчает моделирование при размещении линий, стержней и поверхностей. В дополнение к узлам, можно использовать различные точки привязки на объектах.
В качестве «Норматива» узлы, центры и точки решетки линий активируются как точки привязки. Например, при размещении новой линии, приближающейся к объекту с указателем, появляются назначенные символы. Они описаны в {%ref#table Таблице]] ниже.
Для управления точками привязки, которые должны быть активными, используйте флажки в разделе диалога 'Параметры':
| Объект | Точки привязки |
|---|---|
| Узлы | Свободные узлы и узлы линий |
| Центры и фокусы | При перемещении указателя недалеко от центра линии, фокуса кривой или центра поверхности или тела, он зафиксируется на месте. |
| Пересечения | Точка пересечения двух линий, не имеющих общего узла |
| Перпендикуляр | Перпендикулярное соединение к линии |
| Удлинение | Подключение к прямой линии, которая была предварительно выбрана (кратковременное касание указателя) |
| Параллельно | Проведение параллельной линии: После установки начального узла, перемещайте указатель мыши по линии шаблона. Как только указатель приблизится к возможному конечному узлу новой линии, так что она будет параллельна шаблону, на линиях появится параллельный символ. |
| Тангенциально | Точка касания линии на дуге окружности |
| Четверти круга | Позиции для деления окружности точками четвертей |
| Части | Места для разделения линий: При перемещении указателя по линии, он фиксируется на заданных «n» делениях. Данное разделение отображается в качестве разрыва на указателе. |
| шаг | Места для разделения линий по абсолютному или относительному расстоянию: При перемещении указателя над линией, он фиксируется на определенных расстояниях «d» от начала и конца линии. |
| Только фиксируемые точки | Размещение узлов только на уже заданных объектах, не в рабочей плоскости |
| Направляющие | Пересечение двух направляющих |
| Слои фона | Пересечения двух линий из слоёв фона |
| Решётка здания | Пересечения двух линий решётки здания |
| Точки толщины поверхности | Точки для толщины поверхности вблизи узлов задания линии (недоступно для изображения каркасной модели) |

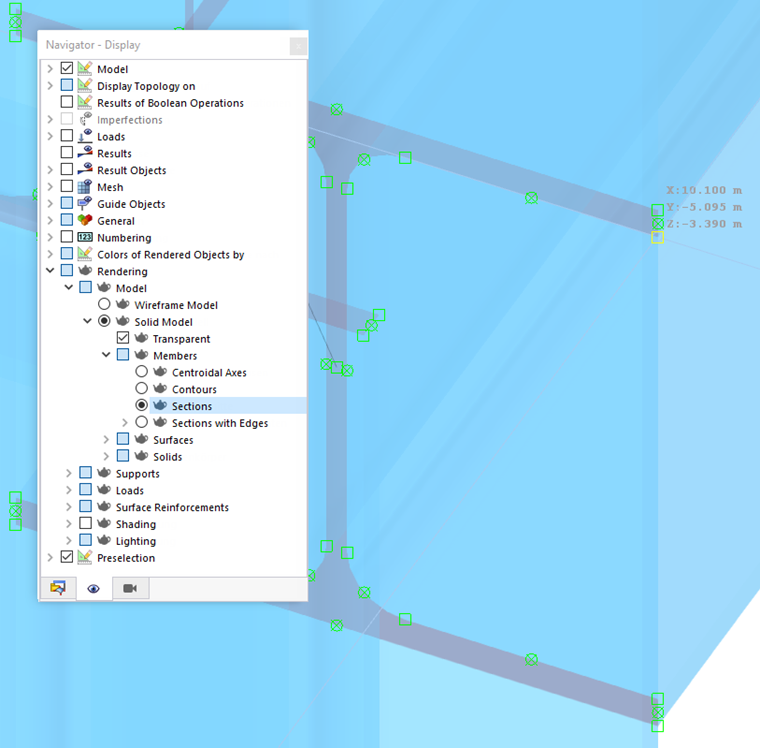

Параметры, доступные для 'Точек контурного сечения', предоставляют возможности привязки для положений на визуализированном сечении, таких как углы, края или угловые расстояния на краях сечения. Точки привязки появляются рядом с узлами задания линии.
Панель инструментов CAD
На панели инструментов CAD под таблицами можно включать и выключать фиксацию объекта, а также отдельные функции фиксации.
Кнопки имеют следующие функции:
|
Включение и выключение функции привязки для точек сетки |
|
Включение и выключение фиксации объекта |
|
Фиксация на свободных узлах и узлах линий |
|
Фиксация к центрам и фокусам |
|
Фиксация к пересечениям |
|
Фиксация в перпендикулярных точках |
|
Фиксация к расширениям |
|
Фиксация на параллельных линиях |
|
Фиксация к касательным |
|
Фиксация к четвертям круга |
|
Фиксация в точках деления линий |
|
Фиксация на расположении линий с абсолютным расстоянием |
|
Фиксация расположения линий с относительным расстоянием |
|
Фиксация к только фиксируемым точкам |
|
Фиксация точек пересечения решётки здания |
|
Фиксация в точках пересечения направляющих |
|
Фиксация точек пересечения фоновых слоев |
|
Фиксация к точкам толщины поверхности |
