Список 'Глобальные параметры' управляет всеми параметрами, которые вы используете для геометрии и загружаете данные в формулы.
Доступ к глобальным параметрам
Открыть список глобальных параметров можно следующими способами:

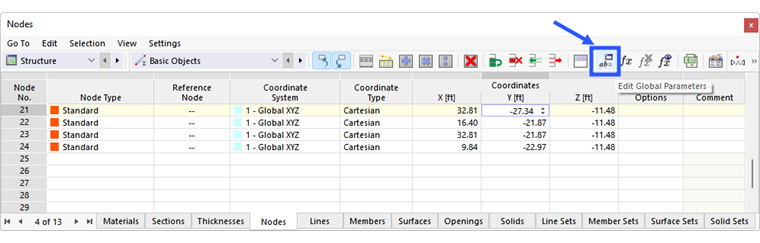

- Используйте кнопку
на панели инструментов таблицы.
- Кнопка
в диалоговом окне # extbookmark |изображение027970|Изменить формулу #
- Меню Правка → Общие параметры
Откроется диалоговое окно ' Изменить глобальные параметры '.
Каждая строка таблицы управляет параметром. Необходимо, чтобы 'Имя' параметра состояло из символов ASCII и вводилось без пробелов. Имя используется для адресации параметра в формулах. Каждое наименование параметра может быть присвоено только один раз. В столбце 'Символ' можно отобразить параметр с надстрочными и подстрочными индексами в формате HTML. Если символ соответствует параметру блока (см. Рисунок # extbookmark manual|image022416|Настройте параметры блока #), его также можно использовать для параметризации.
Выберите 'группу единиц' параметра в списке. Запись в списке указывает, представляет ли параметр длину, нагрузку, плотность и т. Д. Группы объектов отсортированы по категориям в списке.
' Тип определения ' определяет, описывается ли параметр значением или формулой. В зависимости от вашего выбора, вы можете ввести 'значение' или 'формулу' в следующие столбцы.
При вводе формулы вы можете не только использовать параметры списка, но и описывать ссылки на объекты. Оба варианта показаны на изображении выше. Применяются обычные соглашения JavaScript, которые также можно использовать для формул в ячейках таблицы и диалоговых окнах. Они описаны в главе Формулы .
