Конструкция
Функции программы

Сечение

Вкладка Сечение предназначена для назначения сечения. Здесь вы также можете задать тип изменения сечения и установить вращение стержня.

Распределение сечения

Распределение сечения регулирует тип изменения сечения вдоль стержня. При начальной установке 'Равномерно' считается, что изменение постоянное вдоль всей длины стержня. Для распределения в виде консоли или изменения по частям в списке предлагается несколько вариантов на выбор.

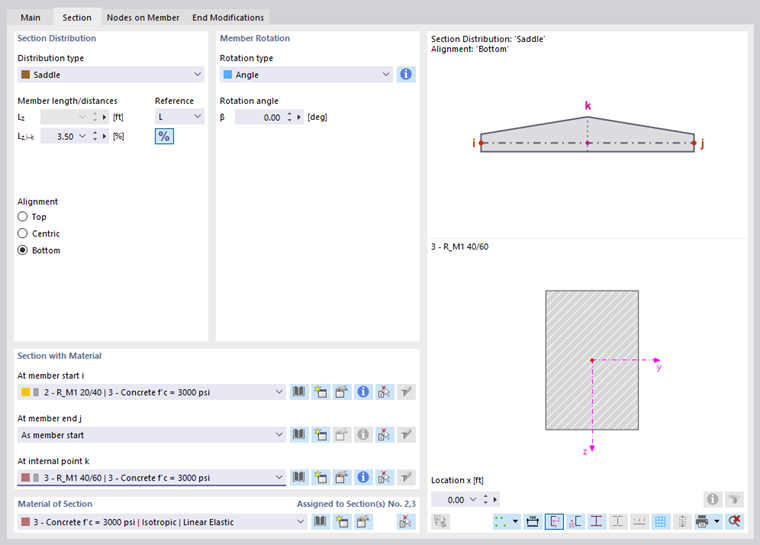

В полях ввода для 'Длины стержня/расстояния' можно задать точки определения областей. Параметры выбранного распределения представлены в графике справа. С помощью кнопки Относительный/абсолютный ввод можно переключаться между относительным и абсолютным вводом длин. Сечения в отдельных областях затем назначаются в разделе Сечение с материалом.

При неравномерном изменении сечения можно настроить 'Расположение' верхних и нижних кромок. Влияние трех полей выбора также показано в графическом изображении.

Назначив линию, вы можете графически проверить расположение сечений с помощью кнопки Просмотр модели .

Консоль из параметризованных сечений и профилей RSECTION

Как для сечений из библиотеки, так и для RSECTION следует учесть, что разность углов между отдельными частями консольного сечения должна быть меньше 0,1 рад (что соответствует ≈ 5,73°). Расположение частей сечений начала и конца должно иметь незначительные различия, в противном случае плоской поверхности вдоль стержня не будет. Например, для следующего начала и конца сечения нет линейного консольного изменения.

Для консоли из сечений RSECTION конечное сечение должно быть копией начального сечения. Не должны добавляться или удаляться геометрические объекты, такие как точки или элементы.

Совет

Вы можете проверить в рендеринге, правильно ли смоделирована консоль: только если линейное распределение сечения отображается корректно, возможно проведение расчёта в дополнительных модулях.

Брусы из клееной древесины

Для брусов из клееной древесины в списке предлагаются различные варианты исполнения (см. изображение Выбор распределения сечения):

  • Искривленный
  • Стропильный со скатной нижней стороной и постоянной высотой
  • Стропильный со скатной нижней стороной и постоянной высотой
  • Брус с изгибом (Fischbauchträger)

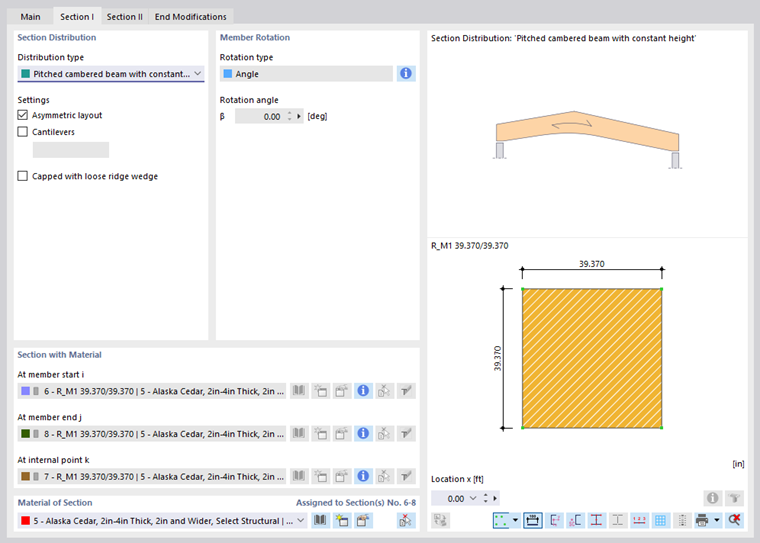

Параметры задаются на двух вкладках. Во вкладке 'Сечение I' вы указываете общую конфигурацию бруса и уточняете, будет ли 'Асимметричное расположение' или 'Консольное соединение' на стержне.

Инфо

Здесь сечение не может быть определено: параметры в разделе 'Сечение с материалом' получаются из геометрических параметров, установленных на вкладке 'Сечение II'.

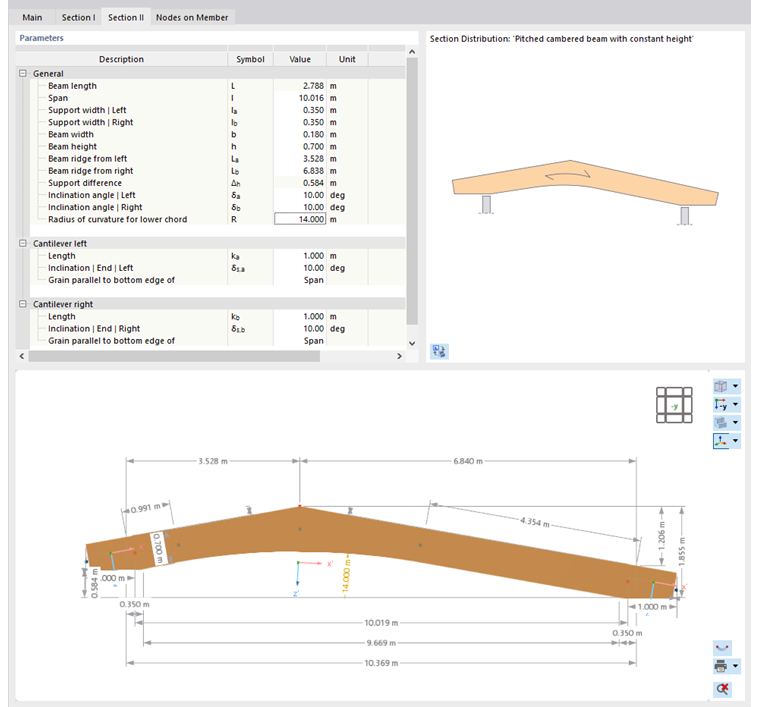

На вкладке 'Сечение II' вы определяете параметры, характерные для бруса, такие как размеры, наклон, радиус кривизны или ориентация волокон.

На графике ниже представлено описание отдельных параметров. Значение выбранной строки таблицы подчеркнуто цветом.

Сечение с материалом

В этом разделе стержню назначается сечение. Таким образом определяется жесткость стержня. Вы можете выбрать сечение из списка или снова определить его с помощью кнопок база данных и Новые (см. главу Сечения).

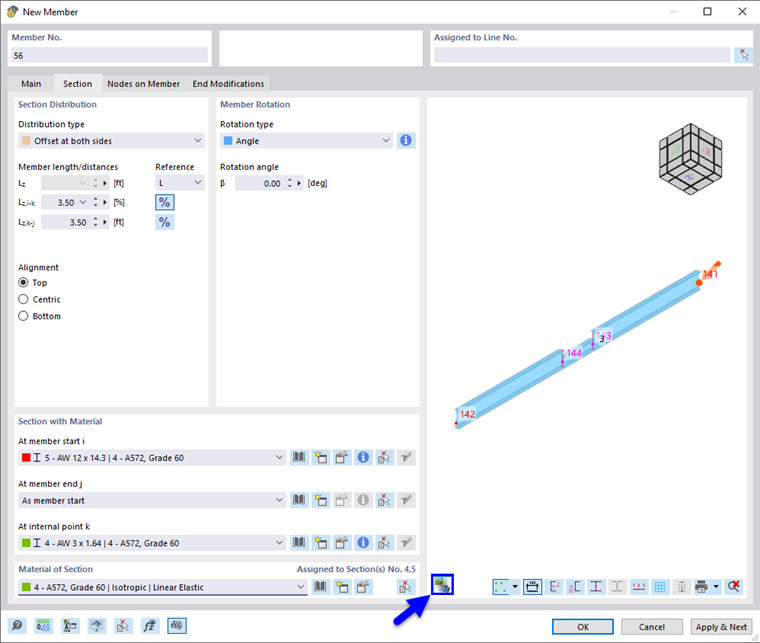

При равномерном распределении сечения для конца стержня и внутренней точки возможен только вариант 'Как начало стержня'. Для неравномерных вариантов распределения можно выбрать сечения 'На конце стержня j' и 'На внутренней точке k' в соответствии со схематическим изображением списка или определить их заново (см. изображение Стержень с двусторонним изменением сечения).

Инфо

Несовместимые типы сечений будут выделены в ходе проверки на достоверность.

Материал сечения

Помимо сечения, материал критически важен для жесткости стержня. Вы можете выбрать материал из списка или снова определить его с помощью кнопок база данных и Новые (см. главу Материалы).

Инфо

Даже для неравномерных распределений сечения допустим только однородный материал.

Вращение стержня

Стержневая xyz-система координат определена под прямым углом и правой резьбой (см. изображение Стержень со смещением). Локальная ось x представляет собой главную ось стержня. Она соединяет начальный и конечный узлы линии (положительное направление). Оси стержня y и z (или u и v для несимметричных сечений) отображают главные оси стержня.


Положение локальных осей y и z определяется следующим образом: Ось y располагается под прямым углом к продольной оси x и параллельно глобальной плоскости XY. Положение оси z определяется по правилу правой руки. Компонент z' оси z всегда указывает «вниз» (в направлении силы тяжести) — независимо от того, направлена ли глобальная ось Z вверх или вниз. Если стержень имеет вертикальное положение, ось y располагается параллельно глобальной оси Y, а ось z определяется по правилу правой руки.

Для поворота стержня можно выбирать разные варианты из списка.

  • Угол: Положительный угол β вращает оси y и z по направлению правой резьбы вокруг продольной оси x.

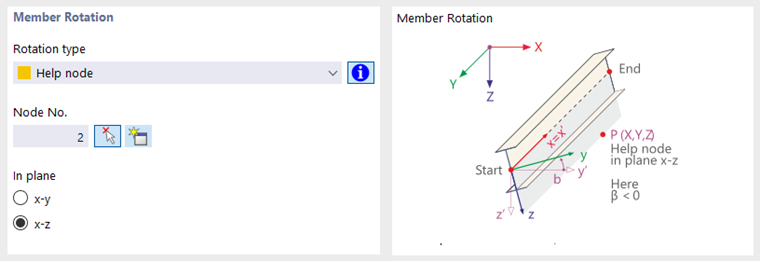

  • Вспомогательная точка: Установите опорный узел и укажите, какая ось стержня (y или z) должна быть направлена на этот узел. Вспомогательный узел не должен лежать на прямой, определяемой осью x стержня.
  • Внутрь: Если стержень размещен на полилинии, можно направить оси y или z единообразно внутрь.
  • Плоскость: Выберите опорную плоскость и укажите, какая ось стержня (y или z) должна быть направлена на плоскость.
Совет

В Вебинаре показано, как корректно настроить оси стержня для модели купола.
