Сочетания воздействий

Действия объединяются в комбинации действий ( AC ) в соответствии с критериями, описанными в стандарте. Комбинация воздействий описывает все возможности наложения загружений, содержащихся в воздействии, - не путать с комбинацией нагрузок, которая представляет собой только один вариант этих возможностей.

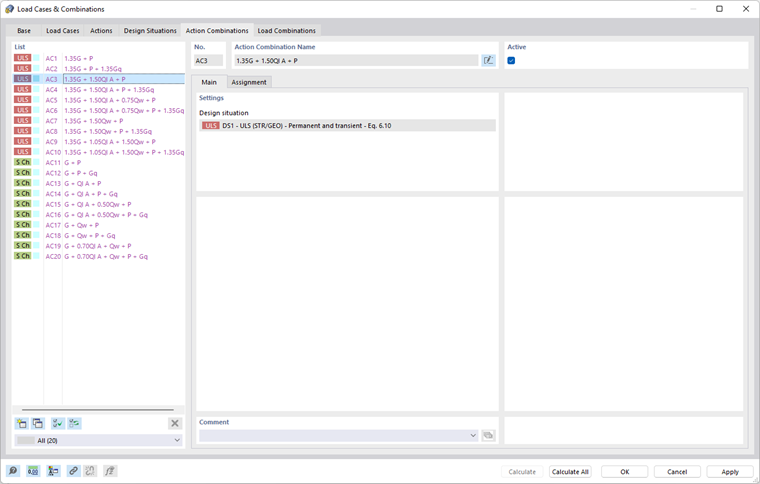

01 ' Вкладка «Сочетания воздействий» 'в диалоговом окне' Загружения и сочетания '

Когда вкладка активирована, комбинации действий генерируются в соответствии со стандартными правилами комбинирования '. Они перечислены по расчетным ситуациям.

' Название комбинации действий ' - это краткое описание. Он основан на коэффициентах надежности и символах действий и отражает правила сочетания.

Если вы выберете # extbookmark manual |сочетание-имя |Если вы активировали имена комбинаций в соответствии с категорией действия №, имена отображаются с названиями категорий действий.

02 Названия сочетаний с описанием категорий воздействий

Флажок Активно определяет, будет ли выбранная комбинация действий учитываться при создании комбинаций нагрузок.

Основное

На вкладке Основные вы можете проверить ' Расчетную ситуацию ', которая является основой каждой комбинации действий.

Придание

03 Назначение воздействий для сочетаний воздействий

На вкладке Назначение вы можете проверить действия, которые входят в комбинацию действий, и по каким критериям они объединяются.

Назначен для AC

В столбцах таблицы показаны действия с соответствующими коэффициентами частичной надежности и сочетания. Значения, указанные в столбце ' Фактор ', основаны на коэффициентах в соответствии со стандартом. EN 1990 касается частных коэффициентов безопасности γ, коэффициентов комбинации ψ, коэффициентов уменьшения ξ и, если применимо, коэффициентов надежности K_FI воздействия. Они применяются в зависимости от расчетной ситуации и категории воздействия.

Если действие в соответствии с EN 1990 действует как 'ведущее' в комбинации, оно помечается соответствующим образом. Он учитывается как действие Q_{k, 1} в правилах комбинирования.

Созданные сочетания нагрузок

Этот раздел диалога заполняется во время генерации, которая выполняется при переходе на вкладку ' Комбинации нагрузок '. Записи представляют собой номера комбинаций нагрузок, сгенерированных для текущей комбинации действий.
