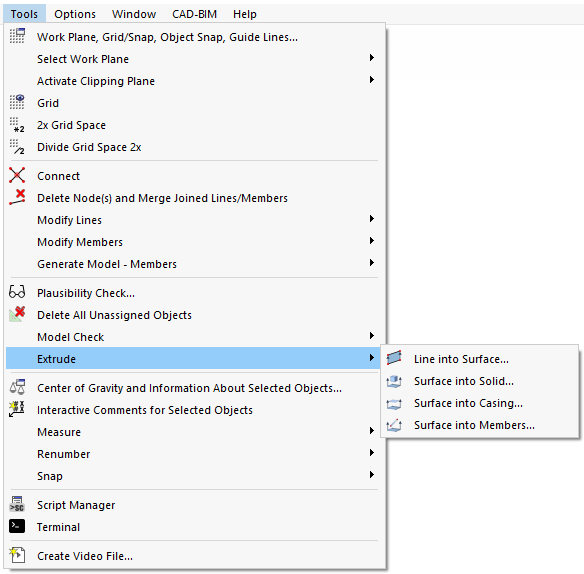

Поверхности можно быстро создавать с помощью вытягивания линий. Данная функция доступна в меню «Инструменты» → «Вытянуть» , а также в контекстном меню линии.

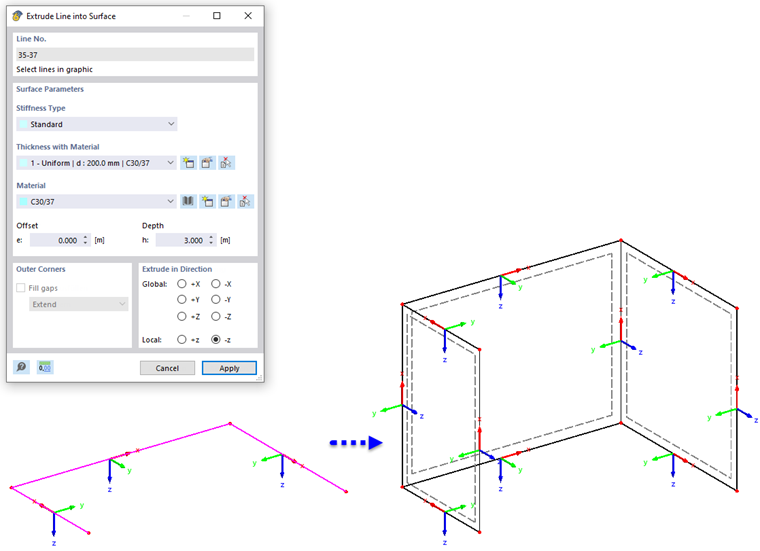

После выбора линии, она будет предустановлена в секции 'Линия №'. При необходимости, можно добавить больше линий, кликнув на них в рабочем окне. Однако все линии списка должны лежать в одной плоскости.
Задайте тип жёсткости, толщину и материал новой поверхности в качестве 'Параметров поверхности'. Если задано Смещение, поверхность создается на боковом расстоянии, которое относится к направлению вытягивания. Стороной можно управлять с помощью положительного или отрицательного знака. Введите высоту, чтобы определить размеры новой поверхности.
Когда несколько линий вытягиваются со смещением, существует несколько способов настройки скопированных линий в разделе диалога 'Внешние углы'. Таким образом, вы сможете заполнить возникающие пробелы.
В разделе диалога 'Вытягивание в направлении' введите общее или местное направление вытягивания. Для ориентации, местные оси линий отображаются на модели.
