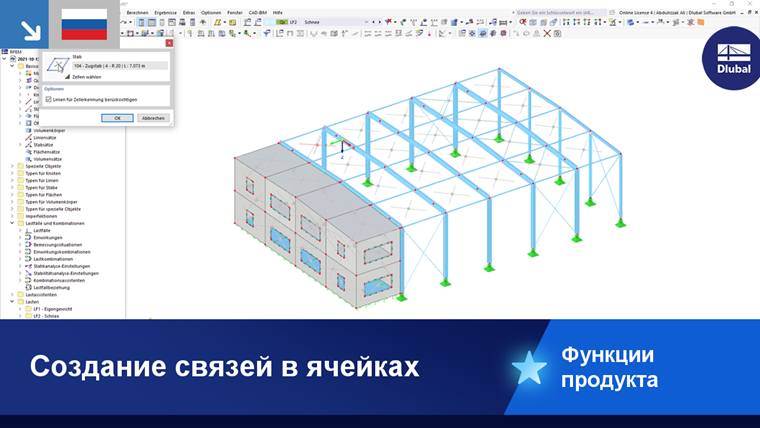

С помощью функции Создать связи в ячейках можно быстро создать диагонали для каркасной конструкции. Стержни при этом должны образовывать так называемую «ячейку» — ограниченную со всех сторон стержнями область в одной плоскости, сформированную четырьмя угловыми узлами.

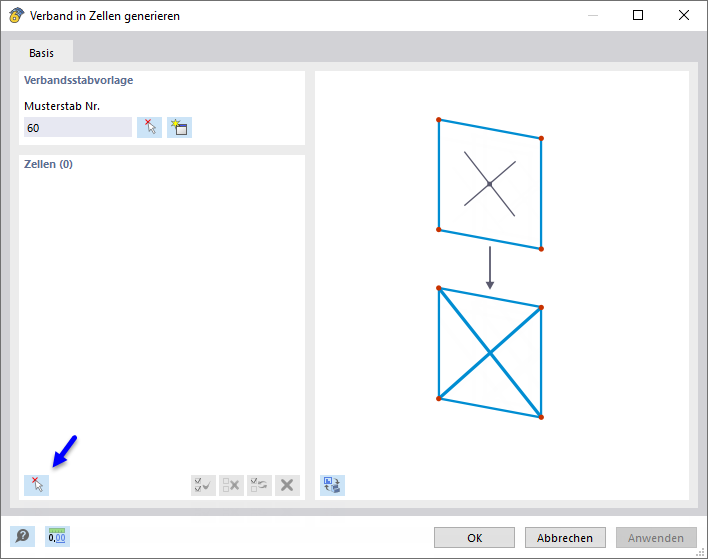

Вызовите функцию через меню Инструменты → Сгенерировать модель - Стержни. Появится диалоговое окно «Создать связи в ячейках».
В разделе «Шаблон стержня для связей» задайте образцовый стержень, сечение и тип стержня которого будут использоваться для диагоналей. С помощью кнопки
можно графически выбрать стержень в рабочем окне.
Затем нажмите кнопку
внизу в разделе «Ячейки» (отмечена на изображении выше). В графике все ячейки, которые программа распознает в модели, будут отмечены крестиком.
Щелкайте по нужным ячейкам последовательно, чтобы они отображались в цвете выбора. Нажмите ОК, чтобы вернуться в исходный диалог.

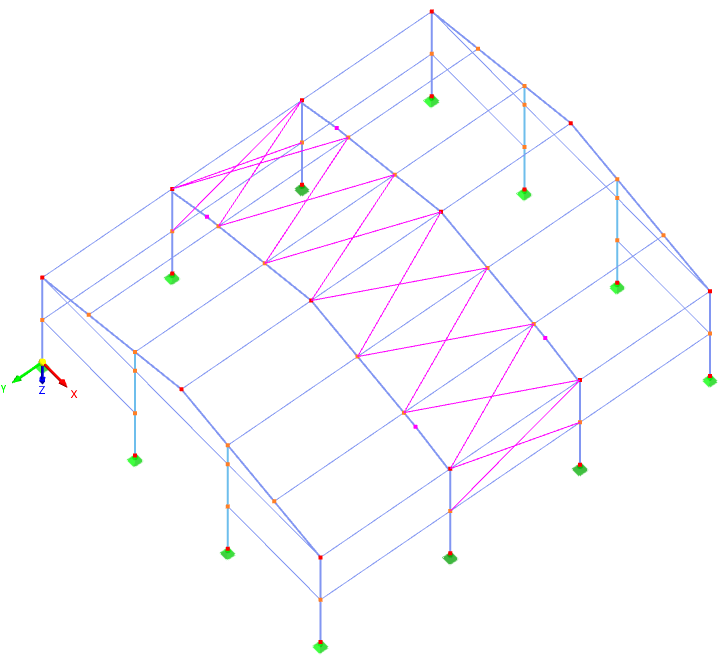

Выбранные ячейки занесены в список. При необходимости здесь можно внести изменения. После нажатия ОК программа создаст связи в заданных областях.
