ПРОЕКТ

Функция Проект в меню 'Изменить' → 'Управление' предоставляет различные возможности для проекции выбранных объектов на плоскость. На следующем рисунке показан стержень, копия которого проецируется в направлении X и параллельна плоскости (это означает: на плоскость, параллельную плоскости YZ).

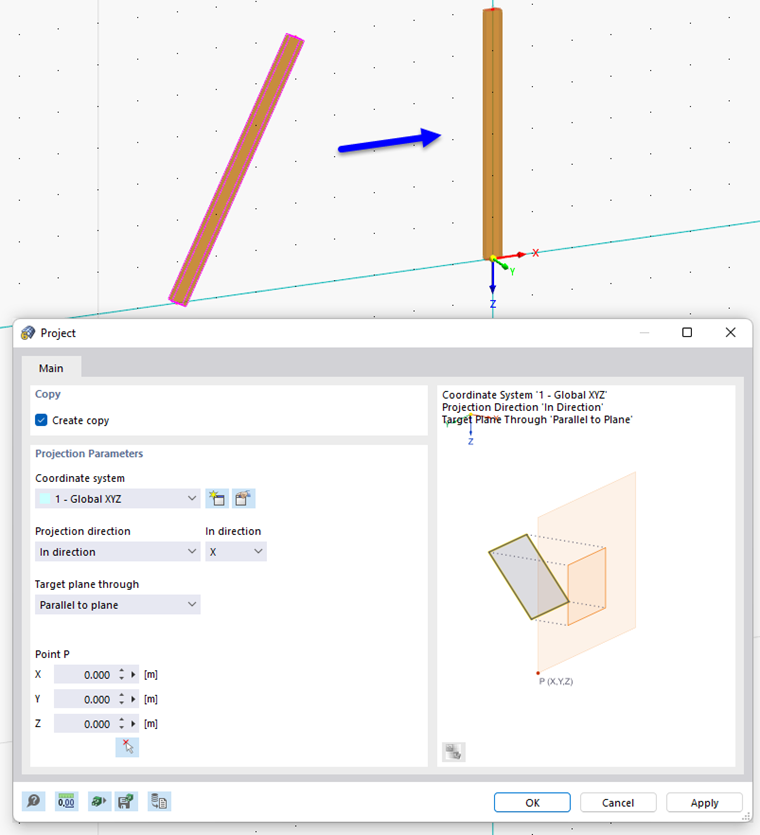

Проецирование стержня по оси X на плоскость

Копия

Если в поле флажка 'Создать копию' не установлен флажок, выбранные объекты будут проецироваться. Если вы хотите создать одну или несколько копий, установите флажок.

Параметры проекции

Задайте 'систему координат', в которой должны быть проецироваться объекты. Вы можете выбрать пользовательскую систему координат из списка или создать новую с помощью кнопки .

Введите ' Направление проекции '. В списке доступны два варианта:

• Вдоль оси: Объекты проецируются в направлении оси указанной системы координат. Выберите ось в списке 'Направление' и задайте целевую плоскость.
• Перпендикулярно целевой плоскости: Объекты проецируются на целевую плоскость, которая может лежать параллельно осям системы координат или свободно в пространстве.

Список 'Целевая плоскость через' предоставляет три варианта задания плоскости проекции:

• Параллельно плоскости: Плоскость проекции проходит параллельно плоскости, охватываемой осями заданной системы координат. Задайте 'Точку' P, которая лежит в этой плоскости.
• Параллельно плоскости вращения: Плоскость проекции проходит параллельно повернутой плоскости указанной системы координат. Выберите из списка ' плоскость '. В списке 'Повернуть вокруг оси' выберите, какую из двух осей нужно повернуть, и задайте 'угол поворота' Φ. Задайте 'Точку' P, которая лежит в этой плоскости.
• 3 балла: Плоскость проекции лежит в любом месте пространства. Введите координаты 'точки P₁ ',' точки P₂ 'и' точки P₃ ', чтобы задать плоскость. Используйте кнопку , чтобы задать точки графически.
