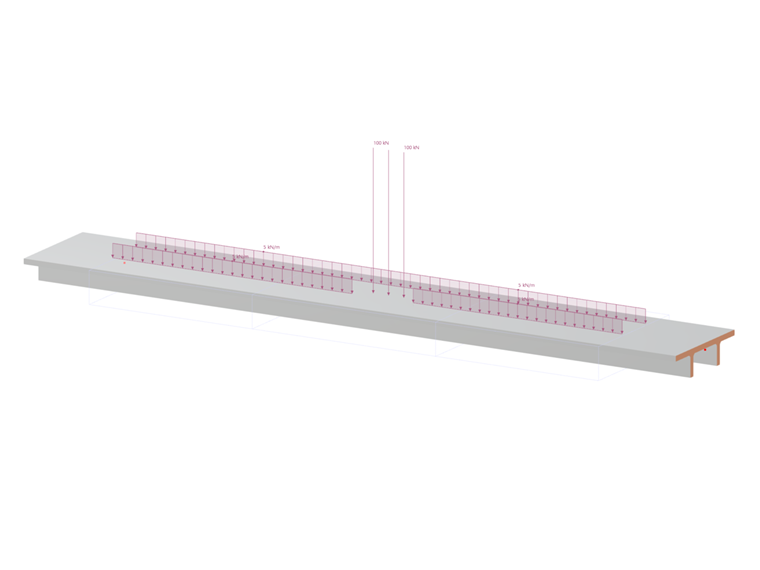

Ассистент нагрузки для моделей нагрузок позволяет собрать различные нагрузки в одной модели и применять их как комбинацию нагрузок.
Модели нагрузок необходимы для того, чтобы с помощью ассистента нагрузки Подвижные нагрузки прикладывать подвижные нагрузки к поверхностям и стержням.
Генерация на
Выберите в списке, на какие объекты следует создать нагрузки из модели нагрузок:
- На поверхности
- На стержни
Компоненты нагрузки
В этом разделе вы можете определить параметры нагрузки. Варианты ввода адаптированы к типу нагрузки и объяснены на графике диалога; они также различаются для поверхностей и стержней.
Количество компонентов нагрузки
Укажите, сколько нагрузок содержится в нагрузочной комбинации. Для каждой дополнительной компоненты этого "нагрузочного блока" добавляется категория. С помощью компонентов нагрузки вы можете описать подвижную нагрузку через силы и моменты.
Компонент нагрузки - Категории
Эти категории определяют параметры, которые вы можете задать далее.
Тип нагрузки
В списке доступны следующие варианты:
- Сила: Нагрузка является векторной величиной.
- Момент: Нагрузка является произведением силы и плеча.
Координатная система
Если нагрузка не относится к глобальной системе координат XYZ, вы можете выбрать или создать пользовательскую систему координат в списке.
Направление нагрузки
Выберите в списке направление, в котором действует нагрузка. В зависимости от системы координат доступны глобальные оси X, Y, Z или пользовательские оси U, V, W. Нагрузка может быть основана на истинной длине (индекс 'L') или проецированной длине (индекс 'P') линий.
Компонент нагрузки - Тип нагрузки

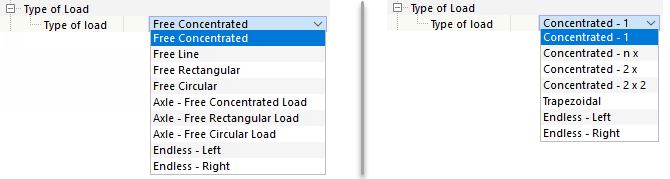

В списке доступны различные варианты, с помощью которых вы можете отобразить расположение нагрузки.
В следующих таблицах кратко описаны типы нагрузок. Вы можете затем указать параметры в следующей категории.
Типы нагрузок для поверхностей
| Тип нагрузки | Символ нагрузки | Описание |
|---|---|---|

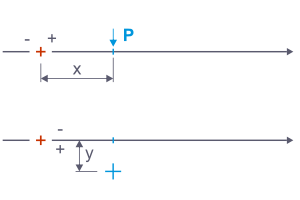

| Свободная одиночная нагрузка (одиночная сила, одиночный момент) | Укажите величину нагрузки 'P' или 'М', а также расстояние нагрузки 'x' вдоль и 'y' поперек от фиксированной точки положения нагрузки. | |

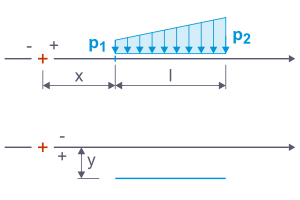

| Свободная линейная нагрузка (равномерно распределенная нагрузка, трапецеидальная нагрузка) | Укажите силы 'p1' и 'p2', расстояние 'x' и 'y', а также длину 'l' линейной нагрузки. | |

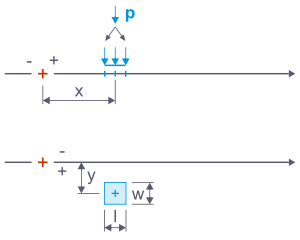

| Свободная прямоугольная нагрузка (нагрузка-блок) | Укажите расстояние 'x' и 'y', а также силу 'P'. Она будет пересчитана в поверхностную нагрузку, которая действует на заданную ширину 'w' и длину 'l'. | |

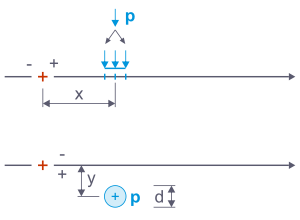

| Свободная круговая нагрузка (нагрузка-диск) | Укажите расстояние 'x' и 'y', а также силу 'P'. Она будет пересчитана в круговую поверхностную нагрузку, действующую на заданный диаметр 'd'. | |

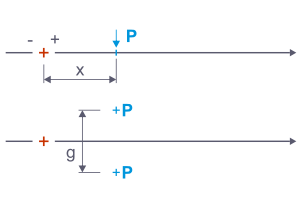

| Ось - Свободная одиночная нагрузка (пара сил, пара моментов) | Нагрузка 'P' или 'М' распределяется на две одиночные нагрузки на расстоянии ширины колеи 'g'. Укажите расстояние 'x' до фиксированной точки положения нагрузки. | |

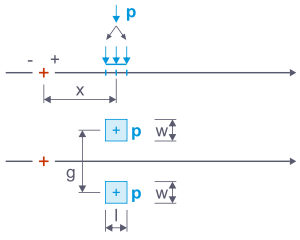

| Ось - Свободная прямоугольная нагрузка (парная нагрузка-блок) | Нагрузка 'P' распределяется на две поверхностные нагрузки на расстоянии ширины колеи 'g'. Они действуют на ширину 'w' и длину 'l' (например, площадь контакта колес). | |

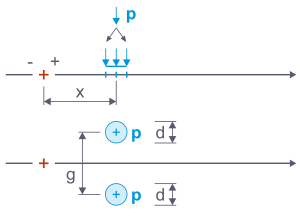

| Ось - Свободная круговая нагрузка (парная нагрузка-диск) | Нагрузка 'P' распределяется на две поверхностные нагрузки на расстоянии ширины колеи 'g'. Они действуют на круговую поверхность с заданным диаметром 'd'. | |

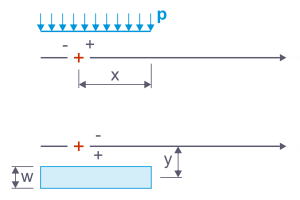

| Бесконечно - Влево (равномерная поверхностная нагрузка) | При каждом положении нагрузки накладывается постоянная нагрузка, которая действует до начала набора линий. Укажите величину нагрузки 'p', ширину 'w' и расстояние 'x' правого края нагрузки до точки закрепления нагрузки. С помощью расстояния 'y' вы можете сместить нагрузку поперек линии движения. | |

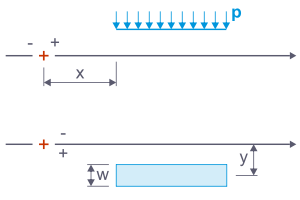

| Бесконечно - Вправо (равномерная поверхностная нагрузка) | При каждом положении нагрузки накладывается постоянная нагрузка, которая действует до конца набора линий. В этом случае укажите расстояние 'x' левого края нагрузки до точки закрепления нагрузки. |
Типы нагрузок для стержней
| Тип нагрузки | Символ нагрузки | Описание |
|---|---|---|

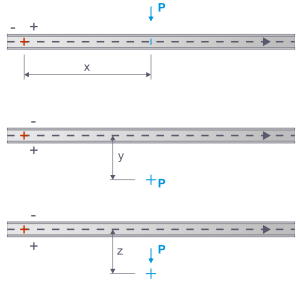

| Точечно - 1 (одиночная сила, одиночный момент) | Укажите величину нагрузки 'P' или 'M', расстояние 'x' положения нагрузки вдоль фиксированной точки нагрузки, а также эксцентриситеты 'y' и 'z' поперек линии движения. | |

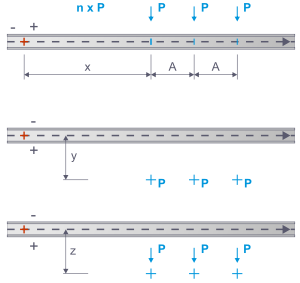

| Точечно - n x (одинаковые силы, моменты) | Одинаковые одиночные нагрузки действуют с постоянным интервалом друг от друга. Укажите величину нагрузки, расстояние 'x' первой нагрузки до фиксированной точки положения нагрузки, расстояние 'A' между нагрузками, а также эксцентриситеты 'y' и 'z' поперек линии движения. | |

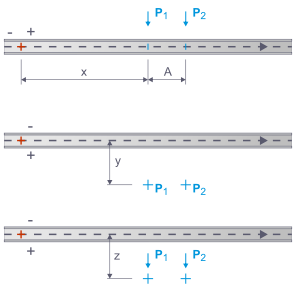

| Точечно - 2 x (пара сил, пар моментов) | Две различные одиночные нагрузки движутся вдоль стержня. Укажите величину нагрузки, расстояние 'x' первой нагрузки до фиксированной точки положения нагрузки, расстояние 'A' между нагрузками, а также эксцентриситеты 'y' и 'z' поперек линии движения. | |

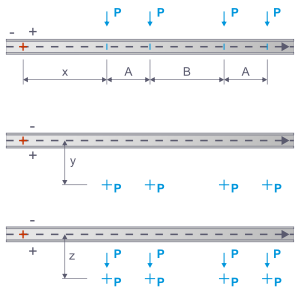

| Точечно - 2 x 2 (пара сил, пар моментов) | Две пары с одинаковыми одиночными нагрузками движутся вдоль стержня. Укажите величину нагрузки, расстояние 'x' первой нагрузки до фиксированной точки положения нагрузки, расстояние 'A' между нагрузками одной пары и 'B' между парами нагрузок, а также эксцентриситеты 'y' и 'z' поперек линии движения. | |

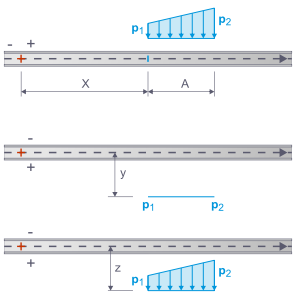

| Трапециевидно (равномерно распределенная нагрузка, трапецеидальная нагрузка) | Укажите силы 'p1' и 'p2', расстояние 'x' до фиксированной точки положения нагрузки, длину 'A' распределенной нагрузки, а также эксцентриситеты 'y' и 'z' поперек линии движения. | |

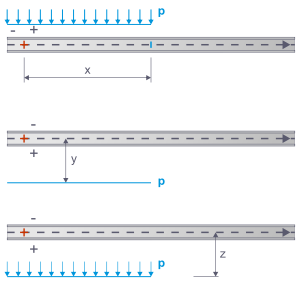

| Бесконечно - Лево (равномерно распределенная нагрузка) | При каждом положении нагрузки накладывается постоянная нагрузка, которая действует до начала стержня или набора стержней. Укажите величину нагрузки 'p' и расстояние 'x' правого края нагрузки до фиксированной точки положения нагрузки. С помощью эксцентриситетов 'y' и 'z' вы можете сместить нагрузку поперек линии движения. | |
| Бесконечно - Право (равномерно распределенная нагрузка) | При каждом положении нагрузки накладывается постоянная нагрузка, которая действует до конца стержня или набора стержней. Укажите величину нагрузки 'p' и расстояние 'x' левого края нагрузки до фиксированной точки положения нагрузки. С помощью эксцентриситетов 'y' и 'z' вы можете сместить нагрузку поперек линии движения. |
Компонент нагрузки - Параметры
Параметры соответствуют Тип нагрузок, которые вы установили ранее. В правой части графического интерфейса символически демонстрируется значение параметров.
Позиция x
Позиция x описывает расстояние нагрузки от фиксированной точки положения нагрузки вдоль линии движения. Эта точка в эскизе обозначена красным крестиком.
Позиция y / Эксцентриситет y
Эта информация позволяет размещать нагрузки параллельно линии движения. Положительное значение размещает нагрузку справа от линии движения, отрицательное - слева от нее.
Эксцентриситет z
Эта информация позволяет размещать нагрузки на стержни ниже или выше линии движения. Положительное значение размещает нагрузку на стороне положительной оси стержня z.
Ширина колеи g
Для нагрузок на оси вы можете указать расстояние центра пары нагрузок в соответствии с эскизом.
Величина нагрузки P / M / p
С помощью этих параметров вы можете указать величины силы P или момента M. Для линейных и распределенных нагрузок укажите величины p1 в начале линии и p2 в конце линии. Если оба значения различны, то это трапецеидальная нагрузка.
Ширина b
Для прямоугольных нагрузок вы можете определить ширину нагрузки. Она представляет собой размер зоны приложения нагрузки поперек направления движения.
Если имеется бесконечная нагрузка, то в этом столбце указывается ширина полосы движения, на которую действует равномерное распределение нагрузки.
Длина l
Здесь вы можете указать длину зоны нагрузки в направлении движения или длину линейной нагрузки.
Геометрические условия учитываются при использовании смещения и буфера (см. главу Подвижные нагрузки ): Поверхности получают только частичные нагрузки от зон приложения.
