Подвижные нагрузки

Помощник нагрузки Подвижная нагрузка облегчает задачу применения движущихся нагрузок на поверхности или стержни. Вы можете использовать не только отдельные нагрузки, но и Модели нагрузок, состоящие из нескольких нагрузок, которые перемещаются по модели пошагово. Практические области применения включают нагрузки от кранов и транспортных средств для мостовых конструкций. Программа создает соответствующие загруженные случаи из положений подвижной нагрузки.

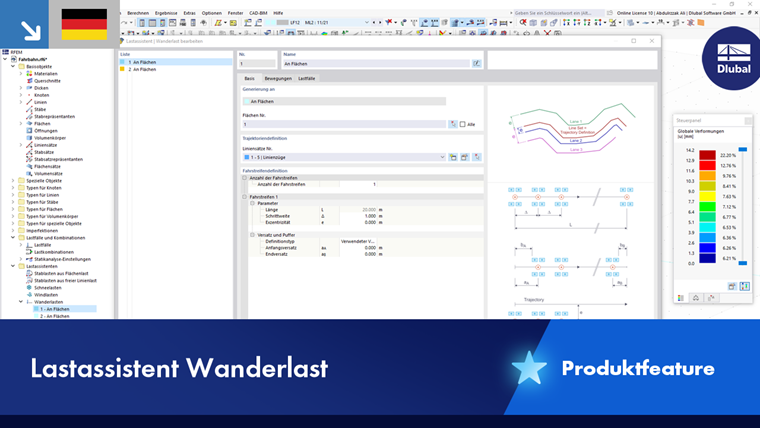

Диалог «Новый Мастер нагрузок | движущаяся нагрузка»

Основные

На вкладке Основные вы определяете геометрические параметры подвижной нагрузки, такие как объекты, направление движения и шаг между положениями нагрузки.

Генерация на

Выберите в списке, на каких объектах должны создаваться нагрузки:

• На поверхностях
• На стержнях

Параметры ввода настроены в соответствии с этой настройкой.

Если нагрузка движется только по определенным поверхностям или стержням, отключите флажок 'Все'. Затем вы можете ввести номера соответствующих объектов вручную или выбрать их на модели с помощью кнопки .

Определение траектории

В этом разделе вы настраиваете топологию движущихся нагрузок: Набор линий (для поверхностей) или стержни и наборы стержней (для стержней) определяют путь, по которому нагрузки перемещаются по поверхностям или стержням.

Набор линий включает одну или несколько линий, которые описывают направление движения нагрузки. Это удобно, если в модели RFEM уже имеется "ведущая линия" для нагрузок. Если набор линий еще не определен, создайте его с помощью кнопки . Появится диалог Новый набор линий .

С помощью кнопки вы можете редактировать текущий набор линий, а с помощью кнопки выбрать другой набор линий в модели графически.

При параллельных нагрузках вы можете, например, разместить набор линий посередине и затем определять определение полос движения с соответствующими эксцентрицитетами.

Определение полос движения

Эта секция управляет количеством параллельных полос, шагом нагрузок и расстояниями подвижной нагрузки от набора линий или от начала и конца линии.

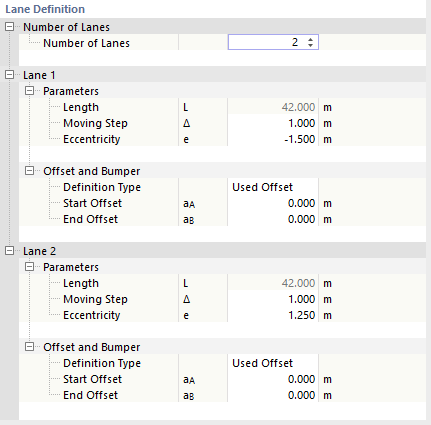

Определение смещенных полос движения

Количество полос движения

Для подвижных нагрузок на поверхностях вы указываете, сколько полос расположено параллельно линейной цепи. Для каждой дополнительной полосы добавляется категория.

Для подвижных нагрузок на стержнях количество полос движения определяется автоматически исходя из количества выбранных стержней и наборов стержней.

Полосы – Параметры

Для информации отображается 'Длина' L набора линий или стержня/набора стержней.

Укажите 'Шаг' Δ, чтобы определить, через какие равные промежутки нагрузки перемещаются по поверхностям и стержням. Чем меньше шаг, тем больше создается загруженных случаев.

'Eксцентрицитет' e позволяет размешать нагрузки на поверхностях рядом с линией движения. Это позволяет, например, использовать граничные линии поверхности в качестве ссылки, не определяя новые линии. Подвижные нагрузки движутся на боковом расстоянии параллельно линиям набора линий. Правило знаков: направление набора линий задается порядком линий. Положительный эксцентрицитет размещает нагрузки слева от линии движения в направлении взгляда, отрицательный эксцентрицитет – справа.

Полосы – Смещение и буфер

Создание нагрузок начинается с начального узла первой линии в наборе линий или первого стержня в наборе стержней и заканчивается в конечном узле последней линии или стержня. Параметры этой категории позволяют изменить начальную и конечную точки подвижной нагрузки. Выберите в списке, присутствует ли 'Смещение' или 'Буфер'.

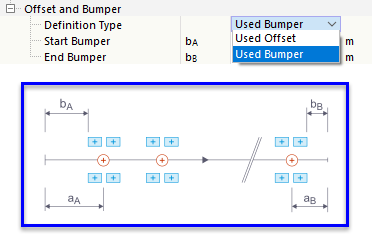

Типы определения и схема параметров смещения и буфера

• Смещение: Начальное смещение a_A описывает расстояние первой позиции нагрузки от начального узла набора линий или стержней, конечное смещение a_B – расстояние последней позиции нагрузки от конца согласно эскизу.

• Буфер: С помощью начального буфера b_A и конечного буфера b_B вы можете установить области в начале и конце набора линий или стержней, которые останутся свободными от нагрузок. Буферы важны для крановых балок и конструкций с боковыми ограничениями. Модели нагрузок с отрицательными x-позициями перемещаются, например, чтобы не заходить в начальный буфер.

Движения

На вкладке Движения вы присваиваете полосам подходящие модели нагрузок.

Определение схем движения

Помощник нагрузки использует так называемые "схемы движения", которые позволяют управлять, какие комбинации нагрузок перемещаются по каким полосам.

Определение полос

Выберите в списке одну из полос, которую вы задали на вкладке 'Основные' при определение полос и указали для нее параметры. Если нагрузки движутся параллельно по нескольким полосам, вы можете указать следующие полосы в остальных строках.

Модель нагрузки

Во втором столбце укажите состав подвижной нагрузки, который движется вдоль полосы. Список позволяет выбрать из определенных как модели нагрузок составов нагрузок.

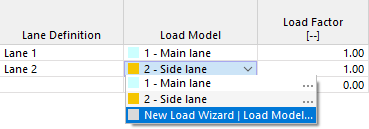

Создание новой модели нагрузки через опцию списка

С помощью опции '...' вы можете отредактировать модель нагрузки или создать новый состав нагрузок через пункт 'Новый помощник нагрузки | Модель нагрузки'.

Фактор нагрузки

Вы можете масштабировать воздействие отдельных моделей нагрузок с помощью множителей.

Расстояние

Этот столбец доступен, если вы повторно выбираете полосу для присвоения нагрузки. Это позволяет разместить состав нагрузки смещением на одной и той же линейной/стержневой цепи, например, если модели нагрузок с двойной осью последовательно перемещаются по поверхности или стержню.

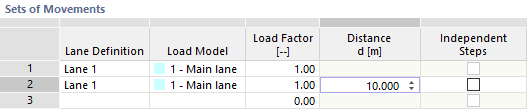

Схема нагрузки с размещением расстояния

Расстояние от фиксированной точки предыдущей позиции нагрузки указывается как положительное значение.

Независимые шаги

Этот столбец также доступен только тогда, когда полоса появляется несколько раз (см. изображение выше). По умолчанию флажок не установлен. При этом следующие модели нагрузок перемещаются синхронно с первой вдоль полосы.

Если эта опция активирована, обе комбинации нагрузок движутся независимо друг от друга по поверхностям или стержням, как по отдельности, так и вместе. При комбинациях минимальное расстояние между положениями нагрузок учитывается за счет разрыва, определенного в предыдущем столбце. Это может привести к появлению большого количества загруженных случаев.

Загруженные случаи

На вкладке Загруженные случаи перечислены шаги нагрузки с загруженными случаями, которые получаются из параметров топологии и нагрузки.

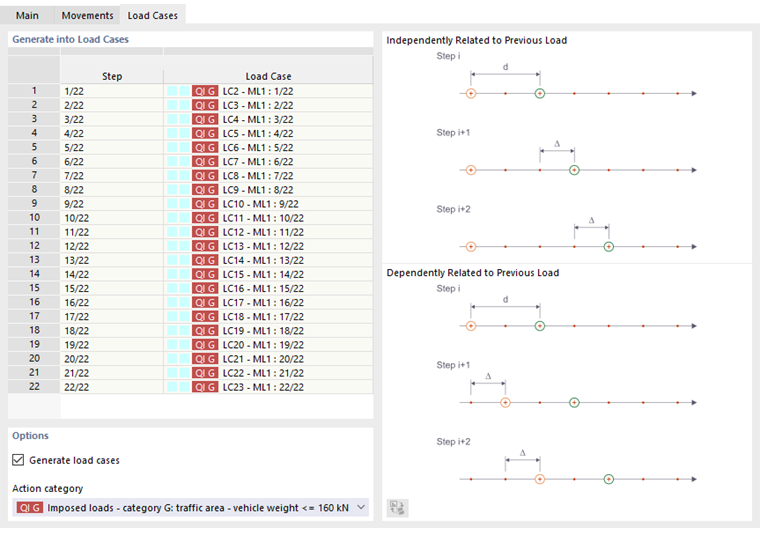

Сгенерированные нагрузки

Генерировать в загруженные случаи

Столбец 'Шаг' указывает количество положений нагрузок. Для каждого шага создается загруженный случай, которому присваивается обозначение ML (Подвижная нагрузка) с номером шага нагрузки. При генерации используются следующие свободные номера загруженных случаев или заполняются пропуски в нумерации.

Опции

Флажок 'Генерировать загруженные случаи' установлен по умолчанию. Это автоматически создает загруженные случаи. Если вы удалите флажок, генерируемые загруженные случаи будут удалены. Вы можете затем самостоятельно назначать положения нагрузок отдельным загруженным случаям. С помощью опции списка 'Новый загруженный случай' вы можете создать новые загруженные случаи.

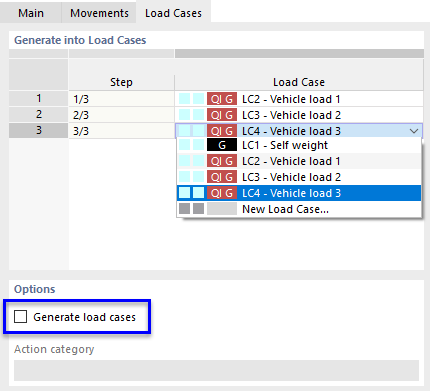

Ручное назначение конечных шагов

Для сгенерированных загруженных случаев назначается подходящая категория воздействия . Она определяет, какие частичные коэффициенты безопасности и коэффициенты комбинаций применяются при совмещении нагрузок.
