Диафрагма балок

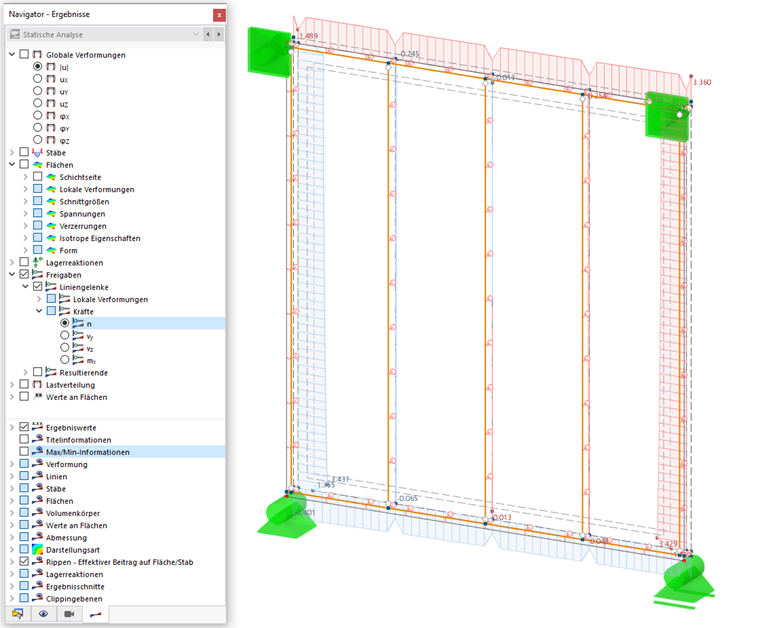

Если вы выбираете тип толщины Балочная панель, в диалоговых разделах можно описать характеристики стены из древесных панелей или иной составной конструкции из стержней и поверхностей. Специфические конструкции можно при необходимости определить на других вкладках. Из параметров элементов (краевые и внутренние ребра, обшивка, соединители) создается тип толщины стержень-поверхность, который также учитывает податливости соединительных элементов.

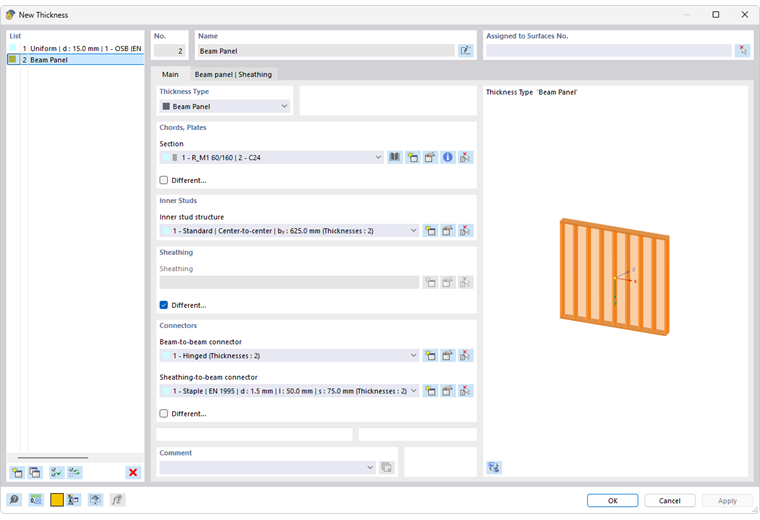

Диалоговое окно «Новое сечение», значение для типа сечения «Сетка балок».

Основы

На вкладке Основы вы определяете общие характеристики элементов, из которых состоит балочная панель.

Краевые ребра

Назначьте сечение внешних рамных стержней. Вы можете выбрать это сечение из списка или использовать кнопки и , чтобы определить новое (см. главу Сечения).

Если края панелей не имеют однородного сечения, поставьте галочку в поле "Разное". После этого можно присвоить стержневые сечения на вкладке Балочная панель | Балки.

Внутренние ребра

В разделе Внутренние ребра вкладки Основы вы устанавливаете сечение и расстояние внутренних стержней. Если еще не определен тип для внутренних ребер, нажмите кнопку . Откроется диалог 'Новая конструкция внутренних ребер'.

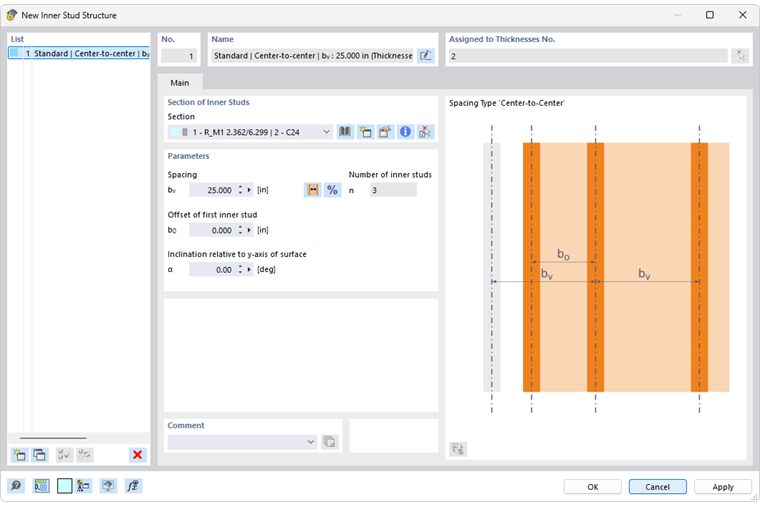

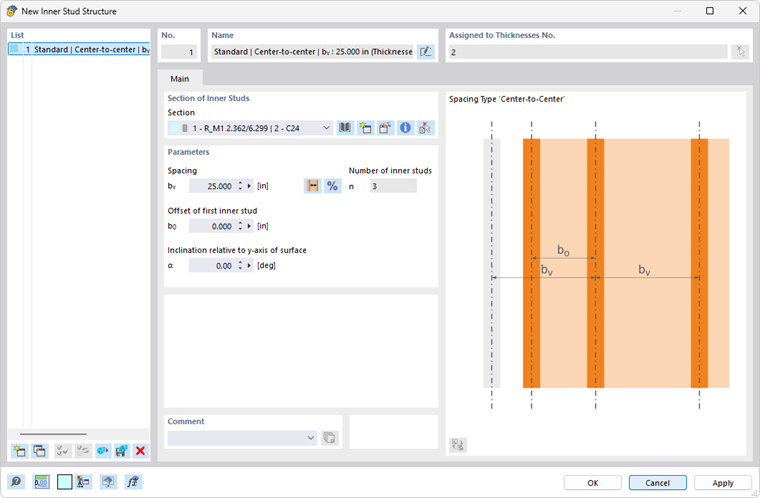

Диалоговое окно «Новая конфигурация внутренних рёбер»

Выберите 'Сечение' из списка. С помощью кнопок и вы можете определить новое сечение (см. главу Сечения).

Далее установите 'Расстояние'. С кнопкой вы можете контролировать, является ли расстояние b_v шагом или чистым размером (см. графику диалога). Кнопка позволяет переключить ввод с абсолютных значений на относительные расстояния. Шаг и чистый размер относятся к оси x поверхности. Первое положение предполагается там, где наибольшее отклонение в отрицательном направлении оси x.

'Количество внутренних ребер' определяется геометрией поверхности.

Обшивка

В разделе Обшивка вкладки Основы вы устанавливаете характеристики панелей. Поскольку деревянные панели чаще всего обшиты с одной стороны, как правило, отмечено поле 'Разное'. Вы можете назначить обшивку в вкладке Балочная панель | Обшивка для передней или задней стороны. Если обшивка с двух сторон, отключите это поле. Нажмите на кнопку , чтобы создать новый тип. Откроется диалог 'Новая обшивка'.

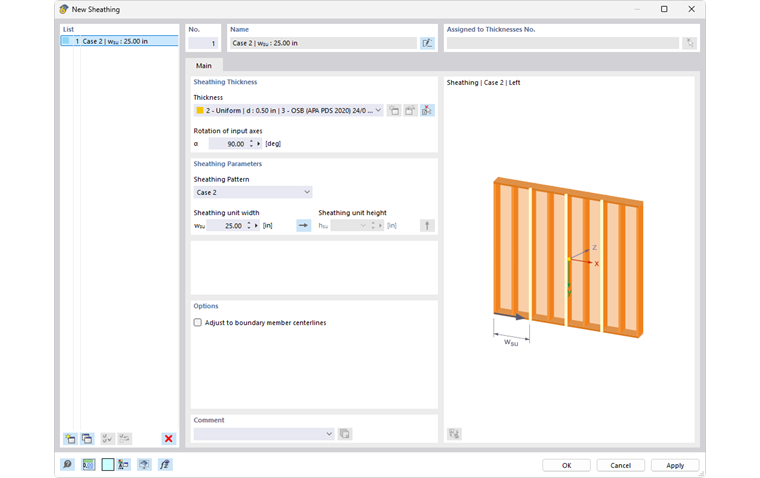

Диалог «Новое обшивка»

Выберите 'Толщину обшивки', выбрав соответствующую запись в списке уже определенных толщин. Кнопка предлагает возможность определения новой толщины с соответствующим материалом. Для деревянных обшивок часто применяют OSB, гипс или твердые материалы. При необходимости можно выполнить 'Поворот осей ввода'.

Выберите подходящий образец обшивки в списке для задания расположения обшивки:

• Случай 1: Полностью покрытая обшивка
• Случай 2: Вертикальные полосы обшивки с шириной w_su
• Случай 3: Горизонтальные полосы обшивки с высотой h_su
• Случай 4: Смещённые вертикальные полосы обшивки с шириной w_su и высотой h_su
• Случай 5: Смещённые горизонтальные полосы обшивки с шириной w_su и высотой h_su
• Случай 6: Параллельные вертикальные полосы обшивки с шириной w_su и высотой h_su

Первое положение предполагается там, где наибольшое отклонение в отрицательном направлении оси x или в положительном направлении оси y. Если это не так, вы можете изменить расположение с помощью кнопок или .

Поле 'Подгонка по центральным линиям краевых стержней' позволяет расположить края панелей по центру сечения краевых ребер. При этом ширина панели будет соответственно подогнана.

Соединители

В разделе Соединители вкладки Основы вы устанавливаете характеристики соединений между краевыми и внутренними ребрами, а также между обшивкой и внутренними ребрами.

Соединители ребро-ребро

Соединение краевых и внутренних ребер по умолчанию шарнирное. Для определения другого типа соединения нажмите кнопку . Откроется диалог 'Новое соединение ребро-ребро'.

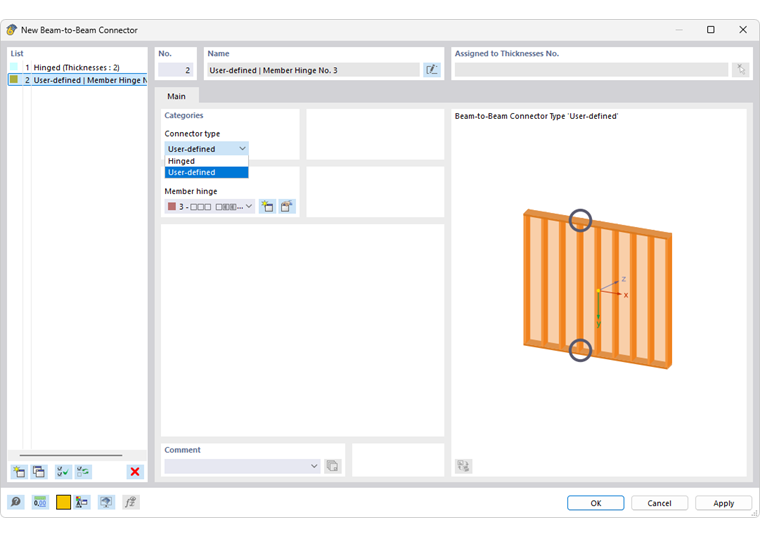

Диалоговое окно «Новый соединительный элемент рёбер»

В списке 'Тип соединения' доступны два варианта:

• Шарнирное: Стержневое шарнир по осям y и z
• Пользовательское: Возможность назначения типа шарнира с пользовательскими степенями свободы и жесткостями (см. главу Стержневые шарниры)

Если для соединителей ребер не определены однородные условия шарниров, поставьте галочку на 'Разное'. Можно будет назначить типы соединений на вкладке Балочная панель | Соединители.

Соединители обшивка-ребро

Если еще не определен тип соединения между обшивкой и внутренними ребрами, нажмите кнопку . Откроется диалог 'Новое соединение обшивка-ребро'.

Диалоговое окно «Новый соединитель с ребрами обшивки»

В этом диалоге вы определяете, как краевые и внутренние ребра соединяются с обшивкой. В списке 'Тип соединения' доступны следующие варианты:

• Гвоздь
• Скоба
• Пользовательский

Для гвоздей вы можете выбрать из другого списка, по какому стандарту будет производиться расчет жесткости:

• EN 1995 (Таблица 7.1)
• CSA O86 (A.11.7)
• NDS (SDPWS Таблица C4.2.3D)
• Пользовательский

Для гвоздей и скоб вы можете указать 'Размер соединителя' (диаметр гвоздя или размер скобы) и 'Расстояние между соединителями'. Это определяет жесткости соединителей для каждой стороны и направления. Опция 'Пользовательский' позволяет как задать параметры соединительных элементов, так и назначить 'Линейный шарнир' (см. главу Линейные шарниры). Это позволяет, например, моделировать нелинейные кривые скольжения.

Жесткость соединительных элементов учитывается в каждом направлении. Если это не соответствует условиям, поставьте галочку на 'Учитывать жесткость соединителей только по длине'.

Если для краевых и внутренних ребер не определены однородные соединители, поставьте галочку на 'Разное'. Можно будет назначить типы соединений на вкладке Балочная панель | Соединители.

Балочная панель | Балки

Если вы отметили поле Разное в разделе Краевые ребра, вы можете отдельно назначить сечения на краях панелей. Перейдите на вкладку 'Балочная панель | Балки'.

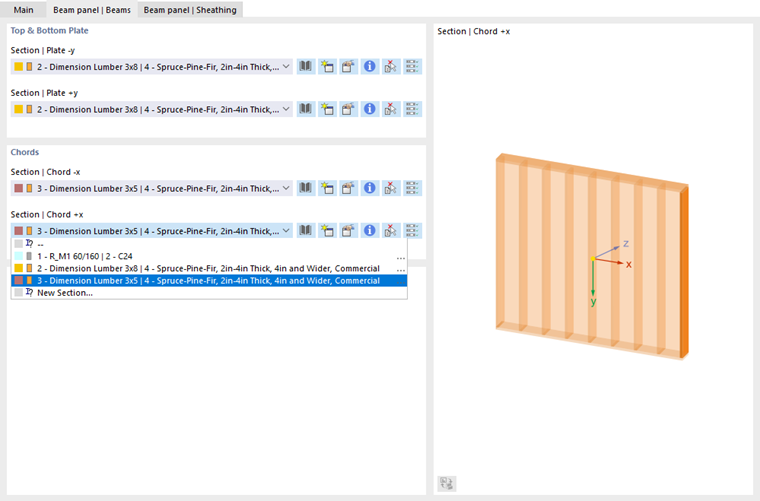

Задание различных сечений для крайних ребер

В разделе 'Верхняя и нижняя плита' вы можете назначить сечения, которые ориентированы в направлении положительной и отрицательной y-осей поверхности – то есть верхний и нижний контурный профиль.

В разделе 'Пояса' вы можете назначить сечения, ориентированные в направлении положительной и отрицательной x-оси поверхности (стойки на краях панели).

Балочная панель | Обшивка

В разделе Обшивка по умолчанию отмечено поле Разное. На вкладке 'Балочная панель | Обшивка' вы можете определить, покрыта ли балочная панель с одной или двух сторон и какими именно панелями.

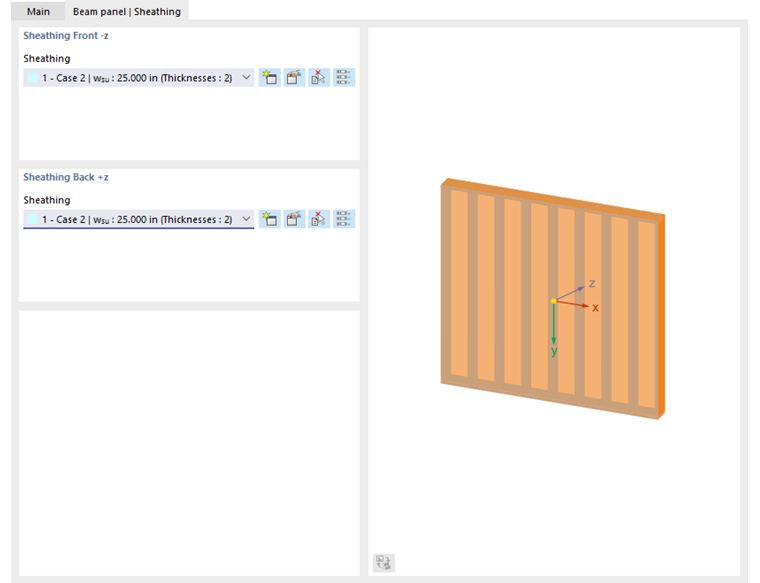

Определение облицовки с обеих сторон

Выберите обшивку из списка. 'Обшивка спереди -z' относится к отрицательной стороне поверхности (в противоположном направлении локальной оси z), 'Обшивка сзади +z' относится к положительной стороне поверхности. Нажатие кнопки устанавливает обшивку одной стороны для противоположной.

С помощью кнопки вы можете определить другой тип обшивки в диалоге Новая обшивка.

Балочная панель | Соединители

Если вы отметили поле Разное в разделе Соединители, вы можете отдельно определить соединения между краевыми и внутренними ребрами, а также между обшивкой и внутренними ребрами. Перейдите на вкладку 'Балочная панель | Соединители'.

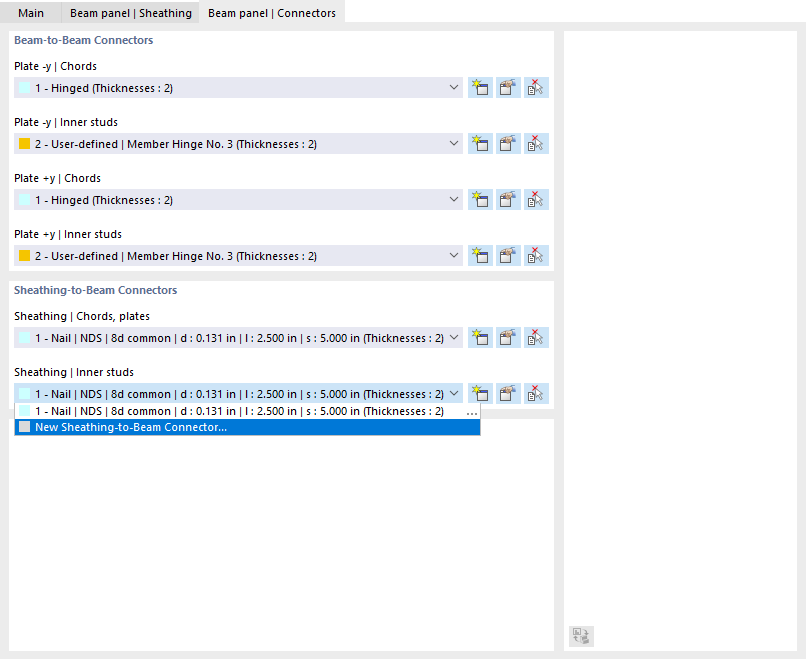

Определение разных соединителей

В разделе 'Соединители ребро-ребро' вы можете назначить типы соединений, которые присутствуют между краевыми и внутренними ребрами в направлениях положительной и отрицательной y-осей поверхности – то есть между верхней и нижней контурными профилями с двумя стойками и между верхним и нижним контурными профилями с внутренними ребрами.

С помощью кнопки вы можете определить другой тип соединения в диалоге Новое соединение ребро-ребро.

В разделе 'Соединители обшивка-ребро' вы можете назначить типы соединений, которые присутствуют между обшивкой и краевыми, а также внутренними ребрами.
