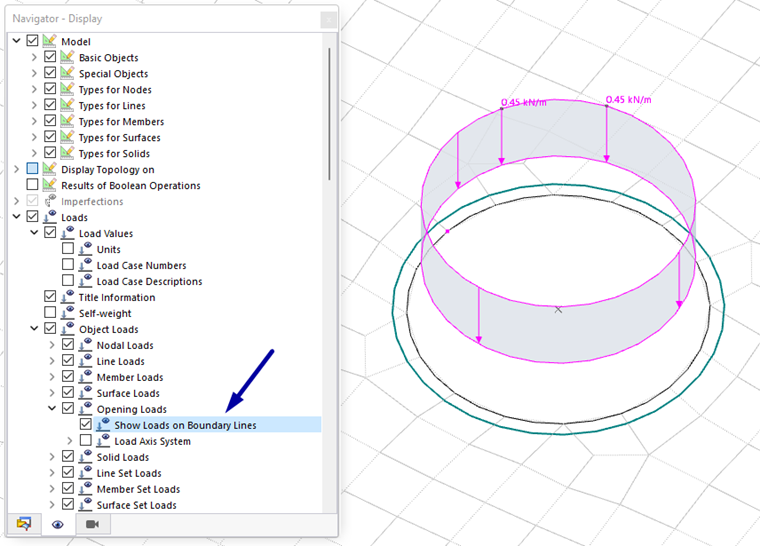

Нагрузки на отверстия - это силы, действующие на отверстия в поверхностях. Это позволяет смоделировать нагрузку на поверхность, доступную в области отверстия, например, нагрузку на люк. Нагрузка распределяется по граничным линиям проема.
В списке выберите ' Загружение ', которому вы хотите назначить нагрузку.
Категории
' Типом нагрузки ' может быть только сила, которая действует равномерно или линейно в области отверстия.
В списке 'Распределение нагрузки' доступны для выбора два варианта:
- Равномерное/трапециевидное: Нагрузка имеет постоянную величину. Она применяется в качестве трапециевидной нагрузки к граничным линиям прямоугольного отверстия.
- Линейный/трапециевидный: Нагрузка на поверхность распределяется линейно переменно. В разделе диалога 'Параметры' можно указать три контрольных узла с соответствующими значениями нагрузки. Нагрузка приложена в виде трапециевидной нагрузки к граничным линиям проема.
система координат
Нагрузка на поверхность может действовать перпендикулярно плоскости нагрузки (' Local z ') или по отношению к общей системе координат XYZ. В качестве альтернативы, вы можете выбрать пользовательскую систему координат или создать новую.
Направление нагрузки
Если нагрузка на поверхность действует не перпендикулярно плоскости нагрузки, а в направлении общей оси, в списке отображаются различные варианты.
Нагрузка на поверхность может быть связана с фактической площадью (например, весовой нагрузкой) или с предполагаемой площадью (например, снеговой нагрузкой). Направление нагрузки показано в эскизе диалога.
параметры
Введите величину равномерной нагрузки на поверхность. Если нагрузка является линейно переменной, можно задать номера трех узлов с назначенными нагрузками. Используйте кнопку
, чтобы выбрать узлы графически в рабочем окне.
Опции
С помощью флажка 'Сглаживание сосредоточенной нагрузки' можно сгладить точечные нагрузки, которые могут возникать в случае сложной геометрии в процессе распределения нагрузки. Таким образом, сосредоточенные нагрузки будут распределены на смежные линии.
