Нагрузки на поверхность — это силы, моменты, массы, температурные воздействия или вынужденные деформации, действующие на поверхности. Отверстия исключаются из области действия нагрузки на поверхность.
Выберите в списке 'Случай нагрузки', которому должна быть присвоена нагрузка.
Категории
В списке 'Тип нагрузки' доступны следующие варианты для выбора:
| Тип нагрузки | Описание |
|---|---|
| Сила | Равномерная, линейно-переменная или радиально действующая сила на поверхности |
| Температура | Равномерная, линейно-переменная по толщине поверхности или радиально распределенная температурная нагрузка (положительное значение нагрузки: поверхность или верхняя сторона поверхности нагревается) |
| Продольная деформация | Изменение длины ε в виде растяжения или сжатия поверхности вследствие принудительного воздействия (положительное значение нагрузки: поверхность растягивается) |
| Начальная кривизна | Вынужденное искривление поверхности |
| Вращательное движение | Центробежная сила от массы и угловой скорости ω, действующая на поверхность |
| Масса | Равномерно распределенная по поверхности масса, важная для динамических расчетов |

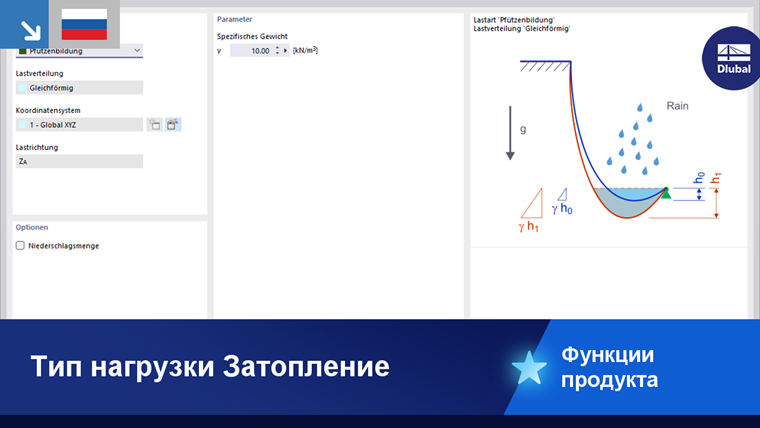

| Застой воды | Дождевая нагрузка на многоволновые поверхности (водяные мешки) с учетом стекающих частей |
| Поиск формы (только для аддона Formfindung) | Равномерная сила, напряжение или провисание для нагрузки поиска формы (см. главу Нагрузки поиска формы руководства по поиску формы) |
Тип нагрузки и действие знаков отображаются на верхней графике диалогового окна.
В списке 'Распределение нагрузки' доступны различные варианты для отображения распределения нагрузки.
Схема распределения нагрузки отображается на верхней графике диалогового окна. В разделе 'Параметры' вы можете затем задать значения, опорные узлы и другие характеристики нагрузки.
В списке 'Система координат' укажите, действует ли нагрузка в направлении локальных осей поверхности xyz или глобальных осей XYZ. В качестве альтернативы можно выбрать или создать пользовательскую систему координат. Локальная ось z направлена перпендикулярно поверхности.
Выберите в списке 'Направление нагрузки', чтобы определить направление действия нагрузки. В зависимости от системы координат доступны локальные оси поверхности x, y, z, глобальные оси X, Y, Z или пользовательские оси U, V, W.
Нагрузка на поверхность может быть отнесена к истинной площади (как нагрузка от собственного веса) или к проекционной площади (как снеговая нагрузка). Направление нагрузки отображается на эскизе в диалоговом окне.
Параметры
Задайте значение нагрузки для силы, момента или массы. При точечных или переменных нагрузках доступны несколько полей ввода, в которых можно описать линейную нагрузку. Значение параметров отображается на эскизе нагрузки.

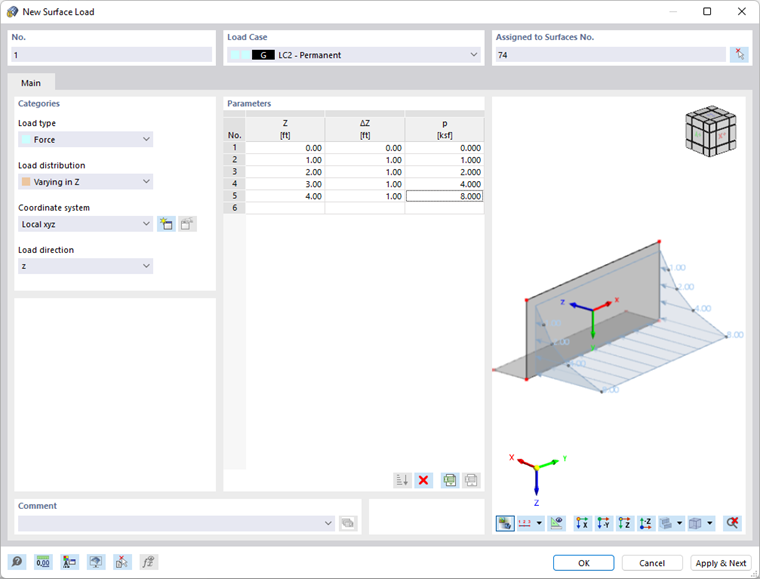

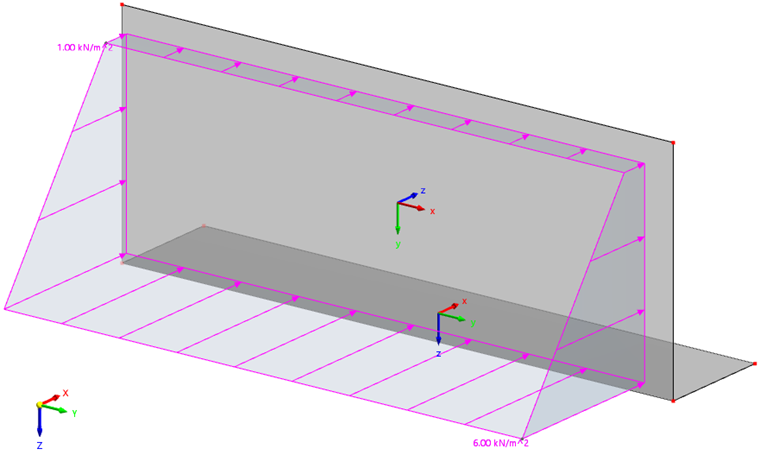

Для типа нагрузки 'Переменная по Z' доступна таблица для описания координат Z с соответствующими значениями нагрузки.
Опции
С помощью опции 'Отображение на противоположной стороне' можно повлиять на отображение векторов нагрузки.
