Модификации жесткостей поверхностей

Модификация жесткости поверхности предлагает различные возможности для воздействия на жесткость поверхности. Dieser Typ kann dann in einer Strukturmodifikation bestimmten Flächen zugewiesen werden.

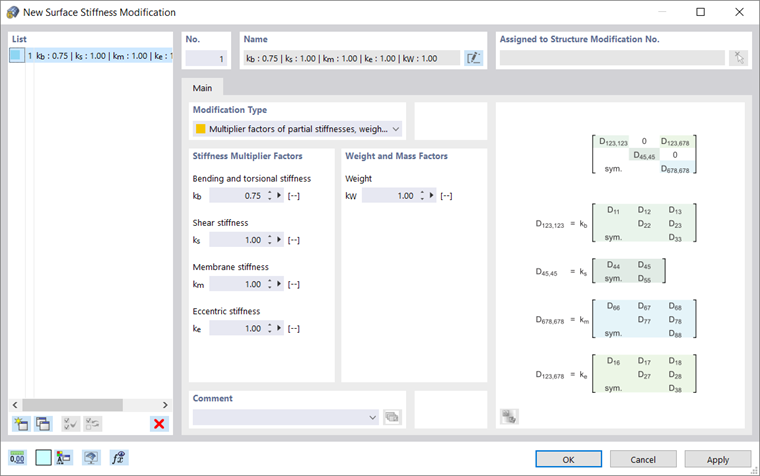

' Диалоговое окно «Новое изменение жесткости поверхности»

Тип модификации

In der Liste stehen verschiedene Typen zur Auswahl. Die weiteren Abschnitte des Dialogs sind auf den Modifizierungstyp abgestimmt.

Выбор типа модификации

Множители

Sie können die Steifigkeit auf verschiedene Weise über 'Multiplikationsfaktoren' anpassen:

• Gesamtsteifigkeiten: Alle Elemente der Steifigkeitsmatrix werden einheitlich mit dem Faktor 'k' multipliziert.
• Teilsteifigkeiten, Gewichte und Massen: Die Elemente der Steifigkeitsmatrix und das Gewicht sind über spezifische Faktoren modifizierbar.
• Steifigkeitsmatrixelemente: Jedes Element der Steifigkeitsmatrix kann durch einen Faktor beeinflusst werden.

Das Bild Neue Flächensteifigkeitsmodifizierung zeigt, wie die Biege- und Torsionssteifigkeit auf 75 % reduziert wird.

Предпочтения

Für US- und kanadische Normen bestehen Modifizierungsmöglichkeiten, um die Steifigkeitsfaktoren normkonform anzusetzen.

ACI 318-19 / CSA A23.3

Настройки для ACI

Wählen Sie den 'Komponententyp' in der Liste aus:

• Стены без трещин
• Стены с трещинами
• Плоские пластины и плиты

Der Faktor k_b zur Ermittlung der Biege- und Torsionssteifigkeit wird jeweils gemäß Norm eingestellt.
