Конструкция
Функции программы

Размеры

Размеры вносят важный вклад в понимание моделирования. Возможны различные виды размерных обозначений, которые вы можете настроить по своему усмотрению.

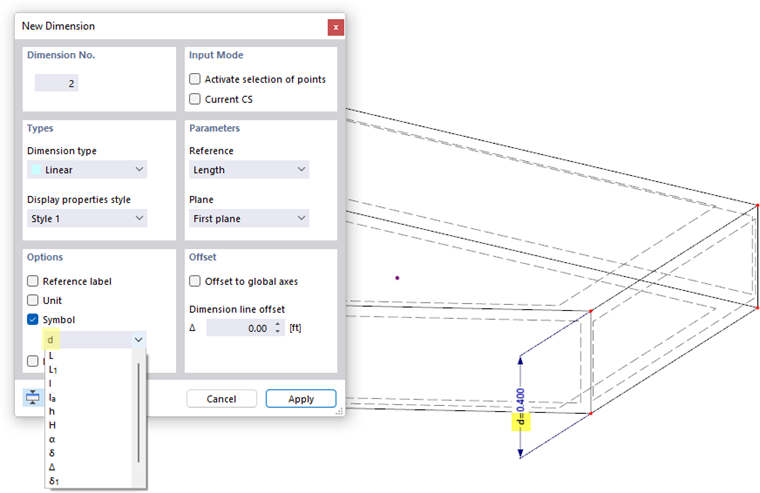

С помощью функций кнопки Bemaßung на панели инструментов CAD можно установить размеры непосредственно на модели.

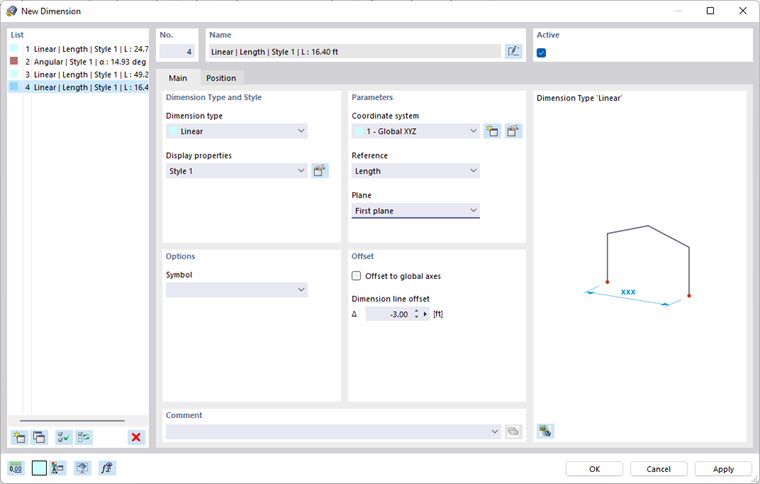

Для этого в небольшом диалоговом окне Новое обозначение размера установите параметры. Затем щелкните объекты, определяющие размер, в окне рабочей области.

Основа

Вкладка Основа позволяет определить, какой тип размера будет использоваться и как он будет выглядеть.

Тип и стиль размеров

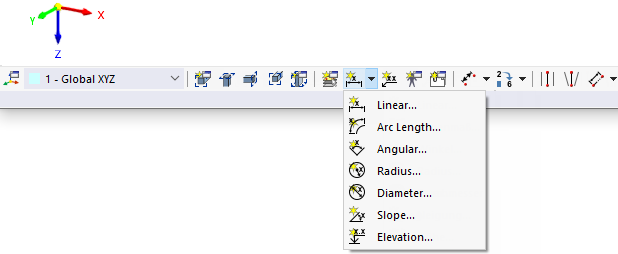

В списке представлены различные 'типы размеров'. Они соответствуют функциям кнопок (см. изображение Кнопки для размеров).

Линейная Расстояние между двумя или более узлами
Дуга Длина между узлами дуги
Угол Угол между тремя узлами или двумя линиями
Радиус Радиус окружности или дуги
Диаметр Диаметр окружности или дуги
Наклон Угол наклона между линией и плоскостью
Высота Отметка высоты узла

'Настройки отображения' управляют тем, с какими размерными символами и шрифтами будет показан размер. Текущий 'стиль' можно проверить с помощью кнопки Изменить : откроется диалог 'Настройки отображения' с предварительным просмотром размера. При необходимости там можно изменить стиль для отдельных типов размеров.

Опции


Вы можете дополнить размер размерным символом. Введите 'символ' или выберите соответствующий элемент из списка.

Совет

Вы также можете использовать HTML-команды и специальные символы (сущности): например, с помощью &gamma; будет отображен символ γ, с тегами <sub> можно получить подстрочные символы, а с тегами <sup> — надстрочные (например, d<sub>1</sub> создаст d1).

Параметры

Для размеров длин в этом разделе можно установить параметры измерения.

Определите 'систему координат', к которой будет относиться размер. Вы можете выбрать пользовательскую систему координат из списка или создать новую с помощью кнопки Новые .

С помощью 'основания измерения' можно управлять, будет ли размер относиться к истинной длине между точками определения или к проекции в одном из глобальных направлений.

'Плоскость' определяет, где будет нанесена размерная линия. Эта настройка относится к осям системы координат. При переключении между элементами списка 'Первая плоскость' и 'Вторая плоскость' эффект будет виден на графике диалога или в окне рабочей области.

Смещение

'Смещение размерной линии' Δ описывает расстояние размерной линии от объектов–ориентиров. В диалоговом окне кнопки это расстояние можно задать графически (см. шаг (5) на изображении Графическая установка размеров).

Если активировать поле 'Смещение к глобальным осям', можно определить расстояние размерной линии с глобальной привязкой к координатам.

Положение

Вкладка Положение управляет объектами и параметрами, определяющими размер.

Размещение размеров

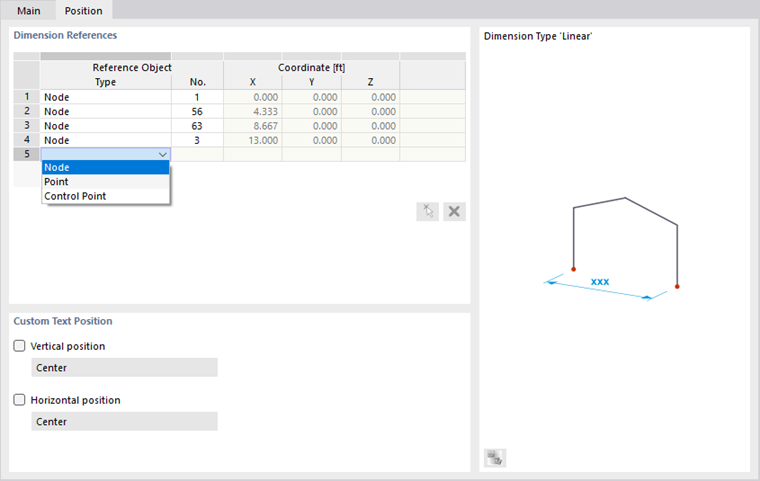

Возможности ввода в этом разделе зависят от типа размера. Для линейных размеров объекты связи управляются в таблице: в столбце 'Тип' определите тип объекта связи. Затем укажите 'номер' узла или точки. Если поле ввода активно, объект связи можно также графически определить с помощью кнопки Выбрать индивидуально . Таблица предлагает возможность связать размерную линию с другими узлами без удаления и повторного определения размера.

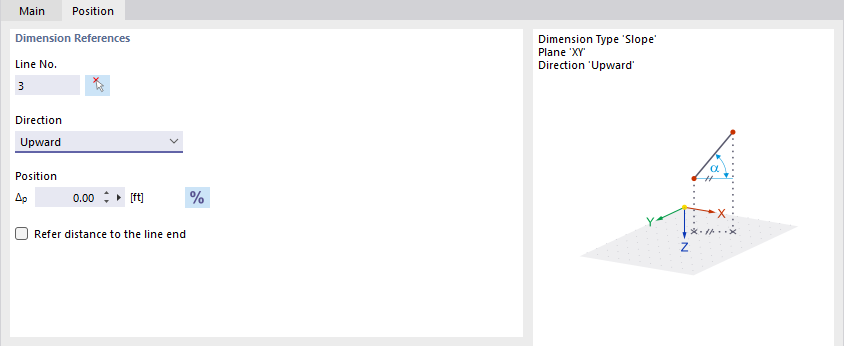

При угловом размножении (тип 'Наклон') в этом разделе можно определить 'линию', направление угла и расположение размера относительно начала или конца линии.

Пользовательское положение текста

По умолчанию текст размера размещается в центре. Чтобы настроить 'Вертикальное положение' или 'Горизонтальное положение', активируйте соответствующее поле. Затем вы можете выбрать подходящее положение из списка.

Отображение размеров

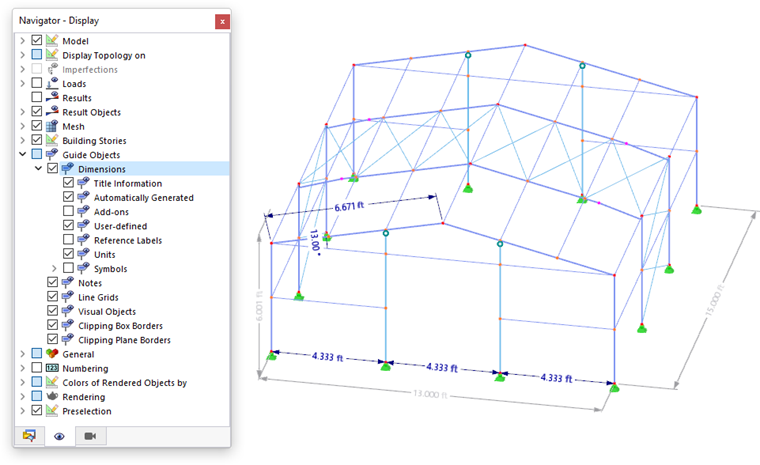

Отображение размеров можно включать или выключать в 'Навигаторе — Отображение'. В категории Размеры доступны возможности для управления отображением. Например, можно активировать отображение единиц или симвовов.

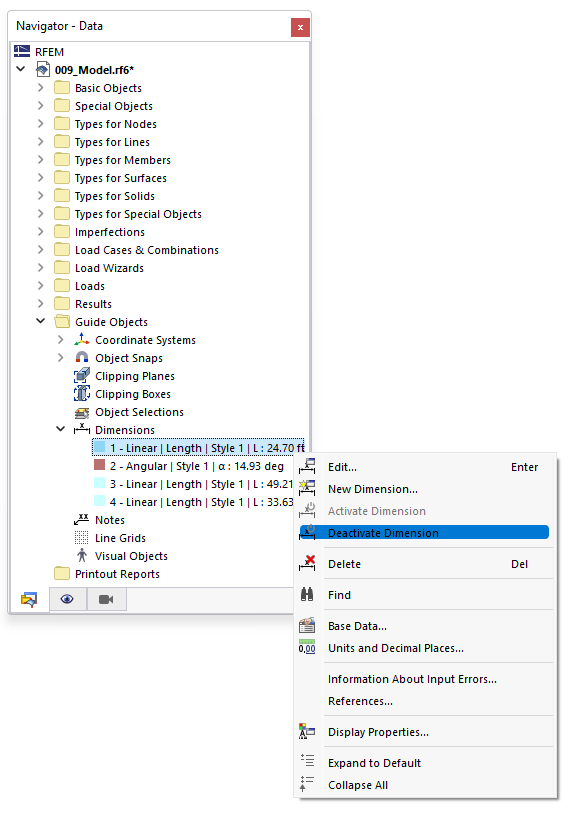

В 'Навигаторе — Данные' можно управлять отображением размеров индивидуально.

Альтернативно можно использовать поле Активировать в диалоговом окне (см. изображение Новое обозначение размера).

Инфо

Размеры автоматически изменяются при изменении геометрии модели.

Размеры для результатов стержней

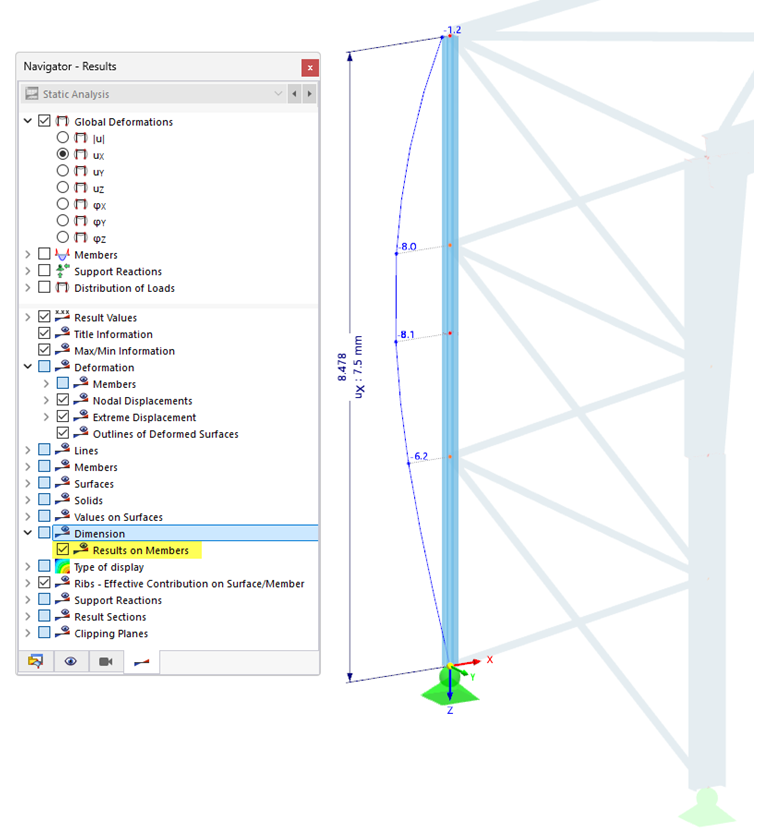

Размеры также могут быть использованы для отображения и анализа результатов стержней. Для этого активируйте в нижней части Навигатора — Результаты в категории Размер поле Результаты на стержнях.

Когда в рабочем окне отображаются результаты стержней, на определенных размерах дополнительно показываются значения деформации или экстремальные значения. Эти значения соответствуют типу результата, выбранному в верхней части навигатора.

Важный

Значения деформации следует рассматривать как прогиб, то есть максимальный прогиб за вычетом деформации в узлах, определяющих размер (см. также Проверка прогиба для стержневых элементов).
