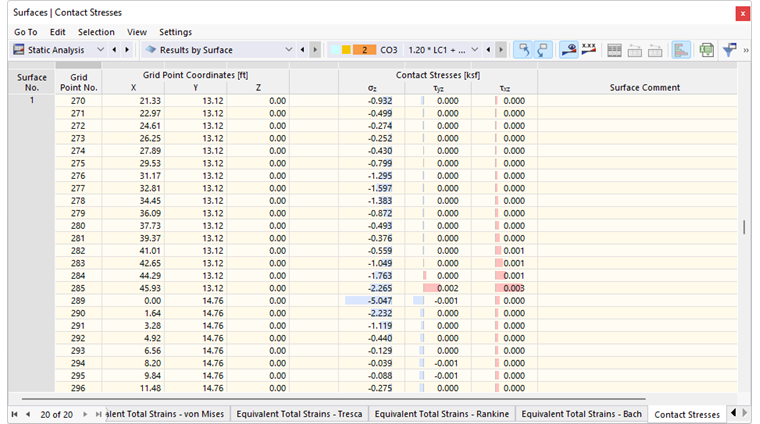

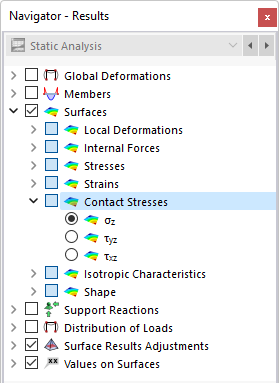

Для поверхностей, снабженных опорой , вы можете отобразить 'Контактные напряжения' в навигаторе и таблице. В таблице перечислены контактные напряжения каждой поверхности в соответствии со спецификациями, приведенными в руководстве # extbookmark |toDisplayTab|Менеджер таблицы результатов №.
Контактные напряжения имеют следующие значения:
|
Fz |
Контактное усилие в узле КЭ в направлении z |
|
A |
Площадь влияния для узлов сетки КЭ |
|
Fy |
Контактная сила в точке КЭ-сетки в направлении y |
|
A |
Зона влияния для узла КЭ-сетки |
|
Fx |
Сила контакта в узле КЭ-сетки в направлении x |
|
A |
Зона влияния для узла СЭ сетки |
В таблице указаны напряжения в виде силы на единицу площади, которые приложены к опоре поверхности. Таким образом, что касается знаков, в таблице не указаны силы или моменты реакции со стороны опоры. Данные знаки являются результатом направлений глобальных осей. Если местная ось поверхности z направлена вниз, то случай нагружения «собственный вес», например, приводит к положительному напряжению σz. Таким образом, знаки обусловлены направлением местной оси поверхности z.
Сумма нагрузок и сумма опорных реакций
Для загружений и сочетаний нагрузок контрольные суммы Σ нагрузок и опорных сил указаны в конце таблицы. Этот баланс покажет разницу, если модель также имеет узловые опоры, линейные опоры или опоры стержней. Эти силы поддержки также должны быть учтены в общем балансе.
