Иногда необходимо провести более детальное исследование определенных областей структурной модели, например, для анализа распределения внутренних сил на опорах или исследования угла рамы в виде плоской модели. Для этого можно смоделировать поперечное сечение стержня через несколько поверхностных объектов, что связано с определенными усилиями. Функция Разбить стержень на поверхности упрощает задачу представления 1D-стержневого элемента через 2D-поверхностные элементы.

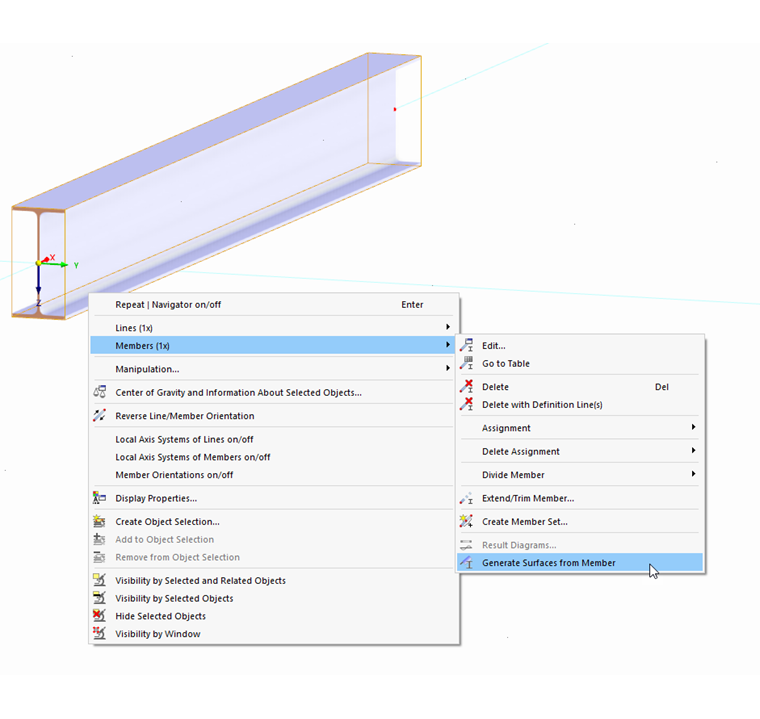

Щелкните правой кнопкой мыши на стержень, чтобы вызвать его контекстное меню. В этой области выберите в пункте Стержни функцию Разбить стержень на поверхности.
Из геометрии сечения и стержня создаются поверхности с соответствующими толщинами. При этой конвертации теряется информация о структурном объекте 'стержень'.
