Здание Сетка

Пользовательские строительные сетки облегчают моделирование поверхностных, решетчатых или стержневых структур. Пересечения плоской или пространственной решетки из линий предоставляют опорные точки для линий, стержней и поверхностей. Вы можете использовать строительную сетку для размещения объектов, если активирована привязка объектов с опцией 'Строительная сетка' (см. главу Привязки объектов). Этим также можно быстро управлять с помощью кнопки на Панели инструментов CAD .

Предустановлены четыре типа решетки, которые вы можете при необходимости настроить и использовать для ввода.

Типы предустановленных решёток зданий

В диалоговом окне 'Новая строительная сетка' вы можете создать пользовательскую решетку.

Диалоговое окно "Новая решётка здания"

Флажок Активна управляет отображением выбранной решетки в рабочем окне.

Основы

На вкладке Основы вы задаете основные параметры строительной сетки.

Координаты линий решетки

В этом разделе введите координаты положения линий решетки. В качестве разделителя используйте пробелы (см. Диалог 'Новая строительная сетка'). Обратите внимание на последовательный возрастающий или убывающий порядок координат.

Для регулярной решетки укажите координату первой линии. Затем добавьте количество дополнительных линий решетки и умножьте значение на расстояние (Пример: 4*5.000 означает "Четыре дополнительные линии, каждая на расстоянии 5.000 м").

Если вы создаете Специфическую решетку путем поворота (цилиндрического или сферического), в адаптированных полях ввода вы можете задать углы поворота и расстояния.

Обозначения линий решетки

Укажите в этом разделе, какими обозначениями должны быть снабжены линии решетки. Предварительно заданные записи дополняются автоматически при добавлении координат в разделе выше. Всплывающая подсказка также предоставляет полезные указания.

Начало координат

Разместите нулевую точку решетки в существующем или новом 'Узле'. Вы также можете поместить начало координат в любую точку, указав ее координаты или определив точку графически с помощью кнопки .

Опции

В этом разделе вы можете влиять на изображение строительной сетки:

• Заблокировать в графике: Решетку нельзя переместить графически.
• Учитывать при 'Отображении всей модели': Решетка будет показана на общем виде.
• Точки решетки: Отображаются пересечения линий решетки.
• Линии решетки: Отображаются линии решетки.
• Обозначения: Надписи линий решетки отображаются, если для начала и конца линии решетки активированы опции 'Обозначения'.
• Размеры: Отображаются размеры точек решетки.
• Специфическая решетка: Линейная решетка может быть наклонена, повернута или выровнена по опорному объекту (см. вкладку Специфическая решетка).

Начало линии решетки / Конец линии решетки

С помощью 'Удлинения линии' вы можете продлить линии решетки за пределы ограничивающих пересечений линий. Укажите размеры для соответствующих осей.

Решётки без продолжения линии (слева) и с расширением линии (справа)

Флажки для 'Обозначения' управляют тем, будут ли отображаться надписи у линий решетки и для каких осей и концов линий это должно происходить.

Специфическая решетка

Вкладка Специфическая решетка отображается, если на вкладке 'Основы' вы активировали опцию 'Специфическая решетка'. Здесь вы можете изменить тип решетки, повернуть решетку или выровнять ее по другому объекту.

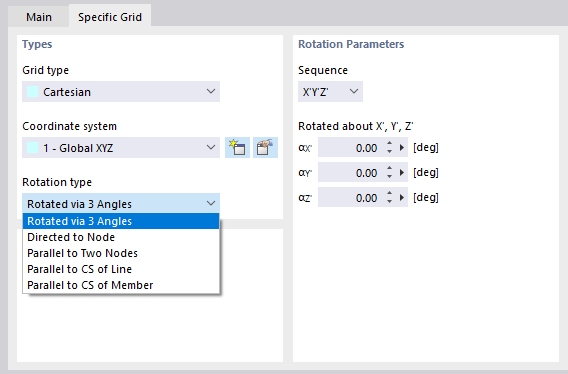

Конкретное выравнивание решётки здания

Типы

'Тип решетки' описывает геометрическую базовую форму строительной сетки. В списке доступны следующие варианты:

• Декартова: Решетка создается в декартовой системе координат.
• Наклонная: Ортогонально выровненная решетка поворачивается на Угол наклона.
• Цилиндрическая: Решетка создается путем поворота точек вокруг оси Z.
• Сферическая: Решетка создается путем поворота точек вокруг двух осей.

Задайте 'Систему координат', к которой относится строительная сетка. Вы можете выбрать пользовательскую систему координат в списке или создать новую с помощью кнопки .

'Тип поворота' определяет, как должен выполняться поворот строительной сетки. В списке доступны следующие варианты:

• Повернута с помощью 3 углов: Поворот решетки вокруг глобальных осей с углами α_X', α_Y' и α_Z'
• Направлена к узлу: Выравнивание осей решетки X' и Y' по направлению к узлу
• Параллельно двум узлам: Выравнивание решетки по соединительной линии двух узлов
• Параллельно КС линии / Параллельно КС стержня: Выравнивание решетки по локальным осям линии или стержня

Параметры поворота

Этот раздел соответствует 'Типу поворота'. Здесь вы можете задать объекты или углы поворота.

Угол наклона

Этот раздел отображается для типа решетки 'Наклонная'. Здесь вы можете задать углы поворота α вокруг осей X, Y и Z.
