Отрегулировать угол

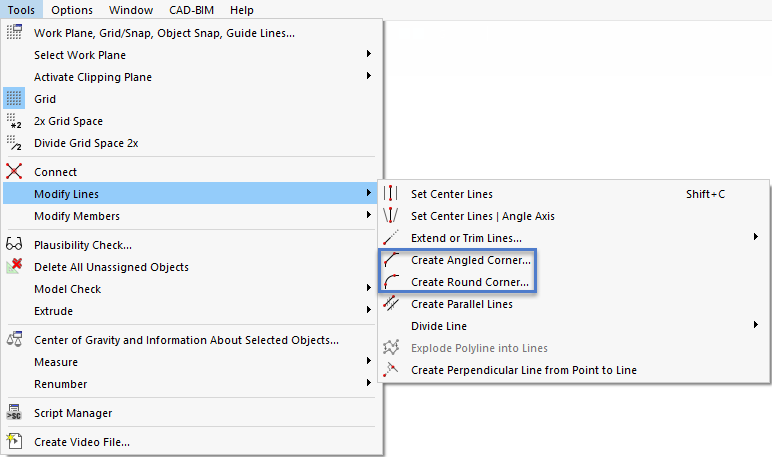

Углы в плоскостных моделях могут приводить к сингулярности. RFEM предлагает две функции, с помощью которых можно регулировать углы, используя скошенные края или закругления. Их можно легко открыть в меню « Инструменты » → « Изменить линии». В качестве альтернативы, можно использовать кнопку или на панели инструментов CAD (см.|изображение046318|Инструменты моделирования#).

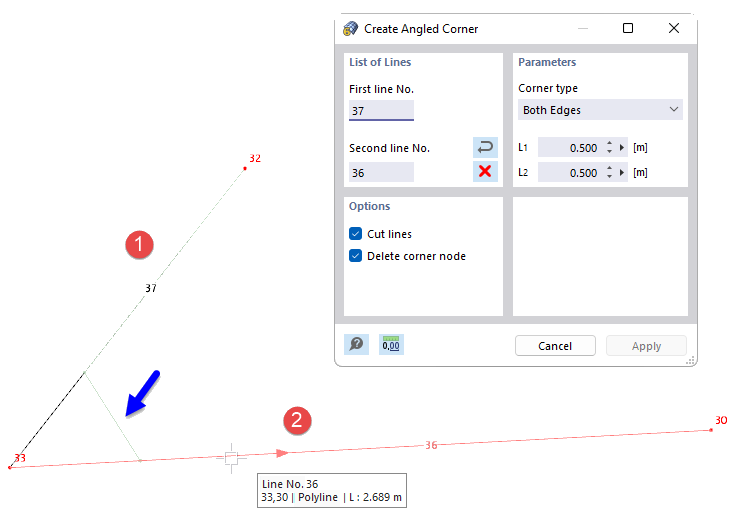

Создать скошенный угол

Функция Создать скошенный угол создает новую линию в области угла, обрезая край в угловом узле.

Список линий

Выберите линии одну за другой в рабочем окне с помощью щелчка мыши или введите номера линий. Для изменения порядка нумерации линий, используйте кнопку . Кнопка удаляет номера линий.

параметры

В выпадающем списке доступны два типа углов для создания скоса:

• Оба края: Первая линия укорачивается на длину L₁, вторая линия на длину L₂.
• Край и угол: Первая линия укорачивается на длину L₁. Она соединена со второй линией углом α. Угол относится направленной по часовой стрелке системе координат.

Опции

Если отмечен флажок 'Секущие линии', длины проекции исходных линий удаляются в области угла после создания скоса.

Функция 'Удалить угловой узел' также удаляет узел на исходном пересечении.

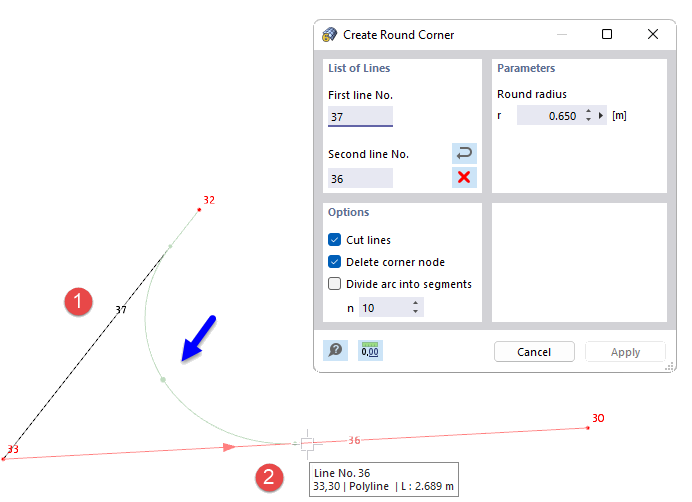

Создать закругленный угол

Функция Создать закругленный угол создает новую дугу на пересечении двух линий и закругляет область угла.

Список линий

Выберите линии одну за другой в рабочем окне с помощью щелчка мыши или введите номера линий. Для изменения порядка нумерации линий, используйте кнопку . Кнопка удаляет номера линий.

параметры

Укажите радиус скругления r дуги, которая должна быть создана между линиями.

Опции

Если отмечен флажок 'Секущие линии', длины проекций исходных линий удаляются в области угла после создания закругления.

Функция 'Удалить угловой узел' также удаляет узел на исходном пересечении.

С помощью флажка 'Разделить дугу на сегменты' вы можете разделить дугу на соответствующее количество (n) прямых сегментов.
