Мастер комбинирования помогает вам при решении задачи нормативного наложения случаев нагрузки в сочетания. Он управляет правилами, по которым воздействия объединяются в Расчётная ситуация .
Мастер комбинирования автоматически активируется при создании модели (см. рисунок Вкладка 'Аддоны' ). Также в диалоговом окне Случаи нагрузки и сочетания вы можете включить или выключить мастер комбинирования.

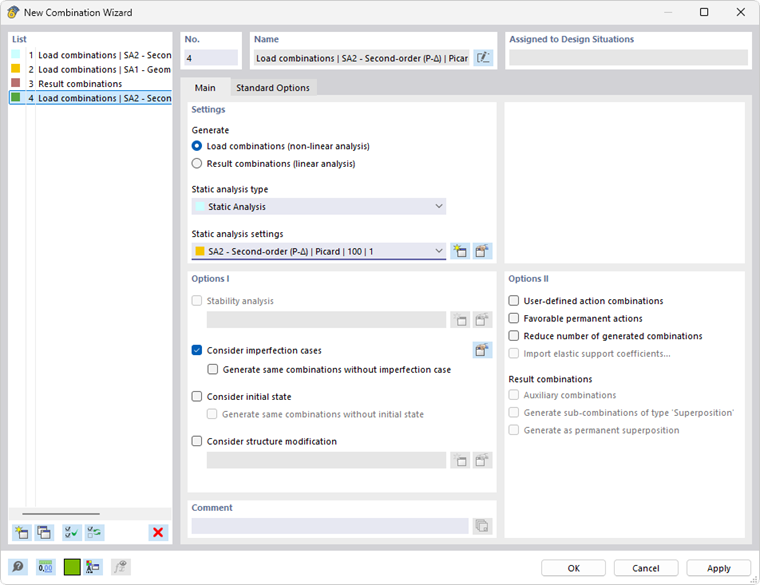

Мастер комбинирования управляет предустановками, по которым формируются сочетания. Вы можете определить несколько мастеров комбинирования и назначить их расчётным ситуациям.
'Имя' представляет собой краткое обозначение. Оно основано на типе генерации и типе анализа.
Основные
Вкладка Основные управляет общими данными мастера, выбранного в 'Списке' слева.
Настройки
Поля выбора 'Генерация' определяют, будут ли создаваться Сочетания нагрузок или Расчётные сочетания. Генерация сочетаний нагрузок задана по умолчанию, поскольку нелинейные эффекты и результаты по анализу второго порядка корректно учитываются только с помощью сочетаний нагрузок.
В списке 'Параметры статического анализа' вы можете выбрать, по какой расчётной теории должны анализироваться сочетания (см. главу Параметры статического анализа).
Опции I
Если в базовых данных модели активирован аддон Устойчивость конструкции (требуется лицензия), вы можете учитывать предустановки для расчёта на устойчивость при формировании сочетаний.
Флажок Учитывать случаи несовершенств управляет тем, будут ли сочетания формироваться с учётом или без учёта несовершенств (см. главу Случаи несовершенств). С помощью опции 'Генерировать одинаковые сочетания нагрузок без случая несовершенств' у вас есть возможность создавать сочетания один раз с несовершенствами и один раз без них.
Если вы активируете флажок Учитывать начальное состояние, вы можете выбрать на вкладке Начальное состояние случай нагрузки, деформации которого представляют собой исходное положение для создаваемых сочетаний нагрузок. Здесь также существует возможность генерировать сочетания как с учётом, так и без учёта начального состояния.
Флажок Учитывать изменение конструкции предоставляет возможность учитывать в сочетаниях нагрузок корректировку жёсткости или специальную обработку нелинейностей (см. главу Изменения конструкции).
Опции II
Если вы активируете флажок Пользовательские сочетания воздействий, то сочетания воздействий не будут формироваться (см. главу Сочетания воздействий). В этом случае вам необходимо комбинировать воздействия вручную.
С помощью опции Благоприятные постоянные воздействия при генерации проводится различие между благоприятно и неблагоприятно действующими постоянными воздействиями. Они включаются в наложение со специфическими частичными коэффициентами надежности. Создаются дополнительные сочетания нагрузок.
С помощью флажка Уменьшить количество создаваемых сочетаний можно в целом ограничить количество случаев нагрузки, которые появляются в сочетаниях нагрузок. Проводится анализ, какие случаи нагрузки дают положительные или отрицательные внутренние силы и деформации. Затем все положительно действующие и все отрицательно действующие случаи нагрузки объединяются. Таким образом, в сочетаниях учитываются только те случаи нагрузки, которые релевантны для максимальных или минимальных значений.
Расчётные сочетания
При генерации Расчётных сочетаний существует возможность создавать так называемые Вспомогательные сочетания. Эта опция доступна, если в диалоговом окне 'Случаи нагрузки и сочетания' на вкладке Основные установлен флажок 'Скобки' для расчётных сочетаний.
Кроме того, можно генерировать подсочетания типа 'Наложение', которые отображают содержащиеся компоненты как отдельные сочетания (см. главу Расчётные сочетания).
Флажок Генерировать как постоянное наложение управляет тем, будут ли непостоянные воздействия, такие как полезные нагрузки, учитываться в сочетаниях с критерием 'Временное' или 'Постоянное' действие (см. главу Расчётные сочетания).
Стандартные опции

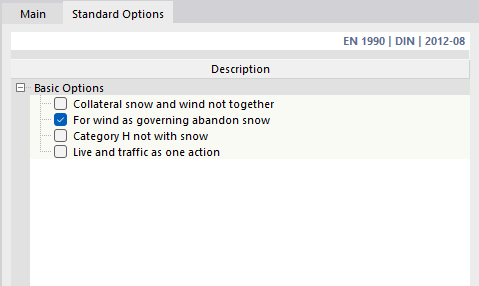

Вкладка Стандартные опции управляет основными настройками для наложения определённых категорий воздействий.
Возможности выбора согласованы с нормативом. Например, для EN 1990 возможно пренебрегать определёнными констелляциями, если они имеют низкую вероятность появления. Так, например, при определённых свойствах модели снеговая нагрузка может не учитываться при ведущем воздействии ветер. Если вы активируете одну из опций, количество создаваемых сочетаний соответственно уменьшается.
Начальное состояние

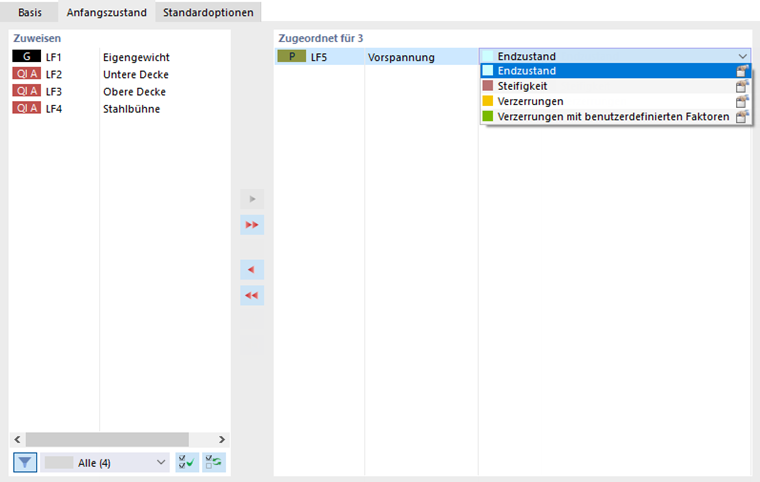

На вкладке Начальное состояние вы можете выбрать случай нагрузки, деформации которого представляют собой исходное положение для формируемых сочетаний. Таким образом, можно, например, учесть влияние пред. напряжения или геотехнических параметров.
Список в разделе 'Назначено для' предоставляет возможность адаптировать тип начального состояния для выбранного случая нагрузки. Отдельные опции описаны в главе Случаи нагрузки .
