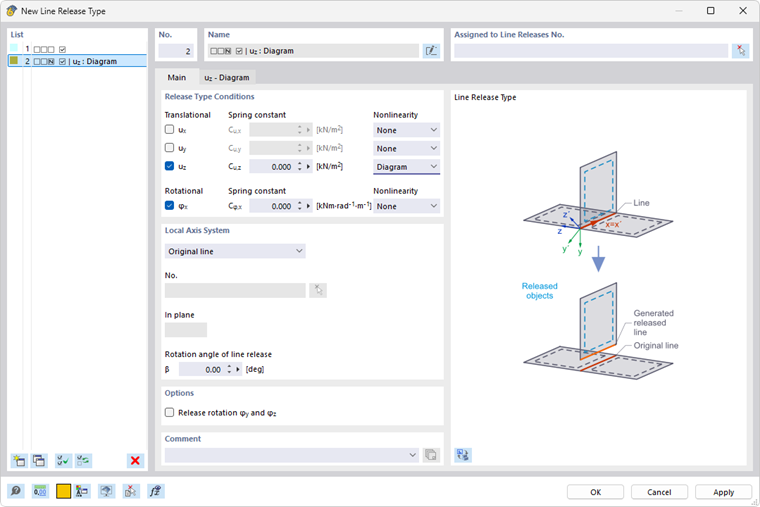

Для каждого Линейного Высвобождения необходимо задать свойства, которые управляют передачей деформаций (а значит и внутренних усилий) между оригинальной линией и её копией. Этот тип линейного высвобождения описывает свойства соединения на невидимых стержнях соединения между конечными элементами узлов двух линий.
Условия типа высвобождения
Условия типа высвобождения подразделяются на три 'Трансляционных' степени свободы и одно 'Ротационное' высвобождение. Первые описывают перемещения вдоль локальных осей, второе регулирует вращения вокруг продольной оси линии.
Чтобы определить высвобождение, отметьте контрольное поле для соответствующей оси. Галочка символизирует, что перемещение или вращение объекта в соответствующем направлении или вокруг него возможно. Константа жесткости пружины перемещения или вращения затем устанавливается на ноль. Вы можете в любое время изменить 'Константу жесткости', чтобы моделировать эластичное соединение. Введите значения жесткости пружины в виде проектных значений.
В столбце 'Нелинейность' вы можете целенаправленно управлять высвобождением для каждого компонента деформации. В зависимости от степени свободы в списке нелинейностей доступны соответствующие записи для выбора. Например, с помощью типа трения вы можете моделировать эффект трения сцепления между двумя несущими компонентами вдоль линии.
Локальная система осей
Выберите в списке, к какой системе осей xyz относятся высвобождения:
- Исходная линия
- Стержень на исходной линии: используется система осей стержня, назначенного линии.
- Ось Z перпендикулярна поверхности: выберите поверхность в списке, локальная ось z которой используется для ориентации осей.
- Вспомогательный узел: укажите номер узла или определите его графически через кнопку
. Затем выберите плоскость (x-y или x-z), чтобы определить оси.
При необходимости вы можете дополнительно повернуть линейное высвобождение на угол β.
Опции
С помощью контрольного поля 'Вращение соединения φy и φz' вы можете установить степени свободы для вращения вокруг осей y и z линии на ноль. В большинстве случаев это не имеет практического значения, поскольку влияние незначительное. Однако для специальных моделирований эта опция может быть полезной, например, при круглом крышке, лежащем на контейнере, когда необходимо передавать только вертикальные силы.
