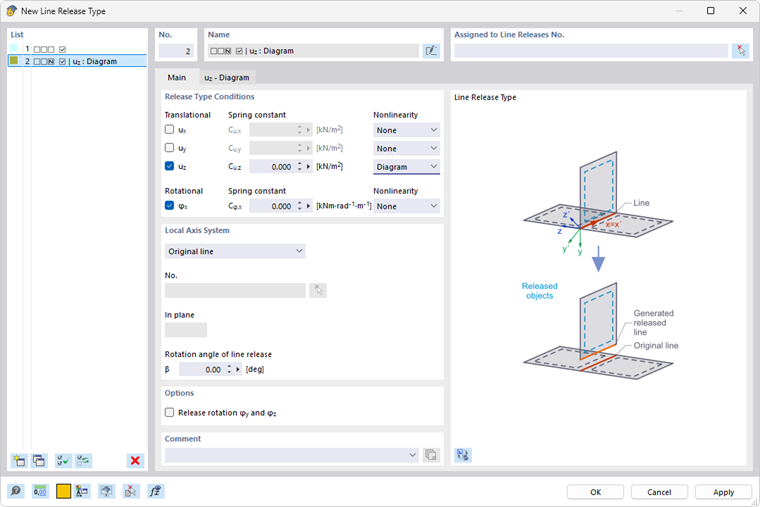

Para cada liberação de linhas, deve-se definir as propriedades que controlam a transferência das deformações (e, assim, das forças internas) entre a linha original e sua cópia. Este tipo de liberação de linha descreve as propriedades da articulação nas hastes de conexão invisíveis entre os nós FE das duas linhas.
@image033666@
Condições do Tipo de Liberação
As condições do tipo de liberação são divididas em três graus de liberdade 'Translacionais' e uma liberação 'Rotacional'. Os primeiros descrevem os deslocamentos na direção dos eixos locais, e o último regula as rotações em torno do eixo longitudinal da linha.
Para definir uma liberação, marque a caixa de seleção para o eixo respectivo. A marca de seleção simboliza que o deslocamento ou rotação de um objeto na ou em torno da direção correspondente é possível. A constante da mola de deslocamento ou de rotação é então ajustada para zero. Você pode ajustar a 'constante da mola' a qualquer momento para modelar uma articulação elástica. Insira os valores de rigidez da mola como valores de projeto.
Na coluna 'Não linearidade', você pode controlar especificamente a liberação para cada componente de deformação. Dependendo do grau de liberdade, as entradas apropriadas estão disponíveis na lista de não-linearidades. Por exemplo, com o tipo fricção , você pode simular efeitos de atrito entre dois componentes estruturais ao longo de uma linha.
@local-axis-system@
Sistema de Eixos Locais
Escolha na lista a que sistema de eixos xyz as liberações se referem:
- Linha de origem
- Barra na linha de origem: O sistema de eixos da barra atribuída à linha é utilizado.
- Eixo Z perpendicular à superfície: Escolha a superfície na lista, cujo eixo local z é determinante para a orientação dos eixos.
- Nó auxiliar: Insira o número do nó ou determine-o graficamente através do botão
. Em seguida, escolha o plano (x-y ou x-z) para definir os eixos.
Se necessário, você pode rotacionar a liberação de linha em um ângulo β.
Opções
Com a caixa de seleção 'Rotação da articulação φy e φz', você pode ajustar os graus de liberdade para a rotação em torno dos eixos da linha y e z para zero. Na maioria dos casos, isso não tem significado prático devido ao seu impacto desprezível. No entanto, para modelagens especiais, essa opção pode ser útil – por exemplo, em uma tampa circular que descansa sobre um recipiente e apenas deve transmitir forças verticais.
