Zatížení sněhem

Tento zatěžovací asistent usnadňuje úkol stanovit sněhové zatížení na pruty a plochy modelu v souladu s normou.

Dialog "Nový generátor zatížení | Zatížení sněhem"

Základ

Záložka Základ spravuje geometrické parametry střechy.

Typ střechy

V seznamu jsou na výběr dvě základní formy střech:

• Rovná/pultová střecha
• Sedlová střecha

Stanovte ohraničení roviny střechy kliknutím na čtyři nebo šest vrcholů plochy po sobě ve svém pracovním okně. K tomu použijte tlačítko .

Zadání uzlů roviny střechy

Stanovit zatíženou střechu

Tabulka poskytuje přehled o vlastnostech rovin střech. U sedlové střechy jsou uvedeny obě střešní poloviny. Pokud je to potřeba, můžete pomocí kontrolních políček některou stranu střechy z přiřazení zatížení vyloučit.

Generováno na prutech/plochách/čarách č.

V této části jsou uvedeny pruty, plochy a čáry, které obdrží podílové sněhové zatížení. Položky ve sloupci 'Zatíženo' jsou k dispozici, jakmile je sněhové zatížení vytvořeno z plných údajů tlačítkem .

Pokud chcete vyloučit určité pruty, plochy nebo čáry z přenosu zatížení, klikněte na pole ve sloupci 'Bez zatížení'. Pomocí tlačítka můžete pak ve svém pracovním okně vybrat objekty, které nejsou zatíženy, jako například výztuhy nebo vazníky. Můžete také uvést vzorový prut nebo vzorovou čáru, které jsou paralelní k nezatíženým prutům nebo čarám. Nebudete pak muset jednotlivé objekty vybírat samostatně.

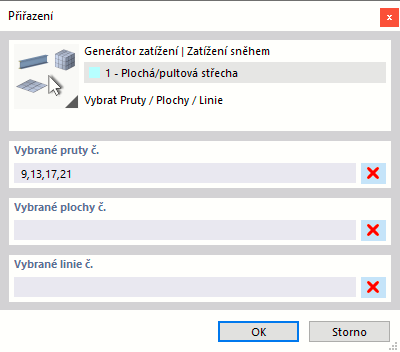

Zadání prutů bez zatížení

Možnosti

Pomocí kontrolního pole 'Části' máte možnost vytvářet zatížení pro specifické zóny obálky budovy. Sněhové zatížení je aplikováno pouze na prvky z oblastí, které můžete nastavit v záložce Části.

Části

V záložce Části můžete definovat zóny střešní plochy, na které působí sněhové zatížení. Zatížení jsou generována pouze pro prvky těchto částí. Ostatní oblasti nedostanou žádné sněhové zatížení.

Zadání dílčích oblastí zatížení sněhem

Stanovte části řádkově vložením jejich 'vrcholů'. Dvěma tlačítky na konci tabulky můžete části definovat také graficky.

	Klikněte po řadě na vrcholy oblasti (viz obrázek Stanovit vrcholy).
	Klikněte po sobě na buňky (viz obrázek Vybrat buňky).

Parametry

V záložce Parametry můžete nastavit parametry zatěžování a zohlednit zvláštní omezující podmínky pro generování.

Zadání parametrů zatížení sněhem

Definice

Pokud jste při základních údajích v záložce Parameter modelu převzali umístění z online mapy, je přednastaven typ definice 'Mapa a parametry'. Sněhové zatížení je automaticky určeno. Pomocí tlačítka můžete také v této záložce vyvolat mapu sněhového zatížení.

S typem definice 'Uživatelský' můžete ručně stanovit zónu sněhového zatížení, nadmořskou výšku a hodnotu charakteristického sněhového zatížení.

Parametry

Pokud není 'Zóna zátěže' automaticky zadána, můžete ji vybrat ze seznamu. Položky jsou přizpůsobeny normě, kterou jste stanovili pro základní údaje modelu v záložce Národní standardy I.

'Nadmořská výška' je obvykle přednastavena z parametrů modelu, ale může být stanovena ručně. Má vliv na charakteristickou hodnotu sněhového zatížení.

Sněhové zatížení

Charakteristická hodnota sněhového zatížení s_k na zemi u stavby je přednastavena podle geografických údajů. Pokud chcete hodnotu změnit, zaškrtněte kontrolní pole 'Ruční definice sněhového zatížení'.

Koeficienty

'Koeficient prostředí' C_e vyjadřuje snížení nebo zvýšení sněhového zatížení na střeše budovy. V EN 1991-1-3, tabulce 5.1, najdete doporučení pro různé terénní poměry.

Pomocí teplotního koeficientu C_t můžete brát v úvahu snížené sněhové zatížení na střechách s vyšším průchodem tepla.

Rozdělení zatížení

Aktuálně jsou na prutech generovány jen lichoběžníková zatížení, která vyplývají ze zatěžovacích podílů.

Možnosti

Kontrolními poli v této části můžete řídit, zda budou zohledněna další sněhová zatížení jako 'převis sněhu' na okapu nebo zatížení na 'sněhovou zarážku' (pouze pro Eurocode).

Pokud zaškrtnete kontrolní pole 'Uzamknout pro nové objekty', sněhové zatížení bude působit pouze na aktuálně existující pruty, plochy nebo čáry roviny střechy podle definice v záložce 'Základ'. Objekty, které do střechy přidáte později, nedostanou žádné podíly sněhového zatížení.

Možnost 'Zohlednit excentricitu prutu' řídí, zda sněhové zatížení působí na pruty v rovině bez ohledu na excentricity (výchozí nastavení). Pokud aktivujete toto kontrolní pole, zatížení není aplikováno na pruty, kde existuje posunutí z roviny.

Pomocí kontrolního pole 'Zohlednit průřezové rozdělení' můžete řídit, zda sněhové zatížení působí na šikmé pruty, ke kterým dochází díky definici vyvýšené části (výchozí nastavení). Pokud aktivujete toto kontrolní pole, sněhové zatížení není aplikováno na pruty v zatížení, kde mají průřezy nerovnoměrný průběh (viz kapitola Průřez ).

Případy zatížení

Záložka Případy zatížení upravuje, ve kterých případech zatížení jsou sněhová zatížení uložena.

Zadání zatěžovacích stavů

Uveďte v seznamu číslo/čísla zatěžovacích případů pro generování sněhových zatížení. Alternativní zatěžovací případy vznikají, když se uplatní přídavná sněhová zatížení nebo tvarové koeficienty pro sněhová zatížení na sedlových střechách (viz EN 1991-1-3, obrázek 5.3). Tyto odpovídající zatěžovací případy můžete vytvořit pomocí tlačítka .

Výsledky

V záložce Výsledky najdete přehled parametrů pro generování sněhových zatížení.

Generované zatížení sněhem

V tabulce je uveden 'tvarový koeficient' μ a 'sněhové zatížení' s. U sedlové střechy můžete kontrolovat hodnoty pro každý zatěžovací případ a každou stranu střechy.

Tolerance

V záložce Tolerance můžete ovlivnit kritéria, podle kterých jsou pruty a vrcholy považovány za příslušné konkrétní rovině nebo linii. Parametry jsou popsány v kapitole Prutové zatížení z plošného zatížení .
