Obciążenie śniegiem

Ten asystent obciążenia ułatwia zadanie normowego rozkładu obciążeń śniegiem na pręty i powierzchnie modelu.

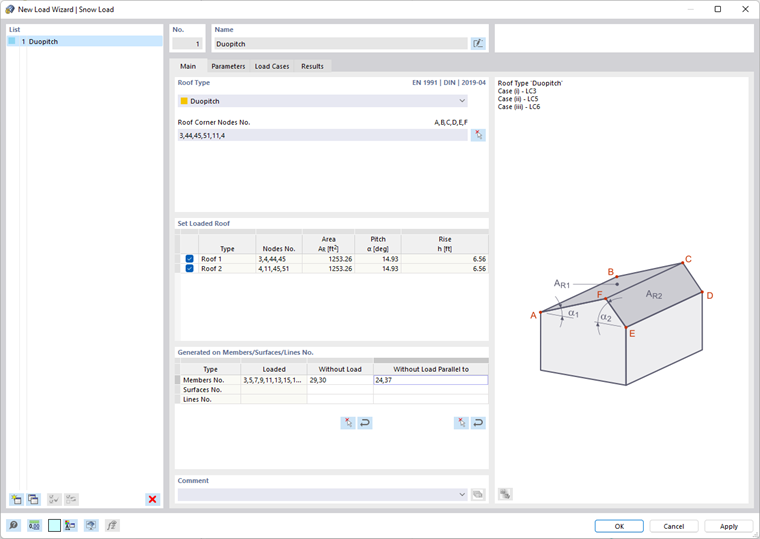

Okno dialogowe „Nowy asystent obciążeń | Obciążenie śniegiem”

Podstawy

Zakładka Podstawy zarządza parametrami geometrycznymi dachu.

Typ dachu

Na liście dostępne są dwie podstawowe formy dachów:

• Dach płaski / jednospadowy
• Dach dwuspadowy

Określ granice powierzchni dachu, klikając cztery lub sześć wierzchołków danej powierzchni w kolejności w oknie roboczym. Użyj w tym celu przycisku .

Definiowanie węzłów połaci dachowej

Określ obciążany dach

Tabela dostarcza przeglądu właściwości powierzchni dachu. W przypadku dachu dwuspadowego obie połowy dachu są wskazane. Jeśli to konieczne, można wykluczyć stronę dachu z przydziału obciążenia za pomocą pól kontrolnych.

Generowane na pręty/powierzchnie/linie Nr.

W tej sekcji podano pręty, powierzchnie i linie, które otrzymują proporcjonalne obciążenie śniegiem. Wpisy w kolumnie 'Obciążone' są dostępne, gdy obciążenie śniegiem jest generowane na podstawie pełnych danych za pomocą przycisku .

Aby wykluczyć konkretne pręty, powierzchnie lub linie z przekazywania obciążenia, kliknij pole w kolumnie 'Bez obciążenia'. Następnie za pomocą przycisku możesz wybrać w oknie roboczym obiekty wolne od obciążenia, takie jak elementy konstrukcyjne lub krokwie. Możesz także wskazać działkę wzorcową lub linię wzorcową, która biegnie równolegle do prętów lub linii nieobciążonych. Dzięki temu nie musisz wybierać obiektów pojedynczo.

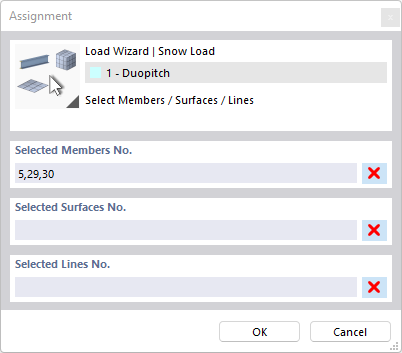

Definiowanie nieobciążonych prętów

Opcje

Za pomocą pola kontrolnego 'Obszary częściowe' masz możliwość generowania obciążeń dla określonych stref powłoki budynku. Obciążenie śniegiem jest nakładane tylko na elementy obszarów, które można określić w zakładce Obszary częściowe.

Obszary częściowe

W zakładce Obszary częściowe możesz zdefiniować strefy powierzchni dachu, na których działa obciążenie śniegiem. Obciążenia są generowane tylko dla elementów tych obszarów częściowych. Pozostałe części nie otrzymują obciążeń śniegiem.

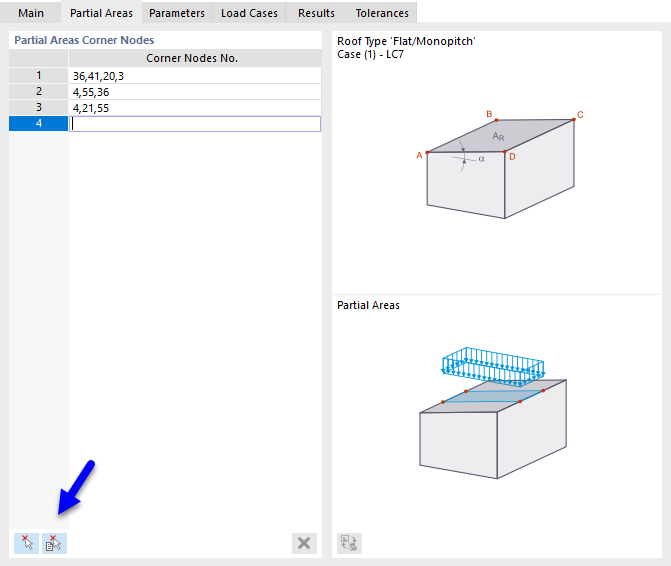

Definiowanie stref obciążenia śniegiem

Określ obszary częściowe po wierszach, wpisując ich 'wierzchołki'. Za pomocą dwóch przycisków na końcu tabeli można również graficznie określić obszary częściowe.

	Kliknij na wierzchołki obszaru kolejno (zobacz obraz Zdefiniuj wierzchołki).
	Kliknij kolejno komórki (zobacz obraz Wybierz komórki).

Parametry

W zakładce Parametry możesz określić parametry obciążenia i uwzględnić specyficzne warunki brzegowe przy generacji.

Definiowanie parametrów obciążenia śniegiem

Definicja

Jeśli przy podstawowych danych w zakładce Parametry modelu przejęto lokalizację z mapy internetowej, wówczas typ definicji 'Mapa i parametry' jest ustawiony domyślnie. Obciążenie śniegiem jest automatycznie określane. Używając przycisku , możesz również wywołać mapę obciążenia śniegiem w tej zakładce.

Za pomocą typu definicji 'Niestandardowy' możesz ręcznie określić strefę obciążenia śniegiem, wysokość nad poziomem morza i wartość charakterystycznego obciążenia śniegiem.

Parametry

Jeśli 'Strefa obciążenia' nie jest wczytana automatycznie, można ją wybrać z listy. Wpisy są dostosowane do normy, którą określono w zakładce Normy I przy podstawowych danych modelu.

'Wysokość nad poziomem morza' jest zazwyczaj ustawiona na podstawie parametrów modelu, ale można ją również określić ręcznie. Wpływa to na wartość charakterystyczną obciążenia śniegiem.

Obciążenie śniegiem

Charakterystyczna wartość obciążenia śniegiem s_k na poziomie terenu przy budynku jest ustawiona na podstawie danych geograficznych. Jeśli chcesz zmienić wartość, zaznacz pole kontrolne 'Definicja obciążenia śniegiem ręcznie'.

Współczynniki

'Współczynnik środowiskowy' C_e określa redukcję lub zwiększenie obciążenia śniegiem na dachu budynku. EN 1991-1-3, tabela 5.1 zawiera zalecenia dotyczące różnych uwarunkowań terenowych.

Za pomocą współczynnika temperatury C_t można uwzględnić zredukowane obciążenia śniegiem na dachach z wyższym przewodnictwem cieplnym.

Rozkład obciążenia

Obecnie na pręty generowane są jedynie obciążenia trapezowe wynikające z rozdziału obciążenia.

Opcje

Za pomocą pól kontrolnych w tej sekcji można określić, czy dodatkowe obciążenia śniegiem, takie jak 'nawis śniegowy' na okapie lub obciążenia na 'barierze przeciwśniegowej', powinny być uwzględnione (tylko dla Eurokodu).

Jeśli zaznaczysz pole kontrolne 'Zablokuj dla nowych obiektów', obciążenie śniegiem działa tylko na aktualnie istniejące pręty, powierzchnie lub linie danej powierzchni dachu, zgodnie z definicją w zakładce 'Podstawy'. Obiekty, które dodasz później w powierzchni dachu, nie otrzymają udziału obciążenia śniegiem.

Opcja 'Uwzględnienie ekscentryczności pręta' określa, czy obciążenie śniegiem wpływa na pręty w powierzchni bez uwzględniania ekscentryczności (ustawienie domyślne). Jeśli aktywujesz pole kontrolne, obciążenie nie zostanie przyłożone do prętów ze wcięciem z powierzchni.

Za pomocą pola kontrolnego 'Uwzględnij rozkład przekrojów', możesz kontrolować, czy obciążenie śniegiem wpływa również na skośne pręty wynikające z definicji wychylenia (ustawienie domyślne). Jeśli aktywujesz pole kontrolne, obciążenie śniegiem nie jest przyłożone do prętów w powierzchni obciążenia, które mają nierównomierny przebieg przekroju (zobacz rozdział Przekrój ).

Przypadki obciążeń

Zakładka Przypadki obciążeń określa, w których przypadkach obciążeń obciążenia śniegiem są zapisywane.

Definiowanie przypadków obciążeń

Podaj w liście numer(y) przypadku obciążeń do generacji obciążeń śniegiem. Powstają alternatywne przypadki obciążeń, gdy występują dodatkowe obciążenia śniegiem lub współczynniki kształtu obciążeń śniegiem na dachach dwuspadowych (zobacz EN 1991-1-3, obraz 5.3). Odpowiednie przypadki obciążeń możesz utworzyć za pomocą przycisku .

Wyniki

W zakładce Wyniki znajdziesz przegląd parametrów do generacji obciążeń śniegiem.

Wygenerowane obciążenia śniegiem

Tabela podaje 'Współczynnik kształtu' μ i 'Obciążenie śniegiem' s. W przypadku dachu dwuspadowego możesz sprawdzić wartości dla każdego przypadku obciążenia i każdej strony dachu.

Tolerancje

W zakładce Tolerancje można wpływać na kryteria, według których pręty i węzły są oceniane jako należące do jednej płaszczyzny lub linii. Parametry są opisane w rozdziale Obciążenia na prętach z obciążeń powierzchni .
