Charges de neige

Cet assistant de charges facilite la tâche consistant à appliquer des charges de neige, conformément aux normes, aux barres et aux surfaces du modèle.

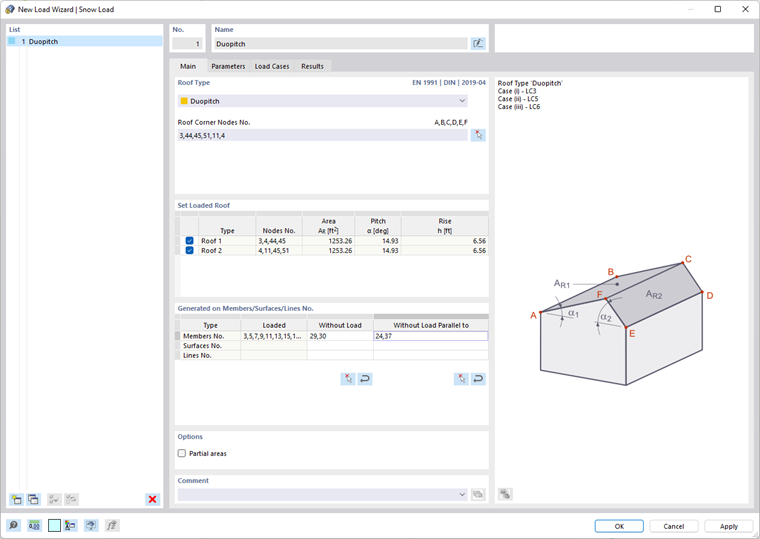

Boîte de dialogue « Nouvel assistant de charge | Charge de neige »

Base

L’onglet Base gère les paramètres géométriques de la toiture.

Type de toiture

La liste propose deux formes de base de toiture au choix :

• Toiture plate/monopente
• Toiture à deux versants

Définissez la limite du plan de toiture en cliquant successivement sur les quatre ou six nœuds d’angle du ou des plans dans la fenêtre de travail. Utilisez pour cela le bouton .

Définition des nœuds de coin de toiture

Définir la toiture chargée

Le tableau fournit un aperçu des propriétés du ou des plans de toiture. Dans le cas d’une toiture à deux versants, les deux moitiés de toiture sont indiquées. Si nécessaire, vous pouvez exclure un côté de toiture de l’application des charges à l’aide des cases à cocher.

Généré sur barres/surfaces/lignes n°

Cette section indique les barres, surfaces et lignes recevant une charge de neige partielle. Les entrées de la colonne « Chargé » sont disponibles dès que la charge de neige est générée à partir des données complètes à l’aide du bouton .

Pour exclure certaines barres, surfaces ou lignes de la transmission des charges, cliquez dans un champ de la colonne « Sans charge ». À l’aide du bouton , vous pouvez ensuite sélectionner dans la fenêtre de travail les objets sans charge, tels que des contreventements ou des pannes, par exemple. Vous pouvez également indiquer une barre type ou une ligne type parallèle aux barres ou lignes non chargées. Vous n’avez ainsi pas besoin de sélectionner les objets individuellement.

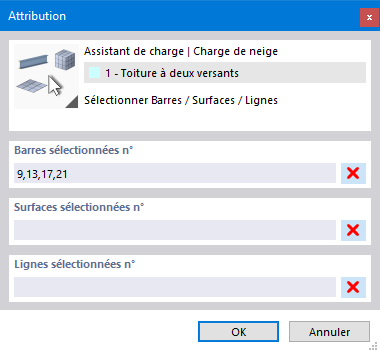

Définition des barres sans charge

Options

La case « Sous-domaines » vous permet de générer des charges pour certaines zones de l’enveloppe du bâtiment. La charge de neige n’est appliquée qu’aux éléments des zones que vous définissez dans l’onglet Sous-domaines.

Si vous cochez la case « Ignorer les nouveaux objets porteurs », la charge de neige agit uniquement sur les objets indiqués dans la section Généré sur barres/surfaces/lignes n°. Les barres, surfaces ou lignes que vous ajoutez ultérieurement dans le plan de charge ne recevront aucune part de la charge de neige.

Sous-domaines

Dans l’onglet Sous-domaines, vous pouvez définir des zones de la surface de toiture sur lesquelles agit la charge de neige. Les charges sont générées uniquement pour les éléments de ces sous-domaines. Les autres zones ne reçoivent aucune charge de neige.

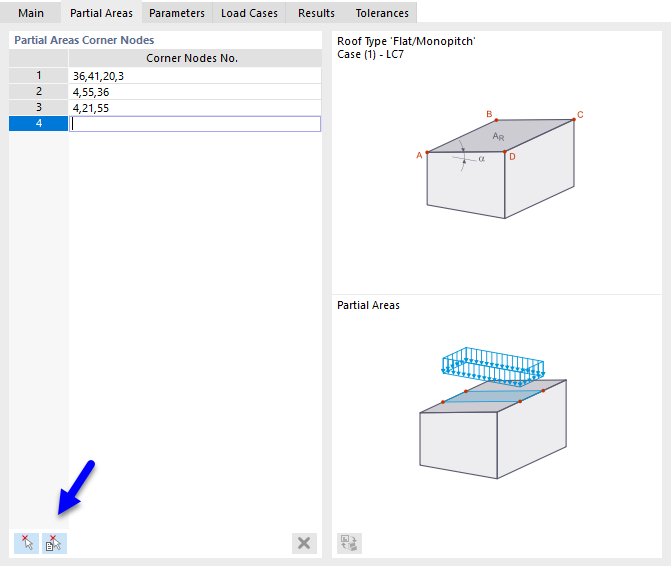

Définir des sous-zones de charge de neige

Définissez les sous-domaines ligne par ligne en saisissant leurs « nœuds d’angle ». Les deux boutons situés à la fin du tableau vous permettent également de définir les sous-domaines graphiquement.

	Cliquez successivement sur les nœuds d’angle d’une zone (voir l’image Définir les nœuds).
	Cliquez successivement sur les cellules (voir l’image Sélectionner les cellules).

Paramètres

Dans l’onglet Paramètres, vous pouvez définir les paramètres de charge et tenir compte de conditions limites particulières pour la génération.

Définition des paramètres de charge de neige

Définition

Si, dans les indications de base de l’onglet Paramètres du modèle, vous avez repris le lieu depuis la carte en ligne, le type de définition « Carte et paramètres » est présélectionné. La charge de neige est déterminée automatiquement. Le bouton permet également d’appeler la carte de neige dans cet onglet.

Avec le type de définition « Défini par l’utilisateur », vous pouvez définir manuellement la zone de neige, l’altitude et la valeur de la charge de neige caractéristique.

Paramètres

Si la « zone de charge » n’est pas renseignée automatiquement, vous pouvez la sélectionner dans la liste. Les entrées sont adaptées à la norme que vous avez définie dans l’onglet Normes I des indications de base du modèle.

L’« altitude » est généralement préremplie à partir des paramètres du modèle, mais elle peut également être définie manuellement. Elle influence la valeur caractéristique de la charge de neige.

Charge de neige

La valeur caractéristique de la charge de neige s_k au sol sur l’ouvrage est préremplie à partir des indications géographiques. Si vous souhaitez modifier cette valeur, cochez la case « Définition manuelle de la charge de neige ».

Coefficients

Le « coefficient d’environnement » C_e indique la diminution ou l’augmentation de la charge de neige sur la toiture du bâtiment. Dans l’EN 1991-1-3, tableau 5.1, vous trouverez des recommandations pour différentes situations de terrain.

Le coefficient de température C_t permet de tenir compte de charges de neige réduites sur des toitures présentant une transmission thermique plus élevée.

Répartition des charges

Actuellement, seules des charges trapézoïdales sont générées sur les barres, à partir des parts de charge.

Options

Les cases à cocher de cette section vous permettent de contrôler si d’autres charges de neige, telles que le « surplomb de neige » à l’égout ou des charges sur un « pare-neige », doivent être prises en compte (Eurocode uniquement).

Si vous cochez la case « Verrouiller pour les nouveaux objets », la charge de neige agit uniquement sur les barres, surfaces ou lignes actuellement présentes du ou des plans de toiture, conformément à la définition de l’onglet « Base ». Les objets que vous ajoutez ultérieurement dans un plan de toiture ne recevront aucune part de la charge de neige.

L’option « Tenir compte de l’excentricité des barres » détermine si la charge de neige agit sur les barres dans le plan sans tenir compte des excentricités (paramétrage par défaut). Si vous activez la case, la charge ne sera pas appliquée aux barres présentant un décalage par rapport au plan.

La case « Tenir compte de la répartition de la section » permet de contrôler si la charge de neige agit également sur les barres inclinées résultant d’une définition de variation de section (paramétrage par défaut). Si vous activez la case, la charge de neige ne sera pas appliquée aux barres du plan de charge présentant une variation de section non uniforme (voir chapitre Section ).

Cas de charge

L’onglet Cas de charge définit dans quels cas de charge les charges de neige sont enregistrées.

Définition des cas de charge

Saisissez dans la liste le(s) numéro(s) de cas de charge pour la génération des charges de neige. Les cas de charge alternatifs apparaissent lorsque des charges de neige supplémentaires ou des coefficients de forme pour les charges de neige sur des toitures à deux versants s’appliquent (voir EN 1991-1-3, figure 5.3). Vous pouvez créer les cas de charge correspondants à l’aide du bouton .

Résultats

Dans l’onglet Résultats, vous trouverez un aperçu des paramètres de génération des charges de neige.

Charges de neige générées

Le tableau indique le « coefficient de forme » μ et la « charge de neige » s. Dans le cas d’une toiture à deux versants, vous pouvez contrôler les valeurs pour chaque cas de charge et pour chaque versant.

Tolérances

Dans l’onglet Tolérances, vous pouvez influencer les critères selon lesquels les barres et les nœuds sont évalués comme appartenant à un plan ou à une ligne. Les paramètres sont décrits au chapitre Charges de barres à partir de charges surfaciques .
