Cargas de neve

Este assistente de cargas facilita a tarefa de aplicar cargas de neve, de acordo com a norma, em barras e superfícies do modelo.

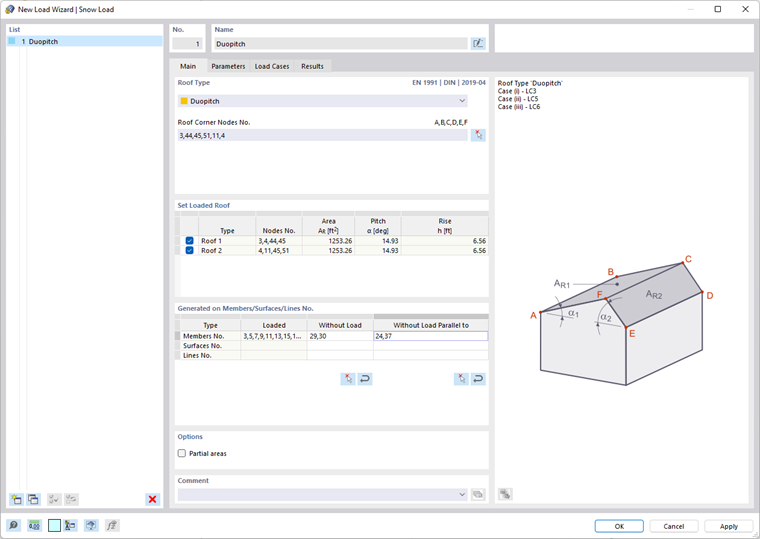

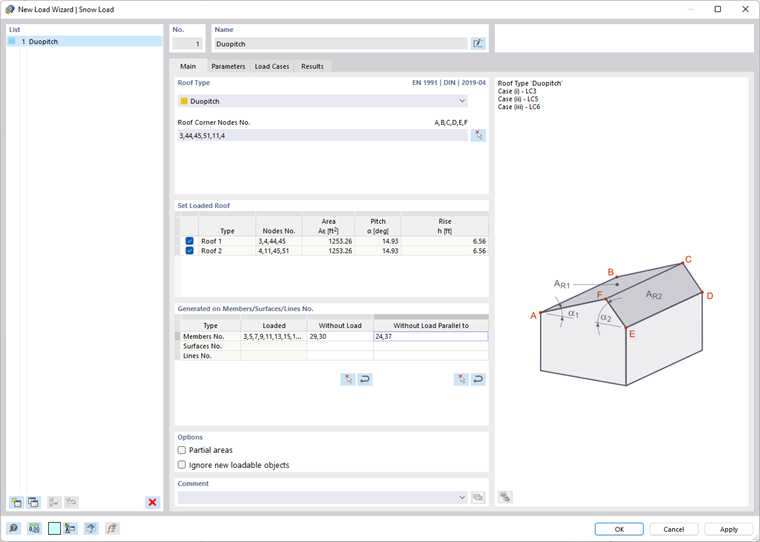

Caixa de diálogo "Novo assistente de carga | Carga de neve"

Base

A guia Base gerencia os parâmetros geométricos da cobertura.

Tipo de cobertura

Na lista estão disponíveis duas formas básicas de cobertura:

• Cobertura plana/de uma água
• Cobertura de duas águas

Defina a delimitação do plano da cobertura clicando sucessivamente nos quatro ou seis nós de canto do(s) plano(s) na janela de trabalho. Utilize para isso o botão .

Definição de nós do plano de cobertura

Definir cobertura carregada

A tabela apresenta uma visão geral das propriedades do(s) plano(s) da cobertura. No caso de uma cobertura de duas águas, as duas metades da cobertura são indicadas. Se necessário, você pode excluir um lado da cobertura da atribuição de cargas usando as caixas de seleção.

Gerado em barras/superfícies/linhas nº

Nesta seção são indicadas as barras, superfícies e linhas que recebem uma parcela da carga de neve. As entradas na coluna 'Carregado' estão disponíveis assim que a carga de neve for gerada a partir dos dados completos com o botão .

Para excluir determinadas barras, superfícies ou linhas da transferência de carga, clique em um campo da coluna 'Sem carga'. Com o botão você pode então selecionar na janela de trabalho os objetos que devem permanecer sem carga, como por exemplo contraventamentos ou terças. Você também pode especificar uma barra padrão ou uma linha padrão que corra paralelamente às barras ou linhas não carregadas. Assim, você não precisa selecionar os objetos individualmente.

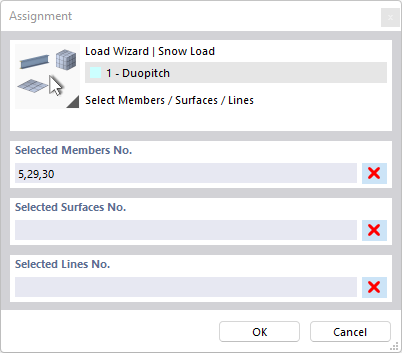

Definição de barras descarregadas

Opções

Com a caixa de seleção 'Subáreas', você tem a possibilidade de gerar cargas para zonas específicas da envolvente do edifício. A carga de neve é aplicada apenas aos elementos das áreas que você pode definir na guia Subáreas.

Se você marcar a caixa de seleção 'Ignorar novos objetos carregáveis', a carga de neve atuará apenas sobre os objetos indicados na seção Gerado em barras/superfícies/linhas nº. Barras, superfícies ou linhas que você adicionar posteriormente no plano de carga não receberão parcelas da carga de neve.

Subáreas

Na guia Subáreas você pode definir zonas da superfície do telhado nas quais a carga de neve atua. As cargas são geradas apenas para os elementos dessas subáreas. As demais áreas não recebem cargas de neve.

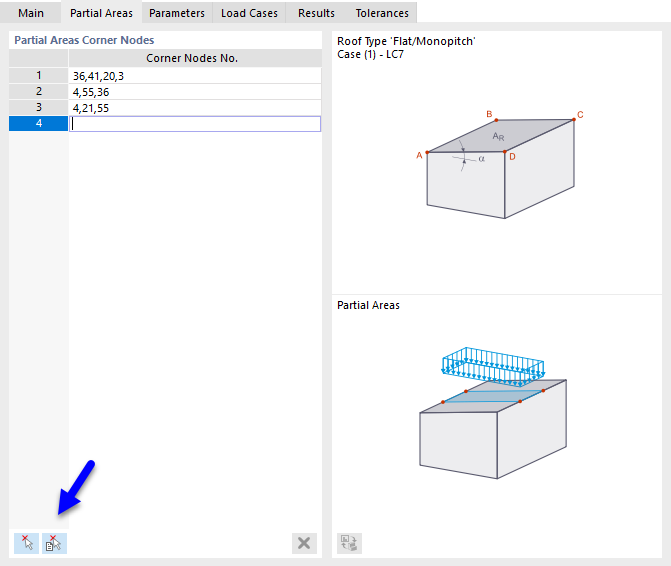

Especificação de subáreas de carga de neve

Defina as subáreas linha por linha, inserindo seus 'nós de canto'. Com os dois botões no final da tabela, você também pode definir as subáreas graficamente.

	Clique sucessivamente nos nós de canto de uma área (veja a imagem Definir nós).
	Clique sucessivamente nas células (veja a imagem Selecionar células).

Parâmetros

Na guia Parâmetros você pode definir os parâmetros de carga e considerar condições de contorno especiais para a geração.

Definição de parâmetros de carga de neve

Definição

Se, nas informações básicas da guia Parâmetros do modelo, você tiver adotado a localização do mapa online, o tipo de definição 'Mapa e parâmetros' estará pré-selecionado. A carga de neve é determinada automaticamente. Com o botão , você também pode acessar o mapa de neve nesta guia.

Com o tipo de definição 'Definido pelo usuário', você pode definir manualmente a zona de neve, a altitude e o valor da carga característica de neve.

Parâmetros

Se a 'Zona de carga' não tiver sido preenchida automaticamente, você pode selecioná-la na lista. As entradas estão ajustadas à norma que você definiu na guia Normas I nas informações básicas do modelo.

A 'Altitude' geralmente é pré-definida a partir dos parâmetros do modelo, mas também pode ser definida manualmente. Ela afeta o valor característico da carga de neve.

Carga de neve

O valor característico da carga de neve s_k no terreno junto à estrutura é pré-definido a partir das informações geográficas. Se desejar alterar o valor, marque a caixa de seleção 'Definição manual da carga de neve'.

Coeficientes

O 'coeficiente de exposição' C_e indica a redução ou o aumento da carga de neve no telhado do edifício. Em EN 1991-1-3, Tabela 5.1, você encontrará recomendações para diferentes condições de terreno.

Com o coeficiente térmico C_t, você pode considerar cargas de neve reduzidas em coberturas com maior transmissão de calor.

Distribuição de cargas

Atualmente, nas barras são geradas apenas cargas trapezoidais, que resultam das parcelas de carga.

Opções

Com as caixas de seleção nesta seção, você pode controlar se outras cargas de neve, como 'acúmulo de neve' no beiral ou cargas em uma 'barreira de neve', devem ser consideradas (apenas para Eurocode).

Se você marcar a caixa de seleção 'Bloquear para novos objetos', a carga de neve atuará apenas sobre as barras, superfícies ou linhas atualmente existentes do(s) plano(s) da cobertura, conforme definido na guia 'Base'. Os objetos que você adicionar posteriormente a um plano de cobertura não receberão parcelas da carga de neve.

A opção 'Considerar excentricidade da barra' controla se a carga de neve atua sobre as barras no plano sem considerar excentricidades (pré-definição). Se você ativar a caixa de seleção, a carga não será aplicada às barras que apresentem um desvio em relação ao plano.

Com a caixa de seleção 'Considerar distribuição da seção', você pode controlar se a carga de neve também atua sobre as barras inclinadas que resultam de uma definição de viga com espessamento (pré-definição). Se você ativar a caixa de seleção, a carga de neve não será aplicada às barras no plano de carga que apresentem variação não uniforme da seção transversal (veja o capítulo Seção transversal ).

Casos de carga

Na guia Casos de carga você define em quais casos de carga as cargas de neve serão atribuídas.

Definição de casos de carga

Insira na lista o(s) número(s) do(s) caso(s) de carga para a geração das cargas de neve. Os casos de carga alternativos surgem quando cargas adicionais de neve ou coeficientes de forma para cargas de neve em coberturas de duas águas entram em consideração (veja EN 1991-1-3, Figura 5.3). Você pode criar os casos de carga correspondentes por meio do botão .

Resultados

Na guia Resultados você encontrará uma visão geral dos parâmetros para a geração das cargas de neve.

Cargas de neve geradas

Na tabela são indicados o 'coeficiente de forma' μ e a 'carga de neve' s. No caso de uma cobertura de duas águas, você pode verificar os valores para cada caso de carga e cada lado da cobertura.

Tolerâncias

Na guia Tolerâncias você pode influenciar os critérios segundo os quais barras e nós são avaliados como pertencentes a um plano ou linha. Os parâmetros estão descritos no capítulo Cargas de barra a partir de carga de superfície .
