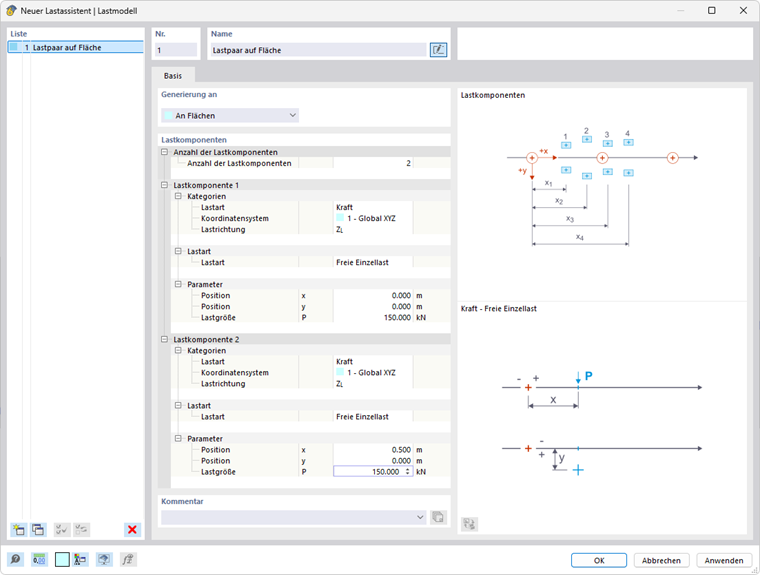

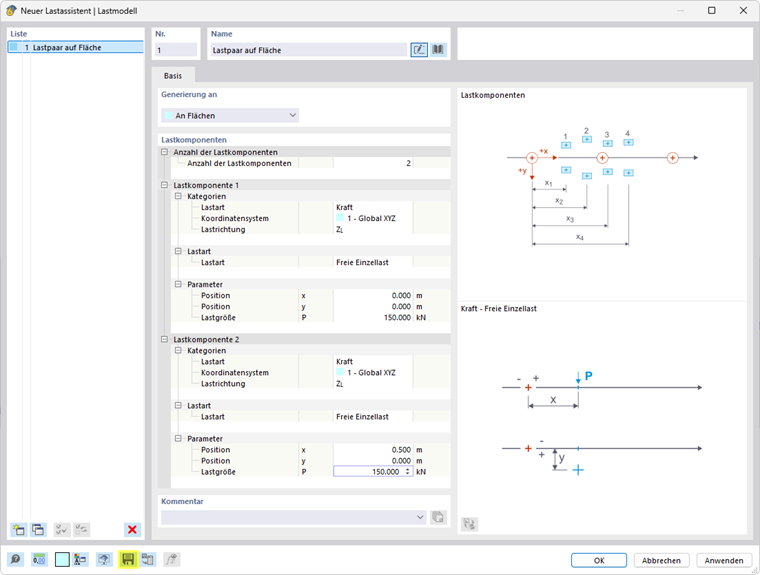

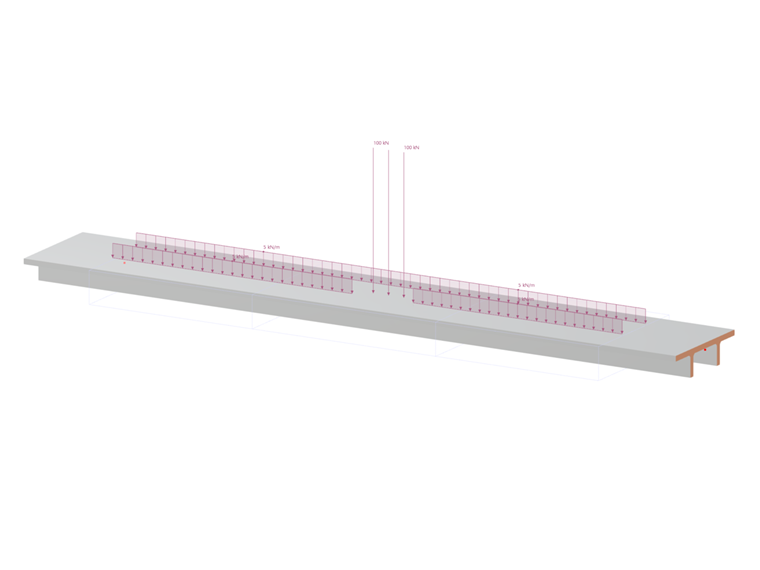

Der Lastassistent für Lastmodelle ermöglicht es, verschiedene Lasten in einem Lastmodell zusammenzustellen und als Lastenarrangement anzuwenden.
Lastmodelle werden benötigt, um mit dem Lastassistenten Wanderlasten bewegliche Lasten auf Flächen und Stäbe aufzubringen.
Generierung an
Wählen Sie in der Liste aus, an welchen Objekten die Lasten aus dem Lastmodell erzeugt werden sollen:
- An Flächen
- An Stäben
Lastkomponenten
In diesem Abschnitt können Sie die Lastparameter definieren. Die Eingabemöglichkeiten sind auf die Lastart abgestimmt und jeweils in der Dialoggrafik erläutert; sie unterscheiden sich auch für Flächen und für Stäbe.
Anzahl der Lastkomponenten
Geben Sie an, wie viele Lasten in der Laststellung vorliegen. Für jede zusätzliche Komponente dieses "Lastenblocks" wird eine Kategorie ergänzt. Mit den Lastkomponenten können Sie die bewegliche Last über Kräfte und Momente beschreiben.
Lastkomponente - Kategorien
Diese Kategorien steuern, welche Parameter Sie im weiteren Verlauf definieren können.
Lastart
In der Liste stehen folgende Möglichkeiten zur Auswahl:
- Kraft: Die Last ist eine gerichtete Größe.
- Moment: Die Last stellt ein Produkt aus Kraft und Hebelarm dar.
Koordinatensystem
Wenn sich die Last nicht auf das globale Koordinatensystem XYZ bezieht, können Sie in der Liste ein benutzerdefiniertes Koordinatensystem auswählen oder neu erzeugen.
Lastrichtung
Legen Sie in der Liste die Richtung fest, in die die Last wirkt. Je nach Koordinatensystem stehen die globalen Achsen X, Y, Z oder die benutzerdefinierten Achsen U, V, W zur Auswahl. Die Last kann dabei auf die wahre Länge (Index 'L') oder die projizierten Länge (Index 'P') von Linien bezogen sein.
Lastkomponente - Lastart

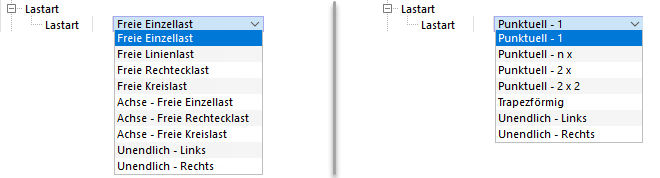

In der Liste stehen verschiedene Möglichkeiten zur Auswahl, mit denen Sie die Anordnung der Last abbilden können.
In den folgenden Tabellen sind die Lastarten kurz beschrieben. Die Parameter können Sie dann in der nächsten Kategorie angeben.
Lastarten für Flächen
| Lastart | Lastsymbol | Beschreibung |
|---|---|---|

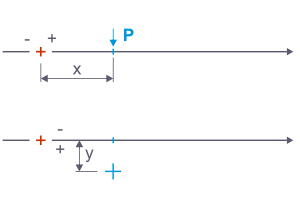

| Freie Einzellast (Einzelkraft, Einzelmoment) | Geben Sie die Lastgröße 'P' bzw. 'M' sowie den Abstand der Last 'x' längs und 'y' quer zum Festpunkt der Lastposition an. | |

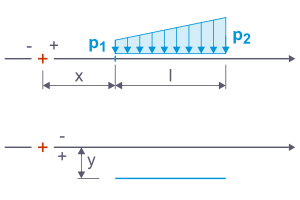

| Freie Linienlast (Gleichstreckenlast, Trapezlast) | Geben Sie die Kräfte 'p1' und 'p2', den Abstand 'x' und 'y' sowie die Länge 'l' der Linienlast an. | |

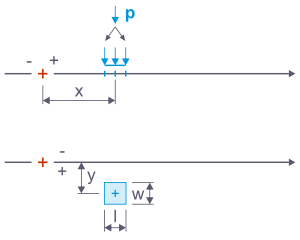

| Freie Rechtecklast (Flächen-Blocklast) | Geben Sie den Abstand 'x' und 'y' sowie die Kraft 'P' an. Diese wird in eine Flächenlast umgerechnet, die auf die festzulegende Breite 'w' und Länge 'l' wirkt. | |

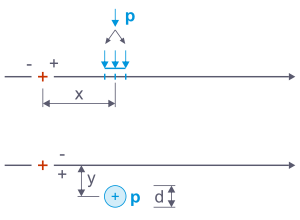

| Freie Kreislast (Flächen-Rundlast) | Geben Sie den Abstand 'x' und 'y' sowie die Kraft 'P' an. Diese wird in eine kreisförmige Flächenlast umgerechnet, die auf den festzulegenden Durchmesser 'd' wirkt. | |

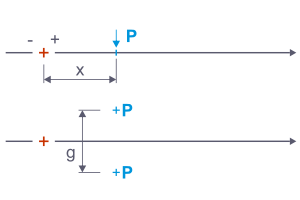

| Achse - Freie Einzellast (Kräftepaar, Momentenpaar) | Die Last 'P' bzw. 'M' wird auf zwei Einzellasten im Abstand der Spurweite 'g' verteilt. Geben Sie den Abstand 'x' zum Festpunkt der Lastposition an. | |

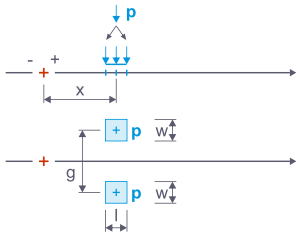

| Achse - Freie Rechtecklast (Blocklast-Paar) | Die Last 'P' wird auf zwei Flächenlasten im Abstand der Spurweite 'g' verteilt. Diese wirken jeweils auf die Breite 'w' und Länge 'l' (zum Beispiel die Radaufstandsfläche). | |

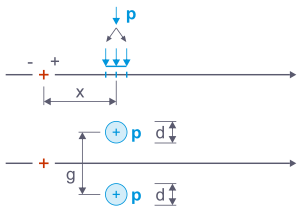

| Achse - Freie Kreislast (Rundlast-Paar) | Die Last 'P' wird auf zwei Flächenlasten im Abstand der Spurweite 'g' verteilt. Diese wirken jeweils auf eine kreisförmige Fläche mit dem festzulegenden Durchmesser 'd'. | |

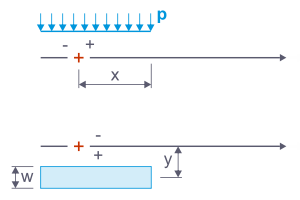

| Unendlich - Links (Gleichflächenlast) | Bei jeder Lastposition wird eine konstante Last aufgebracht, die bis zum Anfang des Liniensatzes wirkt. Geben Sie die Lastgröße 'p', die Breite 'w' und den Abstand 'x' des rechten Lastrandes zum Lastschritt-Festpunkt an. Mit dem Abstand 'y' können Sie die Last quer zur Wanderlinie versetzen. | |

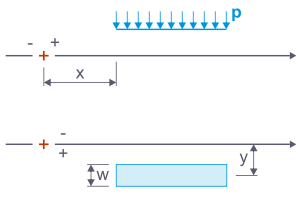

| Unendlich - Rechts (Gleichflächenlast) | Bei jeder Lastposition wird eine konstante Last aufgebracht, die bis zum Ende des Liniensatzes wirkt. In diesem Fall geben Sie den Abstand 'x' des linken Lastrandes zum Lastschritt-Festpunkt an. |
Lastarten für Stäbe
| Lastart | Lastsymbol | Beschreibung |
|---|---|---|

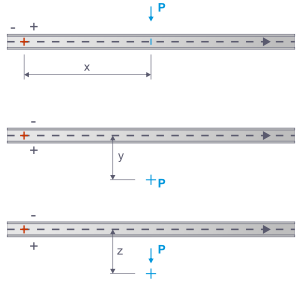

| Punktuell - 1 (Einzelkraft, Einzelmoment) | Geben Sie die Lastgröße 'P' bzw. 'M', den Abstand 'x' der Last längs zum Festpunkt der Lastposition sowie die Exzentrizitäten 'y' und 'z' quer zur Wanderlinie an. | |

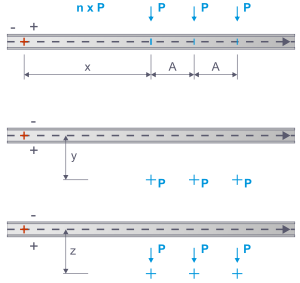

| Punktuell - n x (Einzelkräfte, Einzelmomente) | Gleich große Einzellasten wirken in einem konstanten Abstand voneinander. Geben Sie die Lastgröße, den Abstand 'x' der ersten Last zum Festpunkt der Lastposition, den Abstand 'A' der Lasten untereinander sowie die Exzentrizitäten 'y' und 'z' quer zur Wanderlinie an. | |

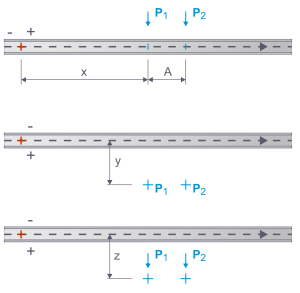

| Punktuell - 2 x (Kräftepaar, Momentenpaar) | Zwei unterschiedlich große Einzellasten bewegen sich entlang des Stabes. Geben Sie die Lastgröße, den Abstand 'x' der ersten Last zum Festpunkt der Lastposition, den Abstand 'A' zwischen den Lasten sowie die Exzentrizitäten 'y' und 'z' quer zur Wanderlinie an. | |

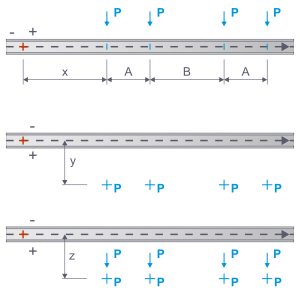

| Punktuell - 2 x 2 (Kräftepaar, Momentenpaar) | Zwei Lastpaare mit gleich großen Einzellasten bewegen sich entlang des Stabes. Geben Sie die Lastgröße, den Abstand 'x' der ersten Last zum Festpunkt der Lastposition, die Abstände 'A' zwischen den Lasten eines Lastpaars und 'B' zwischen den Lastpaaren sowie die Exzentrizitäten 'y' und 'z' quer zur Wanderlinie an. | |

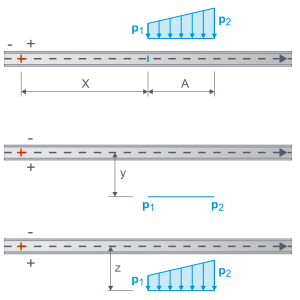

| Trapezförmig (Gleichstreckenlast, Trapezlast) | Geben Sie die Kräfte 'p1' und 'p2', den Abstand 'x' zum Festpunkt der Lastposition, die Länge 'A' der Streckenlast sowie die Exzentrizitäten 'y' und 'z' quer zur Wanderlinie an. | |

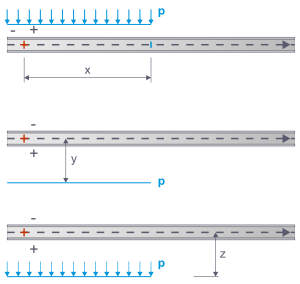

| Unendlich - Links (Gleichstreckenlast) | Bei jeder Lastposition wird eine konstante Last aufgebracht, die bis zum Anfang des Stabes oder Stabsatzes wirkt. Geben Sie die Lastgröße 'p' und den Abstand 'x' des rechten Lastrandes zum Lastschritt-Festpunkt an. Mit dem Exzentrizitäten 'y' und 'z' können Sie die Last quer zur Wanderlinie versetzen. | |

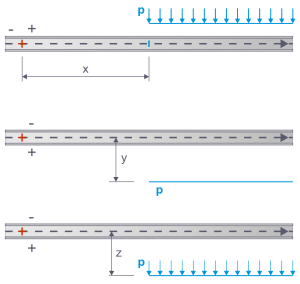

| Unendlich - Rechts (Gleichstreckenlast) | Bei jeder Lastposition wird eine konstante Last aufgebracht, die bis zum Ende des Stabes oder Stabsatzes wirkt. Geben Sie die Lastgröße 'p' und den Abstand 'x' des linken Lastrandes zum Lastschritt-Festpunkt an. Mit dem Exzentrizitäten 'y' und 'z' können Sie die Last quer zur Wanderlinie versetzen. |
Lastkomponente - Parameter
Die Parameter sind auf die Lastart abgestimmt, die Sie zuvor festgelegt haben. Im Grafikbereich rechts wird die Bedeutung der Parameter symbolisch dargestellt.
Position x
Die Stelle x beschreibt den Abstand der Last vom Lastschritt-Festpunkt längs der Wanderlinie. Dieser Festpunkt ist in der Skizze durch ein rotes Kreuz symbolisiert.
Position y / Exzentrizität y
Diese Angabe ermöglicht es, Lasten neben der Wanderlinie zu platzieren. Ein positiver Wert ordnet die Last in Blickrichtung rechts von der Wanderlinie an, ein negativer Wert links davon.
Exzentrizität z
Diese Angabe ermöglicht es, Stablasten unterhalb oder oberhalb der Wanderlinie zu platzieren. Ein positiver Wert ordnet die Last auf der Seite der positiven Stabachse z an.
Spurweite g
Bei Achslasten können Sie den Schwerpunktabstand des Lastpaars gemäß Skizze angeben.
Lastgröße P / M / p
Bei diesen Parametern können Sie die Größen der Kraft P bzw. des Moments M angeben. Bei Linien- und Streckenlasten tragen Sie die Lastgrößen p1 am Linienanfang und p2 am Linienende ein. Wenn sich die beiden Werte unterscheiden, liegt eine Trapezlast vor.
Breite b
Bei Rechtecklasten können Sie die Lastbreite definieren. Sie stellt die Abmessung der Lastaufstandsfläche quer zur Wanderrichtung dar.
Liegt eine Unendlich-Last vor, so ist in dieser Spalte die Breite der Fahrspur anzugeben, auf die die Gleichflächenlast wirkt.
Länge l
Hier können Sie die Länge der Lastaufstandsfläche in Richtung der Wanderrichtung bzw. die Länge der Linienlast angeben.
Die geometrischen Gegebenheiten werden bei der Verwendung von Versatz und Puffer (siehe Kapitel Wanderlasten ) berücksichtigt: Die Flächen erhalten nur anteilige Lasten aus den Aufstandsflächen.
