Modely zatížení

Generátor zatížení pro Modely zatížení umožňuje sestavit různá zatížení do modelu zatížení a použít je jako uspořádání zatížení.

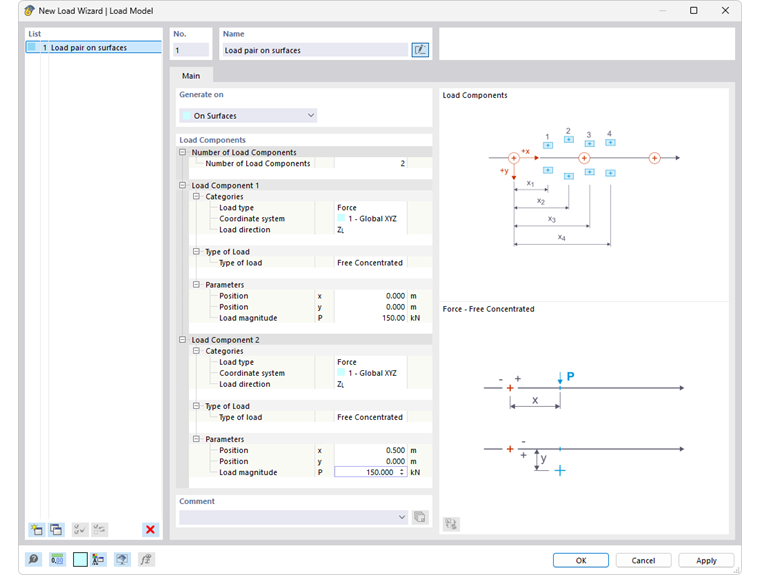

Dialog 'Nový generátor zatížení | Model zatížení'

Modely zatížení jsou potřebné k tomu, aby bylo možné pomocí generátoru zatížení Pohyblivá zatížení aplikovat pohyblivá zatížení na plochy a pruty.

Název

Modelu zatížení můžete přiřadit označení, což usnadní jeho přiřazení u pohyblivých zatížení.

Tlačítkem získáte přístup ke knihovně s mnoha předdefinovanými modely zatížení v Dlubal Center. Jsou zde uloženy i vaše uživatelsky definované modely zatížení.

Generování na

Vyberte v seznamu, na kterých objektech se mají zatížení z modelu zatížení generovat:

• Na plochách
• Na prutech

Složky zatížení

V této sekci můžete definovat parametry zatížení. Možnosti zadávání jsou přizpůsobeny typu zatížení a jsou vždy vysvětleny v grafice dialogu; liší se také pro plochy a pro pruty.

Počet složek zatížení

Zadejte, kolik zatížení je v zatěžovací poloze. Pro každou další složku tohoto "bloku zatížení" bude přidána kategorie. Pomocí složek zatížení můžete popsat pohyblivé zatížení pomocí sil a momentů.

Složka zatížení - Kategorie

Tyto kategorie určují, které parametry můžete dále definovat.

Typ zatížení

V seznamu jsou k dispozici následující možnosti:

• Síla: Zatížení je směrová veličina.
• Moment: Zatížení představuje součin síly a ramena síly.

Souřadnicový systém

Pokud se zatížení nevztahuje ke globálnímu souřadnicovému systému XYZ, můžete v seznamu vybrat uživatelsky definovaný souřadnicový systém nebo jej vytvořit nový.

Směr zatížení

V seznamu určete směr, kterým zatížení působí. V závislosti na souřadnicovém systému jsou k dispozici globální osy X, Y, Z nebo uživatelsky definované osy U, V, W. Zatížení se přitom může vztahovat ke skutečné délce (index 'L') nebo k promítnuté délce (index 'P') linií.

Složka zatížení - Typ zatížení

V seznamu jsou k dispozici různé možnosti, pomocí kterých můžete zobrazit uspořádání zatížení.

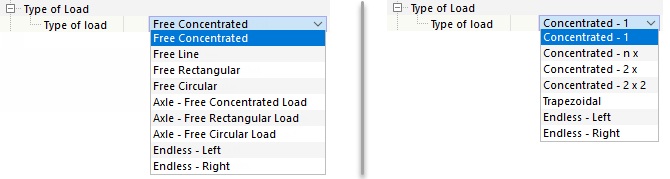

Typy zatížení pro plochy (vlevo) a pro pruty (vpravo)

V následujících tabulkách jsou stručně popsány typy zatížení. Parametry pak můžete zadat v další kategorii.

Typy zatížení pro plochy

Typ zatížení	Symbol zatížení	Popis

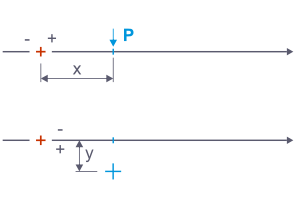

Volné osamělé zatížení (soustředěná síla, soustředěný moment)	Volné koncentrické zatížení	Zadejte velikost zatížení 'P' resp. 'M' a také vzdálenost zatížení 'x' podél a 'y' napříč k pevnému bodu pozice zatížení.

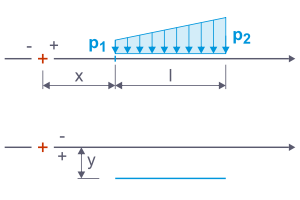

Volné liniové zatížení (rovnoměrné spojité zatížení, lichoběžníkové zatížení)	Volné spojité zatížení	Zadejte síly 'p1' a 'p2', vzdálenost 'x' a 'y' a také délku 'l' liniového zatížení.

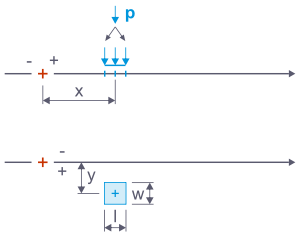

Volné obdélníkové zatížení (plošné blokové zatížení)	Volné obdélníkové zatížení	Zadejte vzdálenost 'x' a 'y' a také sílu 'P'. Ta se přepočítá na plošné zatížení, které působí na stanovenou šířku 'w' a délku 'l'.

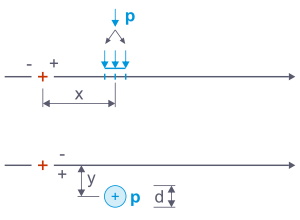

Volné kruhové zatížení (plošné kruhové zatížení)	Volné kruhové zatížení	Zadejte vzdálenost 'x' a 'y' a také sílu 'P'. Ta se přepočítá na kruhové plošné zatížení, které působí na stanovený průměr 'd'.

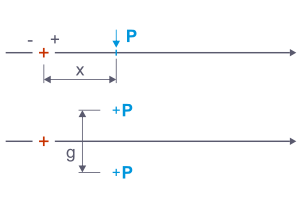

Náprava - Volné osamělé zatížení (dvojice sil, dvojice momentů)	Osa - Volné koncentrické zatížení	Zatížení 'P' resp. 'M' se rozdělí na dvě osamělá zatížení ve vzdálenosti rozchodu 'g'. Zadejte vzdálenost 'x' k pevnému bodu pozice zatížení.

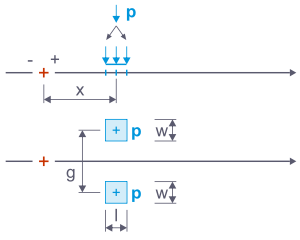

Náprava - Volné obdélníkové zatížení (dvojice blokových zatížení)	Osa - Volné pravoúhlé zatížení	Zatížení 'P' se rozdělí na dvě plošná zatížení ve vzdálenosti rozchodu 'g'. Ta působí vždy na šířku 'w' a délku 'l' (například styčná plocha kola).

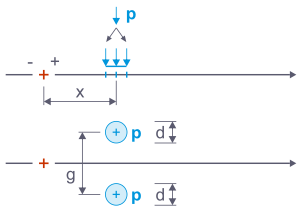

Náprava - Volné kruhové zatížení (dvojice kruhových zatížení)	Osa - Volné kruhové zatížení	Zatížení 'P' se rozdělí na dvě plošná zatížení ve vzdálenosti rozchodu 'g'. Ta působí vždy na kruhovou plochu se stanoveným průměrem 'd'.

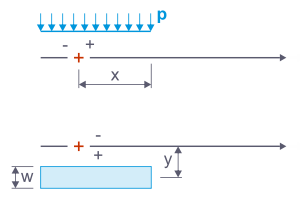

Nekonečno - Vlevo (rovnoměrné plošné zatížení)	Nekonečno - vlevo	V každé pozici zatížení se aplikuje konstantní zatížení, které působí až k začátku sady linií. Zadejte velikost zatížení 'p', šířku 'w' a vzdálenost 'x' pravého okraje zatížení k pevnému bodu zatěžovacího stupně. Vzdáleností 'y' můžete zatížení posunout napříč k linii pohybu.

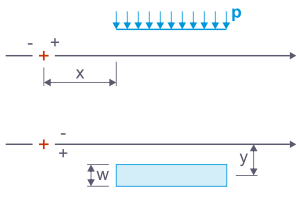

Nekonečno - Vpravo (rovnoměrné plošné zatížení)	Nekonečno - vpravo	V každé pozici zatížení se aplikuje konstantní zatížení, které působí až ke konci sady linií. V tomto případě zadejte vzdálenost 'x' levého okraje zatížení k pevnému bodu zatěžovacího stupně.

Typy zatížení pro pruty

Typ zatížení	Symbol zatížení	Popis

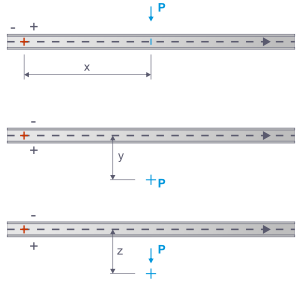

Bodové - 1 (soustředěná síla, soustředěný moment)	Bodově - 1	Zadejte velikost zatížení 'P' resp. 'M', vzdálenost 'x' zatížení podél k pevnému bodu pozice zatížení a také excentricity 'y' a 'z' napříč k linii pohybu.

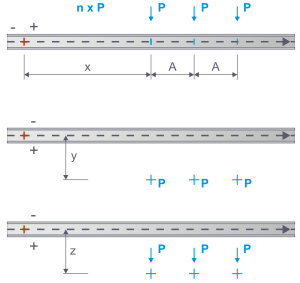

Bodové - n x (soustředěné síly, soustředěné momenty)	Bodové - n x	Stejně velká osamělá zatížení působí v konstantní vzdálenosti od sebe. Zadejte velikost zatížení, vzdálenost 'x' prvního zatížení k pevnému bodu pozice zatížení, vzdálenost 'A' zatížení mezi sebou a také excentricity 'y' a 'z' napříč k linii pohybu.

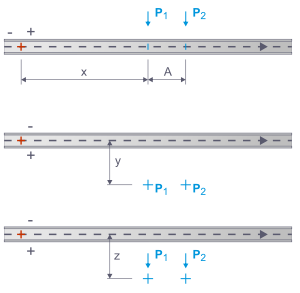

Bodové - 2 x (dvojice sil, dvojice momentů)	Bodově - 2x	Dvě různě velká osamělá zatížení se pohybují podél prutu. Zadejte velikost zatížení, vzdálenost 'x' prvního zatížení k pevnému bodu pozice zatížení, vzdálenost 'A' mezi zatíženími a také excentricity 'y' a 'z' napříč k linii pohybu.

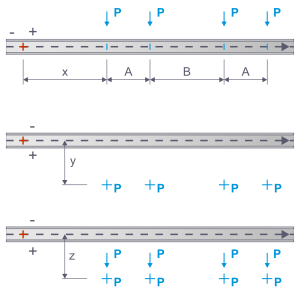

Bodové - 2 x 2 (dvojice sil, dvojice momentů)	Bodově - 2 × 2	Dvě dvojice zatížení se stejně velkými osamělými zatíženími se pohybují podél prutu. Zadejte velikost zatížení, vzdálenost 'x' prvního zatížení k pevnému bodu pozice zatížení, vzdálenosti 'A' mezi zatíženími jedné dvojice zatížení a 'B' mezi dvojicemi zatížení a také excentricity 'y' a 'z' napříč k linii pohybu.

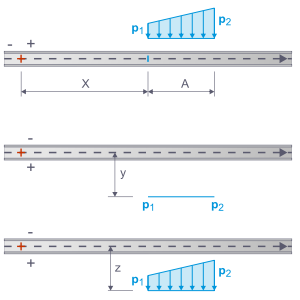

Lichoběžníkové (rovnoměrné spojité zatížení, lichoběžníkové zatížení)	Lichoběžníkový	Zadejte síly 'p1' a 'p2', vzdálenost 'x' k pevnému bodu pozice zatížení, délku 'A' spojitého zatížení a také excentricity 'y' a 'z' napříč k linii pohybu.

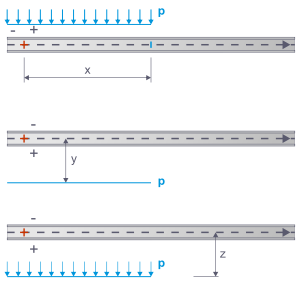

Nekonečno - Vlevo (rovnoměrné spojité zatížení)	Nekonečno – odkaz vlevo	V každé pozici zatížení se aplikuje konstantní zatížení, které působí až k začátku prutu nebo sady prutů. Zadejte velikost zatížení 'p' a vzdálenost 'x' pravého okraje zatížení k pevnému bodu zatěžovacího stupně. Excentricitami 'y' a 'z' můžete zatížení posunout napříč k linii pohybu.

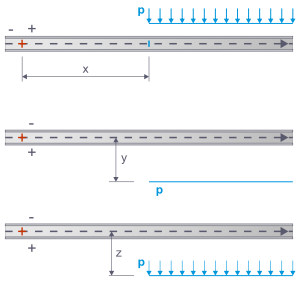

Nekonečno - Vpravo (rovnoměrné spojité zatížení)	Nekonečná - napravo	V každé pozici zatížení se aplikuje konstantní zatížení, které působí až ke konci prutu nebo sady prutů. Zadejte velikost zatížení 'p' a vzdálenost 'x' levého okraje zatížení k pevnému bodu zatěžovacího stupně. Excentricitami 'y' a 'z' můžete zatížení posunout napříč k linii pohybu.

Složka zatížení - Parametry

Parametry jsou přizpůsobeny Typu zatížení, který jste předtím stanovili. V grafické oblasti vpravo je význam parametrů znázorněn symbolicky.

Pozice x

Pozice x popisuje vzdálenost zatížení od pevného bodu zatěžovacího stupně podél linie pohybu. Tento pevný bod je v náčrtu znázorněn červeným křížkem.

Pozice y / Excentricita y

Tento údaj umožňuje umístit zatížení vedle linie pohybu. Kladná hodnota umístí zatížení ve směru pohledu napravo od linie pohybu, záporná hodnota nalevo od ní.

Excentricita z

Tento údaj umožňuje umístit prutová zatížení pod nebo nad linii pohybu. Kladná hodnota umístí zatížení na stranu kladné osy prutu z.

Rozchod g

U zatížení nápravou můžete zadat vzdálenost těžišť dvojice zatížení podle náčrtu.

Velikost zatížení P / M / p

U těchto parametrů můžete zadat velikosti síly P resp. momentu M. U liniových a spojitých zatížení zadejte velikosti zatížení p₁ na začátku linie a p₂ na konci linie. Pokud se obě hodnoty liší, jedná se o lichoběžníkové zatížení.

Šířka b

U obdélníkových zatížení můžete definovat šířku zatížení. Představuje rozměr styčné plochy zatížení napříč ke směru pohybu.

Pokud se jedná o zatížení typu Nekonečno, je v tomto sloupci třeba zadat šířku jízdního pruhu, na který působí rovnoměrné plošné zatížení.

Délka l

Zde můžete zadat délku styčné plochy zatížení ve směru pohybu resp. délku liniového zatížení.

Geometrické okolnosti jsou zohledněny při použití odsazení a nárazníku (viz kapitola Pohyblivá zatížení ): Plochy obdrží pouze poměrná zatížení ze styčných ploch.

Uložení modelu zatížení v Dlubal Center

Model zatížení můžete uložit jako šablonu, abyste ho mohli použít i v jiných projektech.

Postupujte následovně:

1. Klikněte v dialogu Model zatížení dole na tlačítko (označeno na obrázku Nový generátor zatížení | Model zatížení).
2. Objeví se okno 'Uložit model zatížení' s navrženou složkou pro uložení Dokumenty → Dlubal Software → Load Models.
3. Určete název souboru a potvrďte tlačítkem Uložit.

Uživatelem definované modely zatížení jsou v Dlubal Center doplněny v kategorii Modely zatížení. Pod položkou Vlastník → Uživatelem definované zde můžete vybrat odpovídající model zatížení a použít ho pro pohyblivé zatížení.

Alternativně použijte tlačítko dole v dialogu Nový generátor zatížení | Model zatížení pro načtení modelu zatížení ze souboru.
