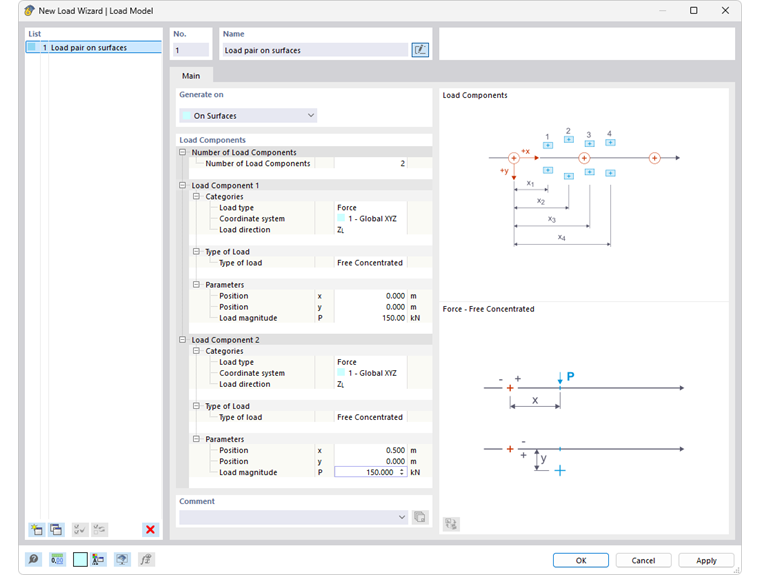

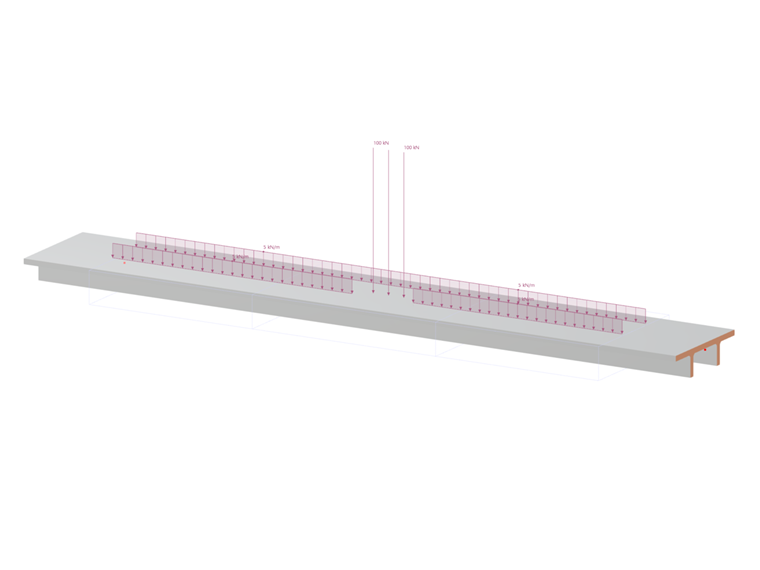

O assistente de carga para Modelos de Carga permite a montagem de várias cargas em um modelo de carga e a sua aplicação como um arranjo de cargas.
Modelos de carga são necessários para aplicar cargas móveis em superfícies e barras usando o assistente de carga Cargas Móveis.
Se diferentes cargas móveis se movem em paralelo ou com deslocamento, crie outro modelo de carga clicando no botão
na parte inferior da 'Lista'. Desta forma, você pode controlar individualmente os movimentos das cargas em um esquema de movimento.
Gerar em
Selecione na lista em quais objetos as cargas do modelo de carga serão geradas:
- Em superfícies
- Em barras
Componentes de carga
Nesta seção, você pode definir os parâmetros de carga. As opções de entrada são ajustadas ao tipo de carga e explicadas no gráfico de diálogo; elas também diferem para superfícies e barras.
Número de componentes de carga
Indique quantas cargas existem na posição de carga. Para cada componente adicional deste "bloco de carga", uma categoria é adicionada. Com os componentes de carga, você pode descrever a carga móvel através de forças e momentos.
Componente de carga - Categorias
Estas categorias controlam quais parâmetros você pode definir a seguir.
Tipo de carga
As seguintes opções estão disponíveis na lista:
- Força: A carga é um valor direcionado.
- Momento: A carga representa um produto de força e braço de alavanca.
Sistema de coordenadas
Se a carga não estiver relacionada ao sistema de coordenadas globais XYZ, você pode selecionar ou criar um sistema de coordenadas personalizado na lista.
Direção da carga
Defina na lista a direção na qual a carga atua. Dependendo do sistema de coordenadas, você pode escolher entre os eixos globais X, Y, Z ou os eixos personalizados U, V, W. A carga pode estar relacionada ao comprimento verdadeiro (índice 'L') ou ao comprimento projetado (índice 'P') das linhas.
Componente de carga - Tipo de carga

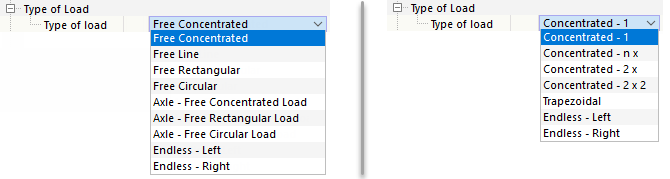

Existem diferentes opções na lista, que podem ser usadas para representar o arranjo da carga.
As tabelas abaixo descrevem brevemente os tipos de carga. Você pode então especificar os parâmetros na próxima categoria.
Tipos de carga para superfícies
| Tipo de carga | Símbolo de carga | Descrição |
|---|---|---|

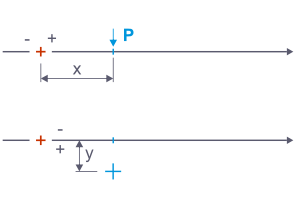

| Carga pontual livre (força pontual, momento pontual) | Indique o valor da carga 'P' ou 'M' e a distância da carga 'x' ao longo e 'y' transversal ao ponto fixo da posição da carga. | |

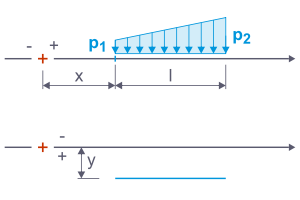

| Carga linear livre (carga distribuída, carga trapezoidal) | Indique as forças 'p1' e 'p2', a distância 'x' e 'y', bem como o comprimento 'l' da carga linear. | |

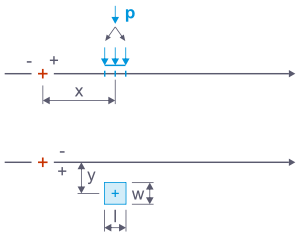

| Carga retangular livre (carga em bloco de superfície) | Indique a distância 'x' e 'y' e a força 'P'. Esta será convertida em uma carga de superfície que atua na largura 'w' e no comprimento 'l' a serem determinados. | |

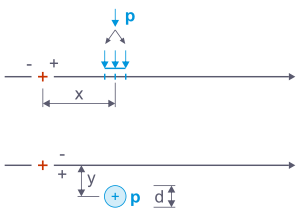

| Carga circular livre (carga em superfície circular) | Indique a distância 'x' e 'y' e a força 'P'. Esta será convertida em uma carga de superfície circular que atua no diâmetro 'd' a ser determinado. | |

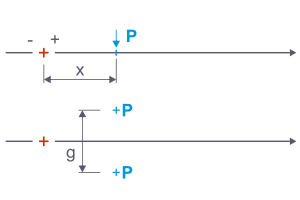

| Eixo - Carga pontual livre (par de forças, par de momentos) | A carga 'P' ou 'M' é distribuída em duas cargas pontuais com a distância do eixo 'g'. Indique a distância 'x' ao ponto fixo da posição da carga. | |
| Eixo - Carga retangular livre (par de cargas em bloco) | A carga 'P' é distribuída em duas cargas de superfície com a distância do eixo 'g'. Estas atuam cada uma na largura 'w' e no comprimento 'l' (por exemplo, a área de contato das rodas). | |

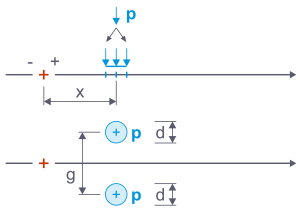

| Eixo - Carga circular livre (par de cargas circulares) | A carga 'P' é distribuída em duas cargas de superfície com a distância do eixo 'g'. Estas atuam cada uma em uma área circular com o diâmetro 'd' a ser determinado. | |

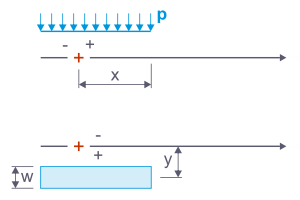

| Infinito - Esquerda (carga de superfície uniforme) | Em cada posição de carga, uma carga constante é aplicada até o início do conjunto de linhas. Indique o tamanho da carga 'p', a largura 'w' e a distância 'x' da borda direita da carga até o ponto fixo do passo de carga. Com a distância 'y', você pode deslocar a carga transversalmente à linha de movimento. | |

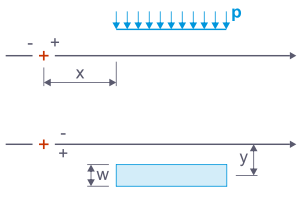

| Infinito - Direita (carga de superfície uniforme) | Em cada posição de carga, uma carga constante é aplicada até o final do conjunto de linhas. Neste caso, indique a distância 'x' da borda esquerda da carga até o ponto fixo do passo de carga. |
Tipos de carga para barras
| Tipo de carga | Símbolo de carga | Descrição |
|---|---|---|

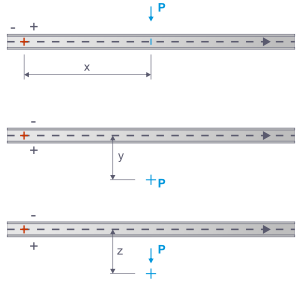

| Pontual - 1 (força pontual, momento pontual) | Indique o valor da carga 'P' ou 'M', a distância 'x' da carga ao longo do ponto fixo da posição da carga, bem como as excentricidades 'y' e 'z' transversalmente à linha de movimento. | |

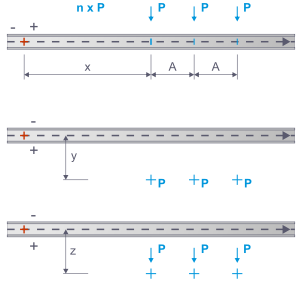

| Pontual - n x (forças pontuais, momentos pontuais) | Cargas pontuais de mesma magnitude atuam a uma distância constante entre si. Indique o valor da carga, a distância 'x' da primeira carga ao ponto fixo da posição da carga, o intervalo 'A' entre as cargas, bem como as excentricidades 'y' e 'z' transversalmente à linha de movimento. | |

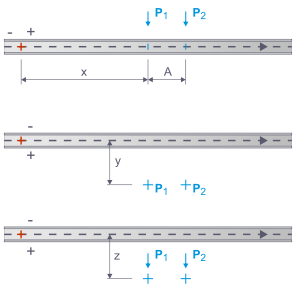

| Pontual - 2 x (par de forças, par de momentos) | Duas cargas pontuais de diferentes magnitudes se movem ao longo da barra. Indique o valor da carga, a distância 'x' da primeira carga ao ponto fixo da posição da carga, o intervalo 'A' entre as cargas, bem como as excentricidades 'y' e 'z' transversalmente à linha de movimento. | |

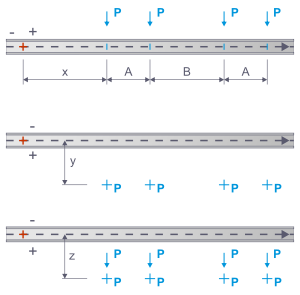

| Pontual - 2 x 2 (par de forças, par de momentos) | Dois pares de cargas com cargas pontuais de mesma magnitude se movem ao longo da barra. Indique o valor da carga, a distância 'x' da primeira carga ao ponto fixo da posição da carga, as distâncias 'A' entre as cargas de um par de cargas e 'B' entre os pares de cargas, bem como as excentricidades 'y' e 'z' transversalmente à linha de movimento. | |

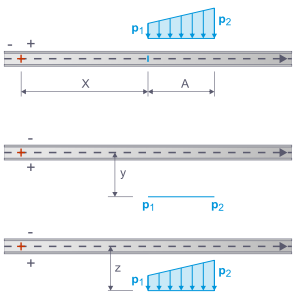

| Trapezoidal (carga distribuída, carga trapezoidal) | Indique as forças 'p1' e 'p2', a distância 'x' ao ponto fixo da posição da carga, o comprimento 'A' da carga distribuída, bem como as excentricidades 'y' e 'z' transversalmente à linha de movimento. | |

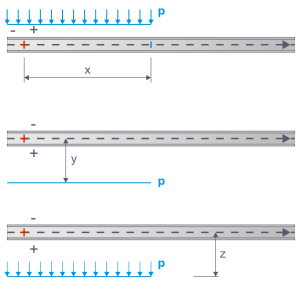

| Infinito - Esquerda (carga distribuída) | Em cada posição de carga, uma carga constante é aplicada até o início da barra ou conjunto de barras. Indique o tamanho da carga 'p' e a distância 'x' da borda direita da carga até o ponto fixo do passo de carga. Com as excentricidades 'y' e 'z', você pode deslocar a carga transversalmente à linha de movimento. | |

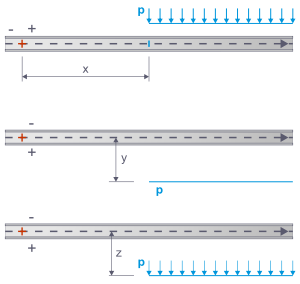

| Infinito - Direita (carga distribuída) | Em cada posição de carga, uma carga constante é aplicada até o final da barra ou conjunto de barras. Indique o tamanho da carga 'p' e a distância 'x' da borda esquerda da carga até o ponto fixo do passo de carga. Com as excentricidades 'y' e 'z', você pode deslocar a carga transversalmente à linha de movimento. |
Componente de carga - Parâmetros
Os parâmetros são ajustados ao tipo de carga especificado anteriormente. A importância dos parâmetros é simbolicamente representada na área gráfica à direita.
Posição x
O ponto x descreve a distância da carga ao ponto fixo do passo de carga ao longo da linha de movimento. Este ponto fixo é simbolizado na ilustração por uma cruz vermelha.
Posição y / Excentricidade y
Este parâmetro permite que as cargas sejam posicionadas ao lado da linha de movimento. Um valor positivo posiciona a carga à direita da linha de movimento na direção da vista, e um negativo à esquerda.
Excentricidade z
Este parâmetro permite colocar cargas de barra acima ou abaixo da linha de movimento. Um valor positivo posiciona a carga no lado do eixo positivo z da barra.
Distância do eixo g
Para cargas de eixo, você pode indicar a distância central do par de cargas de acordo com o esboço.
Valor da carga P / M / p
Nestes parâmetros, você pode indicar os valores das forças P ou dos momentos M. Para cargas lineares e distribuídas, insira os valores p1 no início da linha e p2 no final da linha. Se os dois valores forem diferentes, será uma carga trapezoidal.
Largura b
Para cargas retangulares, você pode definir a largura da carga. Ela representa a dimensão da área de contato da carga transversalmente à direção de movimento.
Se for uma carga infinita, esta coluna deve indicar a largura da faixa na qual a carga de superfície uniforme atua.
Comprimento l
Aqui, você pode indicar o comprimento da área de contato da carga na direção de movimento ou o comprimento da carga linear.
As condições geométricas são consideradas ao usar deslocamento e amortecimento (veja capítulo Cargas Móveis ): As superfícies recebem apenas cargas proporcionais das áreas de contato.
