Asystent obciążenia dla Modele obciążenia umożliwia zestawienie różnych obciążeń w modelu obciążenia i zastosowanie ich jako układu obciążeń.
Modele obciążenia są potrzebne, aby za pomocą asystenta obciążenia Obciążenia ruchome nanosić obciążenia ruchome na powierzchnie i pręty.
Jeśli różne obciążenia ruchome poruszają się równolegle lub z przesunięciem, należy utworzyć kolejny model obciążenia za pomocą przycisku
na dole listy 'Lista'. W ten sposób można indywidualnie sterować ruchami obciążeń w schemacie ruchu.
Nazwa
Model obciążenia można opatrzyć oznaczeniem, co ułatwia przypisanie w przypadku obciążeń ruchomych.
Za pomocą przycisku
można uzyskać dostęp do biblioteki z wieloma predefiniowanymi modelami obciążenia w Centrum Dlubal. Tam zapisane są również niestandardowe modele obciążenia użytkownika.
Generowanie na
Na liście należy wybrać, na jakich obiektach mają być generowane obciążenia z modelu obciążenia:
- Na powierzchniach
- Na prętach
Składowe obciążenia
W tej sekcji można zdefiniować parametry obciążenia. Możliwości wprowadzania danych są dostosowane do typu obciążenia i objaśnione każdorazowo na grafice dialogowej; różnią się one także dla powierzchni i dla prętów.
Liczba składowych obciążenia
Należy podać, ile obciążeń występuje w położeniu obciążenia. Dla każdej dodatkowej składowej tego "bloku obciążeń" dodawana jest kategoria. Za pomocą składowych obciążenia można opisać obciążenie ruchome za pomocą sił i momentów.
Składowa obciążenia - Kategorie
Kategorie te sterują, które parametry można zdefiniować w dalszej kolejności.
Typ obciążenia
Na liście dostępne są następujące możliwości wyboru:
- Siła: Obciążenie jest wielkością skierowaną.
- Moment: Obciążenie stanowi iloczyn siły i ramienia dźwigni.
Układ współrzędnych
Jeśli obciążenie nie odnosi się do globalnego układu współrzędnych XYZ, można wybrać z listy użytkowniczy układ współrzędnych lub utworzyć nowy.
Kierunek obciążenia
Na liście należy określić kierunek, w którym działa obciążenie. W zależności od układu współrzędnych dostępne są osie globalne X, Y, Z lub osie użytkownicze U, V, W. Obciążenie może przy tym odnosić się do rzeczywistej długości (indeks 'L') lub do rzutowanej długości (indeks 'P') linii.
Składowa obciążenia - Typ obciążenia

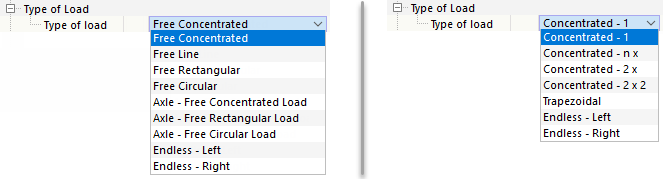

Na liście dostępne są różne możliwości wyboru, za pomocą których można odwzorować rozmieszczenie obciążenia.
W poniższych tabelach krótko opisano typy obciążeń. Parametry można następnie podać w kolejnej kategorii.
Typy obciążeń dla powierzchni
| Typ obciążenia | Symbol obciążenia | Opis |
|---|---|---|

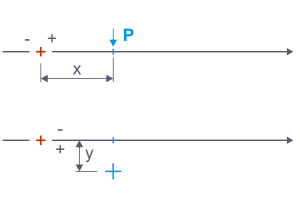

| Swobodne obciążenie pojedyncze (siła pojedyncza, moment pojedynczy) | Należy podać wielkość obciążenia 'P' lub 'M' oraz odległość obciążenia 'x' wzdłuż i 'y' poprzecznie do punktu stałego pozycji obciążenia. | |

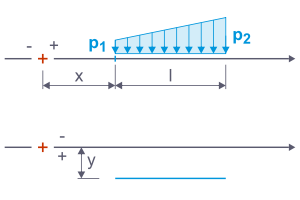

| Swobodne obciążenie liniowe (obciążenie równomierne, obciążenie trapezowe) | Należy podać siły 'p1' i 'p2', odległość 'x' i 'y' oraz długość 'l' obciążenia liniowego. | |
| Swobodne obciążenie prostokątne (blokowe obciążenie powierzchniowe) | Należy podać odległość 'x' i 'y' oraz siłę 'P'. Zostanie ona przekształcona na obciążenie powierzchniowe działające na zdefiniowaną szerokość 'w' i długość 'l'. | |

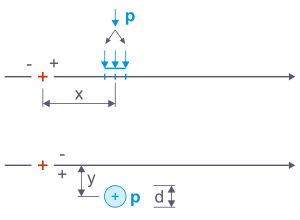

| Swobodne obciążenie kołowe (okrągłe obciążenie powierzchniowe) | Należy podać odległość 'x' i 'y' oraz siłę 'P'. Zostanie ona przekształcona na okrągłe obciążenie powierzchniowe działające na zdefiniowaną średnicę 'd'. | |

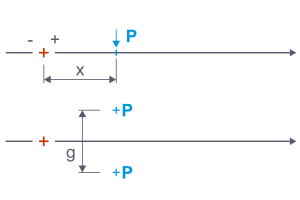

| Oś - Swobodne obciążenie pojedyncze (para sił, para momentów) | Obciążenie 'P' lub 'M' jest rozłożone na dwa obciążenia pojedyncze w odległości rozstawu osi 'g'. Należy podać odległość 'x' do punktu stałego pozycji obciążenia. | |

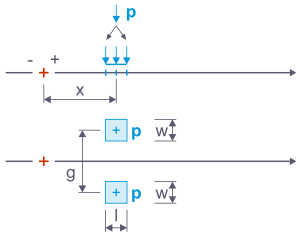

| Oś - Swobodne obciążenie prostokątne (para obciążeń blokowych) | Obciążenie 'P' jest rozłożone na dwa obciążenia powierzchniowe w odległości rozstawu osi 'g'. Działają one odpowiednio na szerokość 'w' i długość 'l' (na przykład powierzchnia styku koła). | |

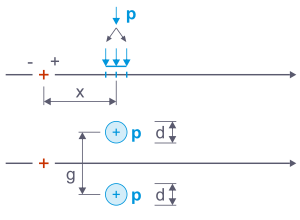

| Oś - Swobodne obciążenie kołowe (para obciążeń okrągłych) | Obciążenie 'P' jest rozłożone na dwa obciążenia powierzchniowe w odległości rozstawu osi 'g'. Działają one odpowiednio na okrągłą powierzchnię o zdefiniowanej średnicy 'd'. | |

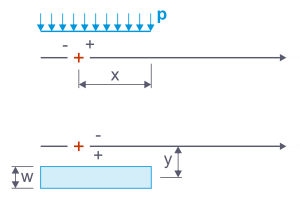

| Nieskończone - Lewe (obciążenie powierzchniowe równomierne) | W każdym położeniu obciążenia przykładane jest stałe obciążenie, które działa aż do początku zestawu linii. Należy podać wielkość obciążenia 'p', szerokość 'w' i odległość 'x' prawej krawędzi obciążenia od stałego punktu kroku obciążenia. Za pomocą odległości 'y' można przesunąć obciążenie poprzecznie do linii ruchomej. | |

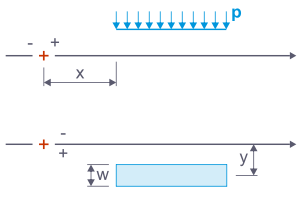

| Nieskończone - Prawe (obciążenie powierzchniowe równomierne) | W każdym położeniu obciążenia przykładane jest stałe obciążenie, które działa aż do końca zestawu linii. W tym przypadku należy podać odległość 'x' lewej krawędzi obciążenia od stałego punktu kroku obciążenia. |
Typy obciążeń dla prętów
| Typ obciążenia | Symbol obciążenia | Opis |
|---|---|---|

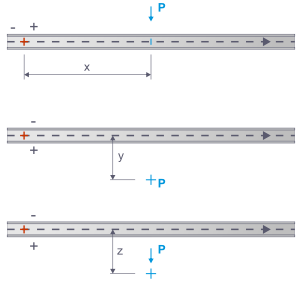

| Punktowe - 1 (siła pojedyncza, moment pojedynczy) | Należy podać wielkość obciążenia 'P' lub 'M', odległość 'x' obciążenia wzdłuż do punktu stałego pozycji obciążenia oraz mimośrody 'y' i 'z' poprzecznie do linii ruchomej. | |

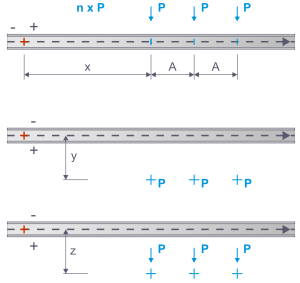

| Punktowe - n x (siły pojedyncze, momenty pojedyncze) | Równe obciążenia pojedyncze działają w stałej odległości od siebie. Należy podać wielkość obciążenia, odległość 'x' pierwszego obciążenia do punktu stałego pozycji obciążenia, odległość 'A' między obciążeniami oraz mimośrody 'y' i 'z' poprzecznie do linii ruchomej. | |

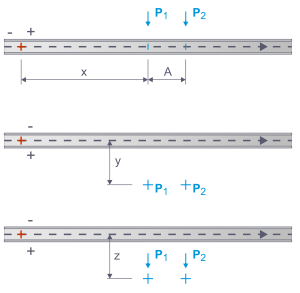

| Punktowe - 2 x (para sił, para momentów) | Dwa obciążenia pojedyncze o różnych wielkościach poruszają się wzdłuż pręta. Należy podać wielkość obciążenia, odległość 'x' pierwszego obciążenia do punktu stałego pozycji obciążenia, odległość 'A' między obciążeniami oraz mimośrody 'y' i 'z' poprzecznie do linii ruchomej. | |

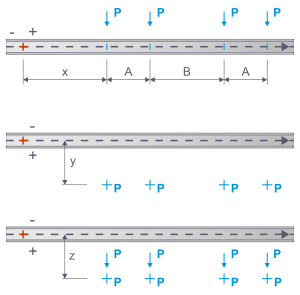

| Punktowe - 2 x 2 (para sił, para momentów) | Dwie pary obciążeń o równych obciążeniach pojedynczych poruszają się wzdłuż pręta. Należy podać wielkość obciążenia, odległość 'x' pierwszego obciążenia do punktu stałego pozycji obciążenia, odległości 'A' między obciążeniami pary obciążeń i 'B' między parami obciążeń oraz mimośrody 'y' i 'z' poprzecznie do linii ruchomej. | |

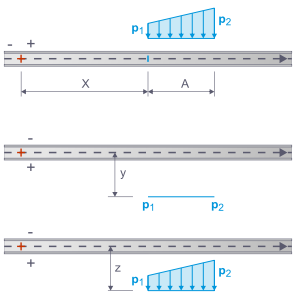

| Trapezowe (obciążenie równomierne, obciążenie trapezowe) | Należy podać siły 'p1' i 'p2', odległość 'x' do punktu stałego pozycji obciążenia, długość 'A' obciążenia rozłożonego oraz mimośrody 'y' i 'z' poprzecznie do linii ruchomej. | |

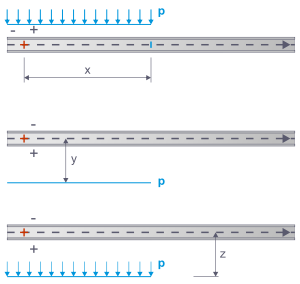

| Nieskończone - Lewe (obciążenie równomierne) | W każdym położeniu obciążenia przykładane jest stałe obciążenie, które działa aż do początku pręta lub zbioru prętów. Należy podać wielkość obciążenia 'p' i odległość 'x' prawej krawędzi obciążenia od stałego punktu kroku obciążenia. Za pomocą mimośrodów 'y' i 'z' można przesunąć obciążenie poprzecznie do linii ruchomej. | |

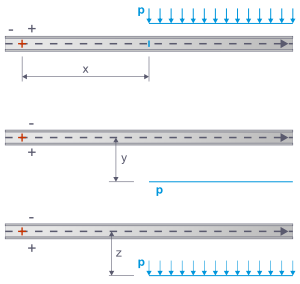

| Nieskończone - Prawe (obciążenie równomierne) | W każdym położeniu obciążenia przykładane jest stałe obciążenie, które działa aż do końca pręta lub zbioru prętów. Należy podać wielkość obciążenia 'p' i odległość 'x' lewej krawędzi obciążenia od stałego punktu kroku obciążenia. Za pomocą mimośrodów 'y' i 'z' można przesunąć obciążenie poprzecznie do linii ruchomej. |
Składowa obciążenia - Parametry
Parametry są dostosowane do Typu obciążenia, który został wcześniej określony. W obszarze graficznym po prawej stronie symbolicznie przedstawiono znaczenie parametrów.
Pozycja x
Miejsce x opisuje odległość obciążenia od stałego punktu kroku obciążenia wzdłuż linii ruchomej. Ten stały punkt jest symbolizowany na szkicu przez czerwony krzyżyk.
Pozycja y / Mimośród y
Dane te umożliwiają umieszczanie obciążeń obok linii ruchomej. Wartość dodatnia umieszcza obciążenie w kierunku patrzenia po prawej stronie od linii ruchomej, wartość ujemna po lewej stronie.
Mimośród z
Dane te umożliwiają umieszczanie obciążeń prętowych poniżej lub powyżej linii ruchomej. Wartość dodatnia umieszcza obciążenie po stronie dodatniej osi pręta z.
Rozstaw osi g
W przypadku obciążeń osiowych można podać odległość środków ciężkości pary obciążeń zgodnie ze szkicem.
Wielkość obciążenia P / M / p
W przypadku tych parametrów można podać wielkości siły P lub momentu M. W przypadku obciążeń liniowych i rozłożonych należy wpisać wielkości obciążenia p1 na początku linii i p2 na końcu linii. Jeśli obie wartości się różnią, występuje obciążenie trapezowe.
Szerokość w
W przypadku obciążeń prostokątnych można zdefiniować szerokość obciążenia. Stanowi ona wymiar powierzchni styku obciążenia poprzecznie do kierunku ruchu.
Jeśli występuje obciążenie nieskończone, to w tej kolumnie należy podać szerokość pasa ruchu, na który działa obciążenie powierzchniowe równomierne.
Długość l
Tutaj można podać długość powierzchni styku obciążenia w kierunku ruchu lub długość obciążenia liniowego.
Warunki geometryczne są uwzględniane przy użyciu przesunięcia i bufora (patrz rozdział Obciążenia ruchome ): Powierzchnie otrzymują tylko proporcjonalne obciążenia z powierzchni styku.
Zapisywanie modelu obciążenia w Centrum Dlubal
Model obciążenia można zapisać jako szablon, aby używać go również w innych projektach.
Należy postępować w następujący sposób:
- Kliknąć przycisk

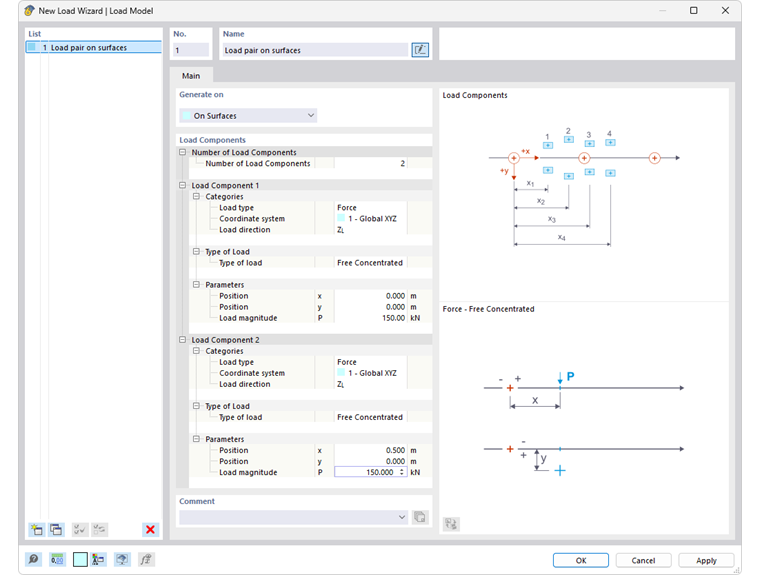

na dole okna dialogowego modelu obciążenia (zaznaczony na obrazie Nowy asystent obciążenia | Model obciążenia).
- Pojawi się okno 'Zapisz model obciążenia' z proponowanym folderem zapisu Dokumenty → Dlubal Software → Load Models.
- Należy określić nazwę pliku, a następnie potwierdzić przyciskiem Zapisz.
Niestandardowe modele obciążenia są dodawane w Centrum Dlubal w kategorii Modele obciążenia. Pod wpisem Właściciel → Niestandardowy można tam wybrać odpowiedni model obciążenia i użyć go dla obciążenia ruchomego.
Alternatywnie można użyć przycisku
na dole okna dialogowego Nowy asystent obciążenia | Model obciążenia, aby wczytać model obciążenia z pliku.
