Un couplage de lignes facilite la tâche de connecter des lignes à une surface adjacente. Le programme recherche des lignes et des surfaces dans un certain périmètre et établit la connexion via des Raccords rigides. Ainsi, il est possible de connecter rapidement des barres libres au système ou de coupler des surfaces isolées.
Base

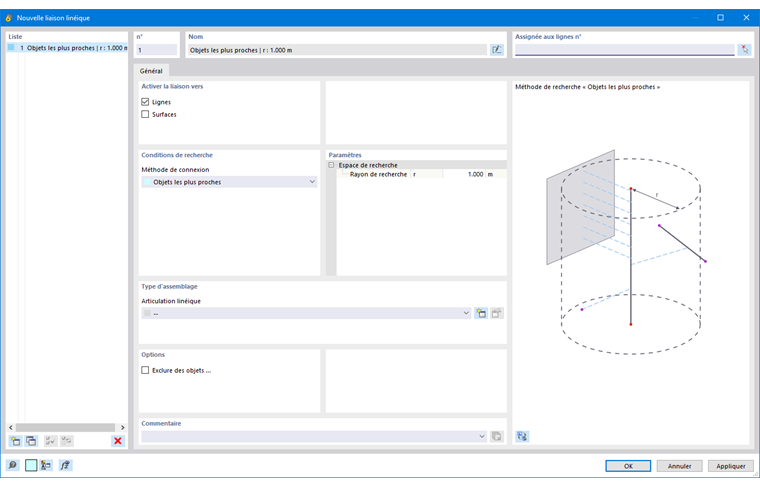

Définissez le type de couplage de ligne dans l'onglet Base. Dans la section 'Assigné à', vous pouvez spécifier les lignes qui serviront de "source" pour la recherche.
Autoriser la connexion à
Deux types d'objets sont disponibles pour la recherche de possibilités de connexion :
- Lignes
- Surfaces
Les cases à cocher permettent de restreindre les possibilités de couplage à certains types d'objets. La section Options offre une autre possibilité pour contrôler la recherche d'objets.
Conditions de recherche
Le programme recherche l'objet (ligne, surface) dans le rayon défini qui présente la distance la plus courte à la ligne. Cet objet est ensuite relié par un raccord rigide sur la longueur pertinente.
Paramètres
Indiquez le 'rayon de recherche' r pour délimiter la zone de recherche.
Type de connexion
Un couplage de ligne crée un raccord rigide entre la ligne source et la ligne ou la surface la plus proche. Ces raccords sont par défaut connectés rigides en flexion. Vous pouvez également effectuer le couplage de manière articulée. Sélectionnez pour cela dans la liste l'un des Articulations de ligne déjà définis ou définissez un nouveau type de joint avec le bouton
.
Options
Avec la fonction dans cette section, vous pouvez influencer la recherche de manière ciblée.
Exclure les objets
Cochez la case si certains objets ne doivent pas être couplés. Cela ajoute l'onglet Exclure les objets où vous pouvez faire les autres spécifications nécessaires.

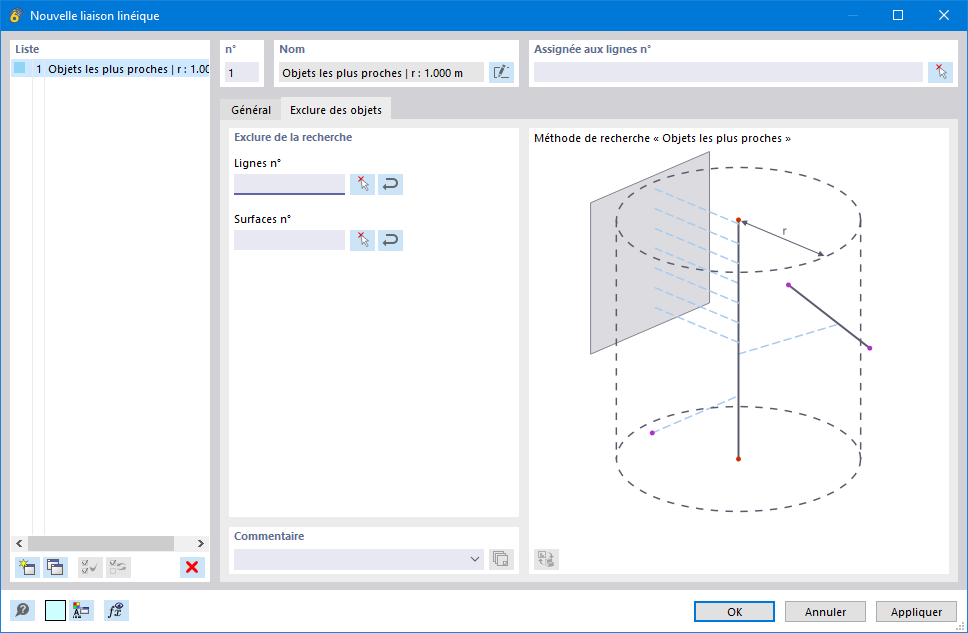

Exclure les objets
L'onglet Exclure les objets est disponible si la case correspondante est cochée dans la section Options. Ici, vous pouvez spécifier certains objets – lignes ou surfaces – qui ne doivent pas être couplés dans la zone de recherche.
Indiquez les numéros des lignes ou des surfaces pertinentes. Vous pouvez aussi sélectionner les objets graphiquement via le bouton
. Avec le bouton
, les lignes ou surfaces peuvent être reprises de Sélections d'objets. Sélectionnez pour cela la sélection d'objets (SO) pertinente dans une boîte de dialogue séparée.
