Acoplamentos de linha

Um acoplamento de linha facilita a tarefa de conectar linhas com uma superfície adjacente. O programa procura por linhas e superfícies dentro de uma determinada área e estabelece a conexão através de Ligações rígidas. Assim, é possível conectar rapidamente barras livres ao sistema ou acoplar superfícies isoladas.

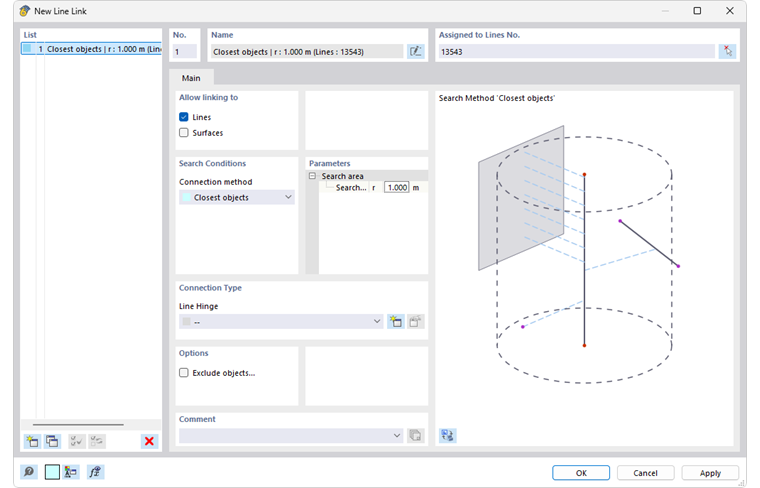

Caixa de diálogo "Nova acoplamento de linha"

Base

Defina na aba Base o tipo de acoplamento de linha. Na seção 'Atribuído a', você pode especificar as linhas que são relevantes como "Origem" para a busca.

Permitir conexão com

Para a busca de possíveis conexões, há dois tipos de objetos disponíveis:

• Linhas
• Superfícies

Os campos de seleção permitem restringir as possibilidades de acoplamento a tipos específicos de objetos. A seção Opções oferece outra possibilidade para controlar a busca por objetos.

Condições de busca

O programa busca qual objeto (linha, superfície) dentro do raio definido possui a menor distância à linha. Esse objeto é então conectado à linha sobre o comprimento relevante com uma ligação rígida.

Parâmetros

Defina o 'Raio de busca' r para delimitar a área de busca.

Tipo de Conexão

Um acoplamento de linha cria uma ligação rígida entre a linha de origem e a linha ou superfície mais próxima. Essas ligações são inicialmente conectadas como rigidez à flexão. Você também pode criar a junção como articulada. Para isso, escolha na lista um dos Conexões de linha já definidos ou defina um novo tipo de junção com o botão .

Opções

Com a função nesta seção, você pode influenciar a busca de forma direcionada.

Excluir objetos

Marque o campo de seleção se determinados objetos não devem ser acoplados. Isso adicionará a aba Excluir objetos, onde você pode fazer outras estipulações.

Excluir objetos

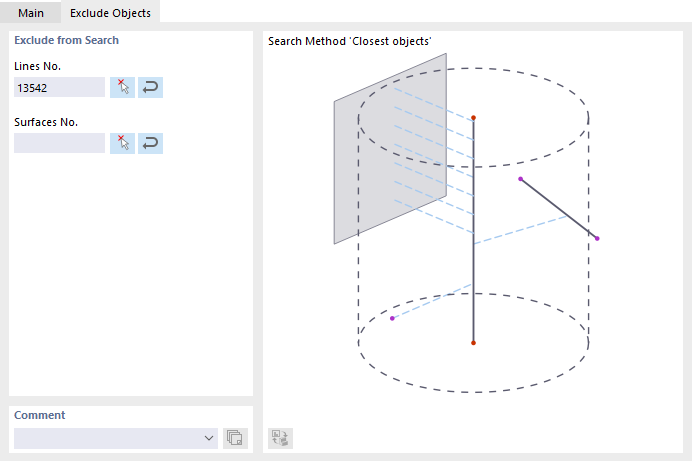

A aba Excluir objetos está disponível quando o campo de seleção correspondente na seção Opções está marcado. Aqui você pode especificar determinados objetos – linhas ou superfícies – que não devem ser acoplados dentro da área de busca.

Excluir objetos

Digite os números das linhas ou superfícies relevantes. Você também pode selecionar os objetos graficamente usando o botão . Com o botão , as linhas ou superfícies podem ser importadas de Seleções de objetos. Escolha a seleção de objetos relevante (OS) em um diálogo separado.
