Liniové vazby

Spojení linií usnadňuje úkol propojení linií s přilehlou plochou. Program vyhledává linie a plochy v určitém rozsahu a propojuje je pomocí Pevné spojky. Tímto způsobem lze rychle spojit volné nosníky se systémem nebo propojit izolované plochy.

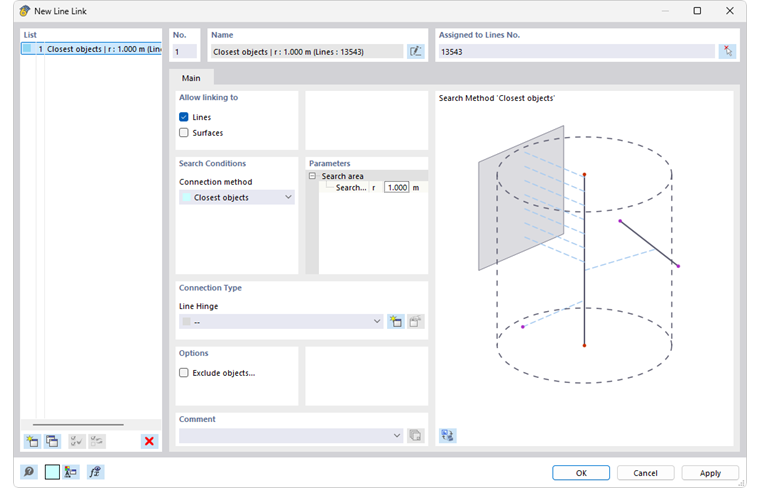

Dialog 'Nová lineární vazba'

Základ

V záložce Základ definujte typ spojení linií. V sekci 'Přiřazeno k' můžete nastavit linie, které budou sloužit jako "výchozí" pro vyhledávání.

Povolit spojení k

Pro vyhledávání možností spojení jsou k dispozici dva typy objektů:

• Linie
• Plochy

S kontrolními políčky lze omezit možnosti spojení na určité typy objektů. Sekce Možnosti nabízí další možnost, jak řídit vyhledávání objektů.

Podmínky vyhledávání

Program hledá objekt (linii, plochu), který má v definovaném poloměru nejmenší vzdálenost k linii. Tento objekt je pak propojen přes relevantní délku pevným spojením.

Parametry

Zadejte 'Vyhledávací poloměr' r, abyste omezili vyhledávací oblast.

Typ spojení

Spojení linií vytváří pevné spojení mezi výchozí linií a nejbližší linií nebo plochou. Tato spojení jsou ve výchozím nastavení připojena ohybově tuhá. Můžete také provést spojení kloubové. Pro toto vyberte v seznamu jednu z již definovaných Liniových kloubů nebo definujte nový typ kloubu pomocí tlačítka .

Možnosti

Funkce v této sekci vám umožňuje cíleně ovlivnit vyhledávání.

Vyloučit objekty

Zaškrtněte kontrolní políčko, pokud nechcete, aby byly určité objekty spojeny. Tím se doplní záložka Vyloučit objekty, kde můžete provést další nastavení.

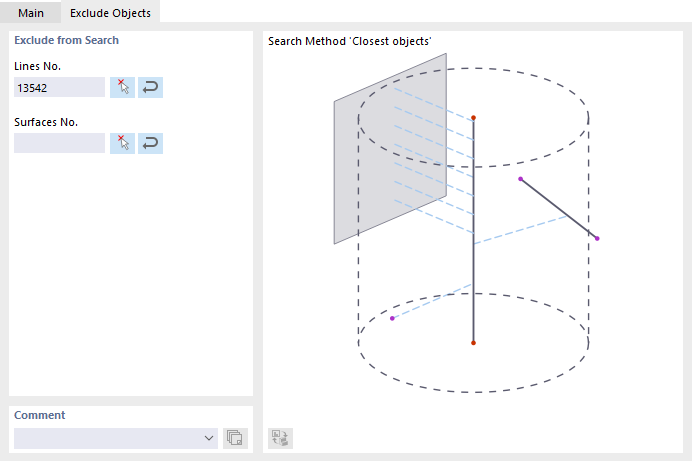

Vyloučit objekty

Záložka Vyloučit objekty je dostupná, pokud bylo v sekci Možnosti zaškrtnuto odpovídající kontrolní políčko. Zde můžete specifikovat určité objekty – linie nebo plochy, které by neměly být v rámci vyhledávací oblasti propojeny.

Vyloučení objektů

Uveďte čísla příslušných linií nebo ploch. Objekty můžete vybrat také graficky pomocí tlačítka . Tlačítkem lze převzít linie nebo plochy z Výběry objektů. Vyberte příslušný výběr objektů (OS) v samostatném dialogu.
