Eine Linienkopplung erleichtert die Aufgabe, Linien mit einer benachbarten Fläche zu verbinden. Das Programm sucht nach Linien und Flächen innerhalb eines bestimmten Bereichs und stellt die Verbindung über Starre Kopplungen her. So lassen sich schnell freie Stäbe mit dem System verbinden oder isolierte Flächen koppeln.

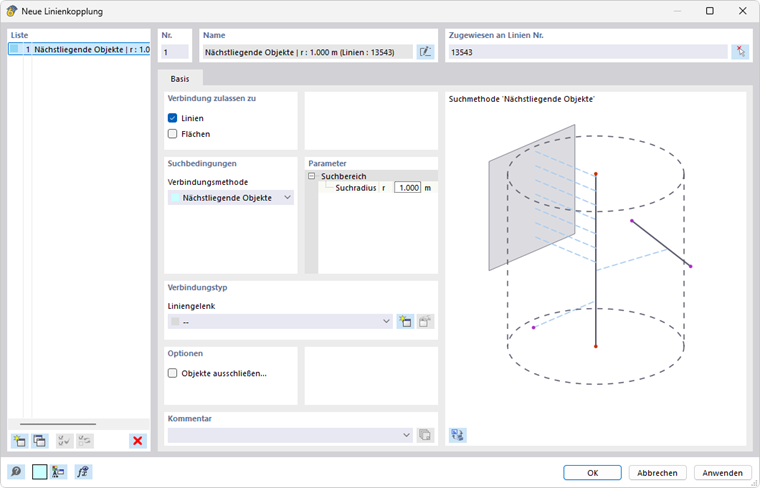

Basis
Definieren Sie in Register Basis den Typ der Linienkopplung. Im Abschnitt 'Zugewiesen an' können Sie die Linien festlegen, die jeweils als "Ursprung" für die Suche relevant sind.
Verbindung zulassen zu
Für die Suche nach Verbindungsmöglichkeiten stehen zwei Objekttypen zur Auswahl:
- Linien
- Flächen
Mit den Kontrollfeldern können Sie die Kopplungsmöglichkeiten auf bestimmte Objektarten beschränken. Der Abschnitt Optionen bietet eine weitere Möglichkeit, um die Suche nach Objekten zu steuern.
Suchbedingungen
Das Programm sucht, welches Objekt (Linie, Fläche) im definierten Radius die geringste Distanz zur Linie aufweist. Dieses Objekt wird dann über die relevante Länge mit einer starren Kopplung verbunden.
Parameter
Geben Sie den 'Suchradius' r an, um den Suchbereich einzugrenzen.
Verbindungstyp
Eine Linienkopplung erzeugt eine starre Kopplung zwischen der Ursprungslinie und der nächstliegenden Linie oder Fläche. Diese Kopplungen werden per Voreinstellung biegesteif angeschlossen. Sie können die Kopplung auch gelenkig ausführen. Wählen Sie hierzu in der Liste eines der bereits definierten Liniengelenke aus oder definieren mit der Schaltfläche
einen neuen Gelenktyp.
Optionen
Mit der Funktion in diesem Abschnitt können Sie die Suche gezielt beeinflussen.
Objekte ausschließen
Haken Sie das Kontrollfeld an, wenn bestimmte Objekte nicht gekoppelt werden sollen. Damit wird das Register Objekte ausschließen ergänzt, in dem Sie die weiteren Angaben vornehmen können.

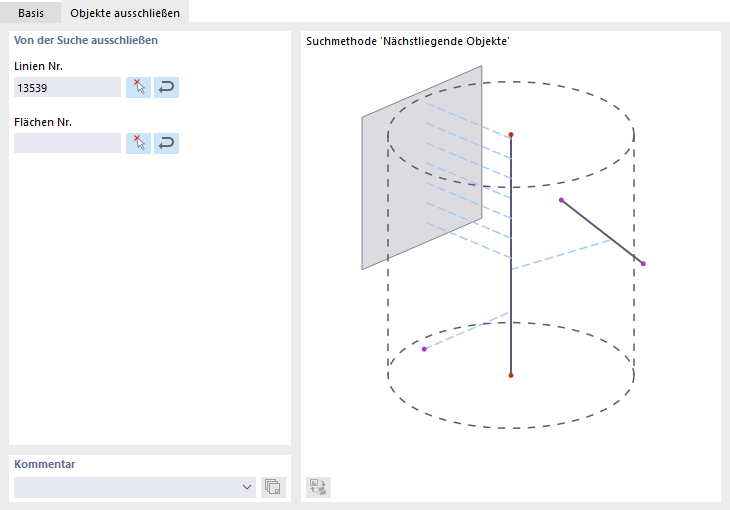

Objekte ausschließen
Das Register Objekte ausschließen ist verfügbar, wenn im Abschnitt Optionen das entsprechende Kontrollfeld angehakt wurde. Hier können Sie bestimmte Objekte – Linien oder Flächen – festlegen, die innerhalb des Suchbereichs nicht gekoppelt werden sollen.
Geben Sie die Nummern der relevanten Linien oder Flächen an. Sie können die Objekte über die Schaltfläche
auch grafisch auswählen. Mit der Schaltfläche
lassen sich die Linien oder Flächen von Objektselektionen übernehmen. Wählen Sie hierzu die relevante Objektselektion (OS) in einem separaten Dialog aus.
