Po zaimportowaniu pliku CAD często występuje problem, że elementy powiązane w modelu statycznym nie mają połączenia. Funkcja Regelbasierte Kopplungsgenerierer ułatwia zadanie łączenia obiektów: Program tworzy połączenie w postaci sztywnych prętów i sztywnych złączy.
Zestaw zasad
W tzw. "zestawie zasad" określasz jedną lub więcej zasad generowania złączy. Każda z nich obowiązuje dla określonych typów obiektów. Szczegóły tych zasad definiujesz w sekcji Parametry.
W kolumnie "Aktywne" możesz kontrolować, czy zasada ma być zastosowana. Jeśli zaznaczysz pole, automatycznie zostanie dodany wiersz dla kolejnej zasady.

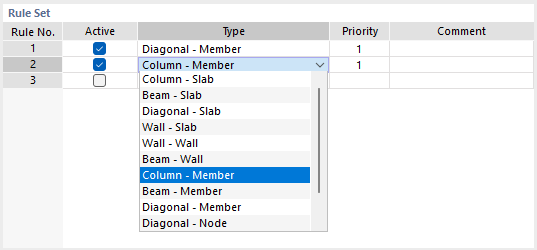

Ważną rolę w tworzeniu złączy odgrywa "Typ": Decyduje, między jakimi rodzajami obiektów będą tworzone połączenia. Dostępnych jest kilka opcji do wyboru.
Funkcje poszczególnych typów opisane są w tabeli.
| Typ | Połączenie obiektów |
|---|---|
| Kolumna - Płyta | Pionowe pręty z poziomymi powierzchniami |
| Belka - Płyta | Poziome pręty z poziomymi powierzchniami |
| Skośny - Płyta | Skośne pręty z poziomymi powierzchniami |
| Ściana - Płyta | Pionowe powierzchnie z poziomymi powierzchniami |
| Ściana - Ściana | Pionowe powierzchnie z pionowymi powierzchniami |
| Belka - Ściana | Poziome pręty z pionowymi powierzchniami |
| Kolumna - Pręt | Pionowe pręty z prętami w dowolnym położeniu |
| Belka - Pręt | Poziome pręty z prętami w dowolnym położeniu |
| Skośny - Pręt | Skośne pręty z prętami w dowolnym położeniu |
| Skośny - Węzeł | Skośne pręty z węzłami w zasięgu |
| Kolumna - Węzeł | Pionowe pręty z węzłami w zasięgu |
| Belka - Węzeł | Poziome pręty z węzłami w zasięgu |
Typy oparte są na następującym koncepcie: "Obiekty źródłowe" (pierwsze określenie w parze typów) są połączone najkrótszą drogą poprzez Złącza węzłowe lub Złącza liniowe z "obiektami docelowymi" (drugie określenie). W razie potrzeby automatycznie tworzone są węzły na obiektach docelowych.
Kolejność zasad w zestawie zasad również określa priorytety, według których obiekty zostaną połączone. W kolumnie "Priorytet" możesz zmienić tą automatyzację, przypisując zasadzie niższy priorytet (2).

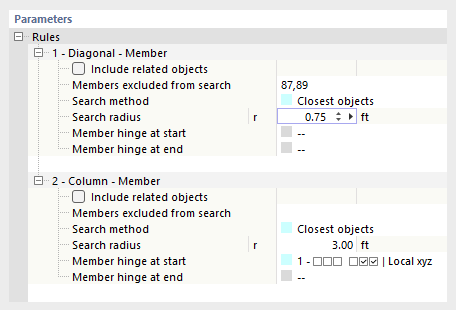

Parametry
W dolnej części możesz określić szczegóły dla każdej zasady. Zasadniczo odpowiadają one ustawieniom, które obowiązują dla Złącza węzłowe lub Złącza liniowe.
Metoda wyszukiwania
Obecnie dostępna jest tylko opcja "Najbliższe obiekty". Program wyszukuje, który obiekt (węzeł, pręt, linia, powierzchnia) w zdefiniowanym promieniu ma najmniejszy dystans do obiektu źródłowego. Obiekt ten jest wtedy sztywno połączony z prętem sztywnym lub na odpowiedniej długości.
Promień wyszukiwania
Złącza są tworzone tylko dla obiektów znajdujących się w określonym promieniu wokół obiektu źródłowego.
Wykluczone z wyszukiwania węzły/pręty/powierzchnie
Jeśli w obrębie obszaru wyszukiwania pewne obiekty nie mają być połączone, podaj numery tych obiektów docelowych. Skorzystaj z opcji wyboru graficznego za pomocą przycisku
, który staje się dostępny po kliknięciu w pole edycji.
Uwzględnij powiązane obiekty
Obiekty powiązane są automatycznie wykluczane z wyszukiwania. Na przykład są to zintegrowane obiekty lub obiekty definicyjne, takie jak węzły używane do definiowania linii granicznych powierzchni. Zaznaczając pole wyboru, uwzględnisz te obiekty w wyszukiwaniu.
Przegub prętowy/liniowy
Obiekty są domyślnie połączone sztywno. Możesz również wykonać połączenie przegubowe. Wybierz jedno z już zdefiniowanych przegubów z listy lub zdefiniuj nowy typ przegubu za pomocą przycisku
.
Przykłady

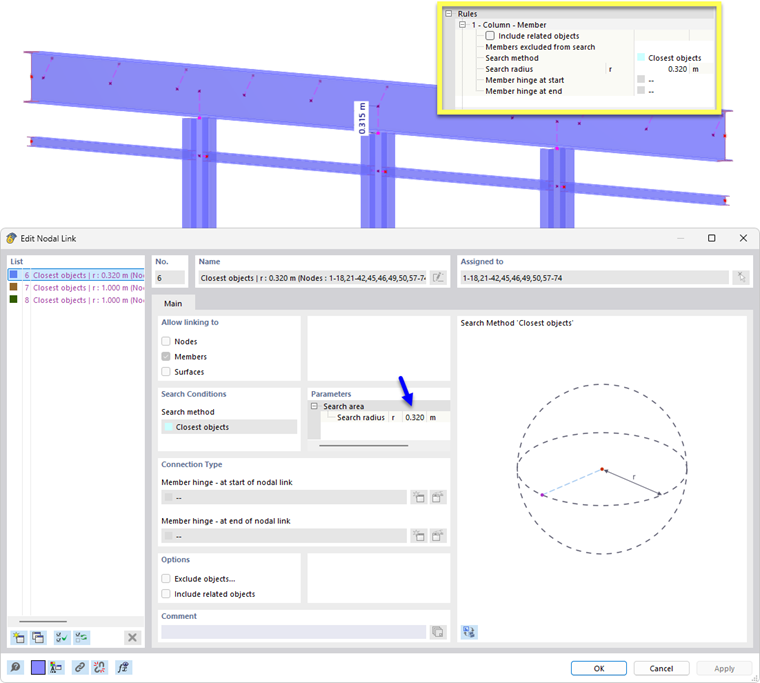

- Typ połączenia Kolumna - Pręt
Za pomocą parametrów reguły 1 tworzone są złącza węzłowe dla wszystkich pionowych prętów modelu z prętami, które znajdują się w odległości maksymalnie 32 cm.
- Typy połączeń Ściana - Płyta oraz Ściana - Ściana
Dla połączenia powierzchni przy użyciu złączy liniowych obowiązują reguły 4 i 5. Za pomocą parametrów reguły 4 wszystkie pionowe powierzchnie modelu zostają połączone z poziomymi powierzchniami, które znajdują się w odległości maksymalnie 1 m. Wszystkie pionowe powierzchnie zostają również połączone z przegubem liniowym zgodnie z parametrami reguły 5.
