Après l'importation d'un fichier CAO, il y a souvent le problème que des éléments connectés dans le modèle statique ne présentent pas de connexion. La fonction Générateurs de couplage basés sur des règles facilite la tâche de coupler des objets : Le programme crée la connexion sous forme de barres rigides et de couplages rigides.
Ensemble de règles
Dans un 'ensemble de règles' dit, vous définissez une ou plusieurs règles pour la génération de couplages. Elles s'appliquent respectivement pour certains types d'objets. Vous définissez les détails de ces règles dans la section Paramètres.
Dans la colonne 'Actif', vous pouvez contrôler si une règle doit être appliquée. Si vous cochez la case, une ligne pour une règle supplémentaire est automatiquement ajoutée.

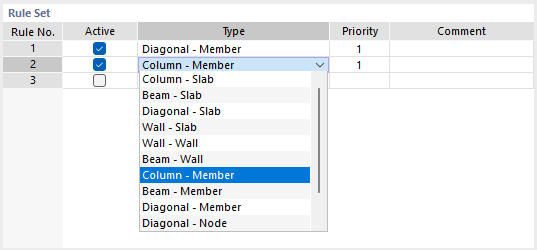

Une fonction importante pour la création de couplages est le 'Type' : Il décide entre quels types d'objets des connexions sont créées. Plusieurs possibilités sont disponibles dans la liste.
La fonction des différents types est décrite dans le tableau.
| Type | Couplage d'objets |
|---|---|
| Poteau - Plancher | Barres verticales avec surfaces horizontales |
| Poutre - Plancher | Barres horizontales avec surfaces horizontales |
| Diagonale - Plancher | Barres inclinées avec surfaces horizontales |
| Mur - Plancher | Surfaces verticales avec surfaces horizontales |
| Mur - Mur | Surfaces verticales avec surfaces verticales |
| Poutre - Mur | Barres horizontales avec surfaces verticales |
| Poteau - Barre | Barres verticales avec barres dans toute position |
| Poutre - Barre | Barres horizontales avec barres dans toute position |
| Diagonale - Barre | Barres inclinées avec barres dans toute position |
| Diagonale - Nœud | Barres inclinées avec nœuds dans le périmètre |
| Poteau - Nœud | Barres verticales avec nœuds dans le périmètre |
| Poutre - Nœud | Barres horizontales avec nœuds dans le périmètre |
Les types sont basés sur le concept suivant : Les "objets sources" (première appellation dans la paire de types) sont connectés par le plus court chemin via des Couplages de nœuds ou Couplages de lignes avec les "objets cibles" (deuxième appellation). Si nécessaire, des nœuds sont automatiquement créés sur les objets cibles.
L'ordre des règles dans l'ensemble de règles définit également les priorités selon lesquelles les objets sont couplés. Dans la colonne 'Priorité', vous pouvez cependant modifier cette automatisation en attribuant une priorité plus faible (2) à une règle.
Paramètres

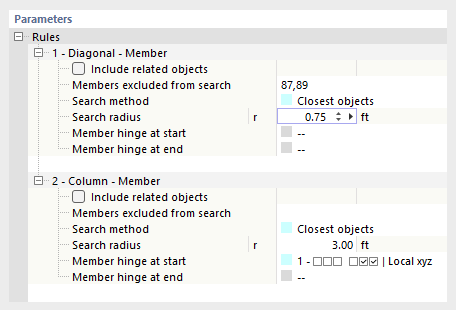

Dans la section inférieure, vous pouvez définir les détails pour chaque règle. Ils correspondent en principe aux exigences qui s'appliquent aux Couplages de nœuds ou Couplages de lignes.
Méthode de recherche
Actuellement, seule l'option 'Objets les plus proches' est disponible. Le programme recherche quel objet (nœud, barre, ligne, surface) dans le rayon défini présente la distance la plus courte à l'objet source. Cet objet est ensuite couplé de manière rigide avec une barre rigide ou sur la longueur pertinente.
Rayon de recherche
Les couplages ne sont générés que pour les objets situés dans un rayon déterminé autour de l'objet source.
Nœuds/Barres/Surfaces exclus de la recherche
Si certains objets ne doivent pas être couplés dans la zone de recherche, indiquez les numéros de ces objets cibles. Utilisez l'option de sélection graphique via le bouton
, qui devient accessible par un clic dans le champ de saisie.
Inclure des objets associés
Les objets associés sont automatiquement exclus de la recherche. Il s'agit par exemple d'objets intégrés ou d'objets de définition tels que des nœuds, utilisés pour définir les lignes de contour des surfaces. Si vous cochez la case, ces objets seront également pris en compte dans la recherche.
Rotule de barre/Rotule de ligne
Les objets sont par défaut connectés de manière rigide. Vous pouvez également réaliser le couplage de façon articulée. Sélectionnez pour cela l'une des articulations déjà définies dans la liste ou définissez un nouveau type d'articulation avec le bouton
.
Exemples
- Type de couplage Poteau - Barre

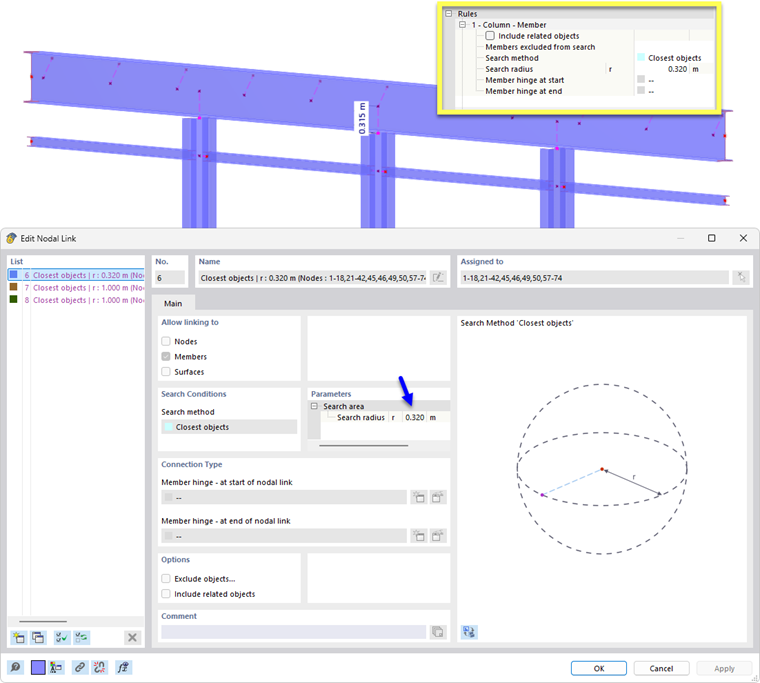

Avec les paramètres de la règle 1, des couplages de nœuds sont créés pour toutes les barres verticales du modèle avec des barres situées à une distance maximale de 32 cm.
- Types de couplage Mur - Plancher et Mur - Mur

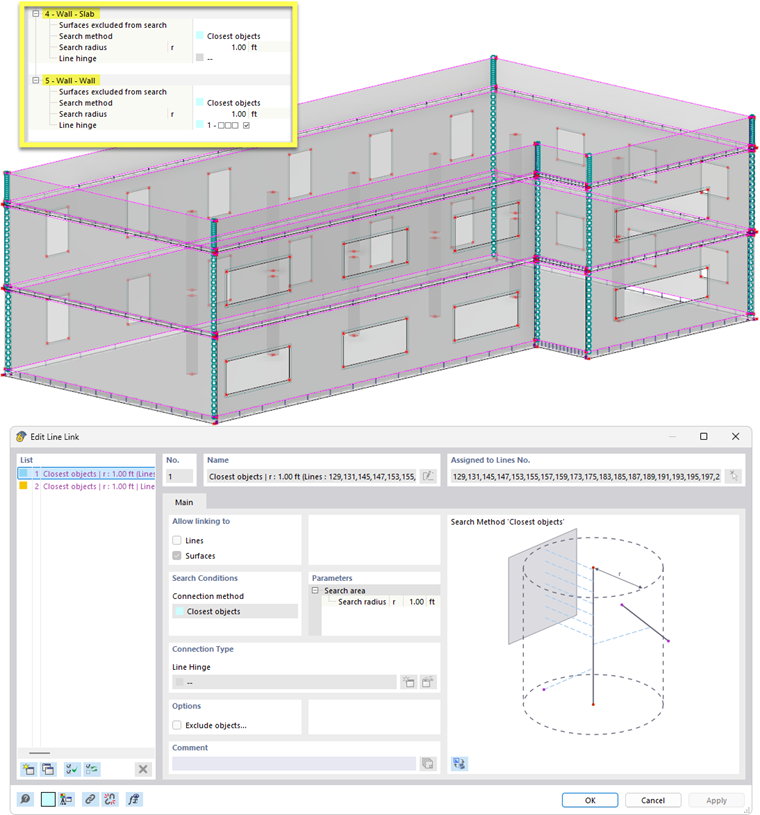

Pour la connexion des surfaces via des couplages de ligne, les règles 4 et 5 s'appliquent. Avec les paramètres de la règle 4, toutes les surfaces verticales du modèle sont connectées avec des surfaces horizontales situées à une distance maximale de 1 m. Toutes les surfaces verticales sont en outre couplées avec une rotule de ligne selon les paramètres de la règle 5.
